发电机功率分配PCB接线模组结构设计

　　在小型分布式发电系统、便携移动供电站、桌面级实验电源平台的搭建场景里，功率输出端的分路接线可靠性一直是结构设计环节容易被忽略的痛点——很多工程师在做系统集成时，直接将多路线缆拧在发电机主输出端子上，不仅存在接触电阻过大导致的接头发热隐患，后期排查单路负载故障时也需要逐一拆接线缆，维护效率极低。这款功率分配接线模组，就是针对这类小功率发电系统的输出分路需求做的集成化结构设计，把原先需要零散拼接的接线端子、状态指示、安装固定结构全部整合在一块标准尺寸的PCB载板上，省去了外接端子排的额外固定工序。

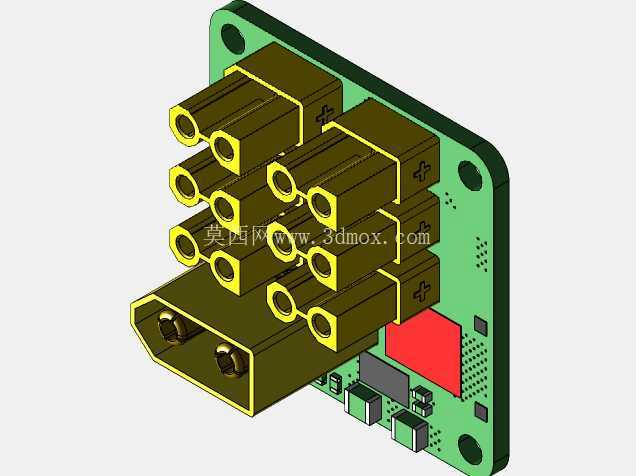

　　从实际使用逻辑来看，这款模组直接对接发电机主输出端的大电流接口，板载的多组镀金接线端子可以同时接驳8路独立负载回路，每一路端子的接触弹片都做了防松倒刺结构，适配16-22AWG的多股铜芯线缆，压接后不需要额外焊锡就能满足持续15A以内的电流传输要求，避免了长期震动环境下接线松脱的问题。板端预留的主输入接口采用卧式大电流插座设计，和发电机输出端的插头做了防呆限位，反插时无法到位，从结构上杜绝了电源极性接反的风险。

　　设计过程中，首先确定的是安装边界尺寸：整个载板采用FR-4环氧玻纤基板，外形为带安装耳的矩形结构，四个角的安装孔位做了金属化沉头处理，可以直接用M3螺丝固定在发电机壳体的预留安装柱上，不需要额外设计转接支架，安装孔的中心距匹配市面上主流小型便携发电机的内部安装间距，替换原有接线板时不需要重新打孔改结构。载板上的元件布局做了分区规划：大电流接线端子全部集中在板的一侧，和另一侧的低压状态指示元件做了物理隔离，爬电距离满足低压电气设备的安全规范，大电流走线路径全部做了露铜加锡处理，降低线路自身的电阻发热，避免长期满负载运行时电路板出现过热碳化的问题。

　　端子排布采用三行错位布局，每一路接线孔的中心间距留足了手指操作空间，插拔线缆时不会碰到相邻端子的接线柱，即使带着绝缘手套操作也能顺利完成线缆拆装。板载的红色状态指示块对应每一路输出的通电状态，不需要额外外接万用表测量，就能快速判断对应回路是否正常供电，故障排查时可以直接通过目视定位问题回路，大幅缩短现场维护的时间。载板边缘做了圆角处理，避免安装时尖锐的板边割破内部走线的绝缘层，所有贴片元件都布置在载板的内侧，贴装后元件最高点不超过接线端子的高度，整个模组安装后不会和发电机内部的其他结构件产生运动干涉。

　　考虑到发电设备的使用环境往往存在一定的震动和温湿度变化，板上所有的贴片元件都采用波峰焊固定，接线端子和PCB的连接位置做了加固焊盘，能承受常规运输和使用过程中的震动冲击，不会出现端子脱焊的问题。整个模组的结构设计没有采用多余的装饰性结构，所有的外形特征都服务于安装便利性和使用可靠性，比如载板上预留的工艺孔不仅是生产时的定位孔，也可以作为后期扩展功能模块的固定位，用户如果需要增加电流检测、开关控制等功能，可以直接在预留位置加装扩展板，不需要重新设计整个接线模组的结构。

　　在实际选型适配时，工程师只需要确认发电机主输出接口的针脚定义和安装孔位是否匹配，不需要额外调整其他结构，整个模组可以直接作为发电机输出端的标准配件使用，相比传统的接线端子排拼接方案，集成化的设计减少了80%的装配接线工作量，同时也降低了人工接线时错接、虚接的概率。从三维建模的角度来看，这个模型完整还原了载板的每一处安装特征、端子的精确外形尺寸、元件的布局位置，结构工程师在做发电机整体结构设计时，可以直接把这个模型导入装配体，验证安装间隙、走线路径是否合理，不需要重新测绘每个零件的尺寸，能大幅缩短整个发电系统的结构开发周期。
