3.2V55Ah方形磷酸铁锂储能电芯结构

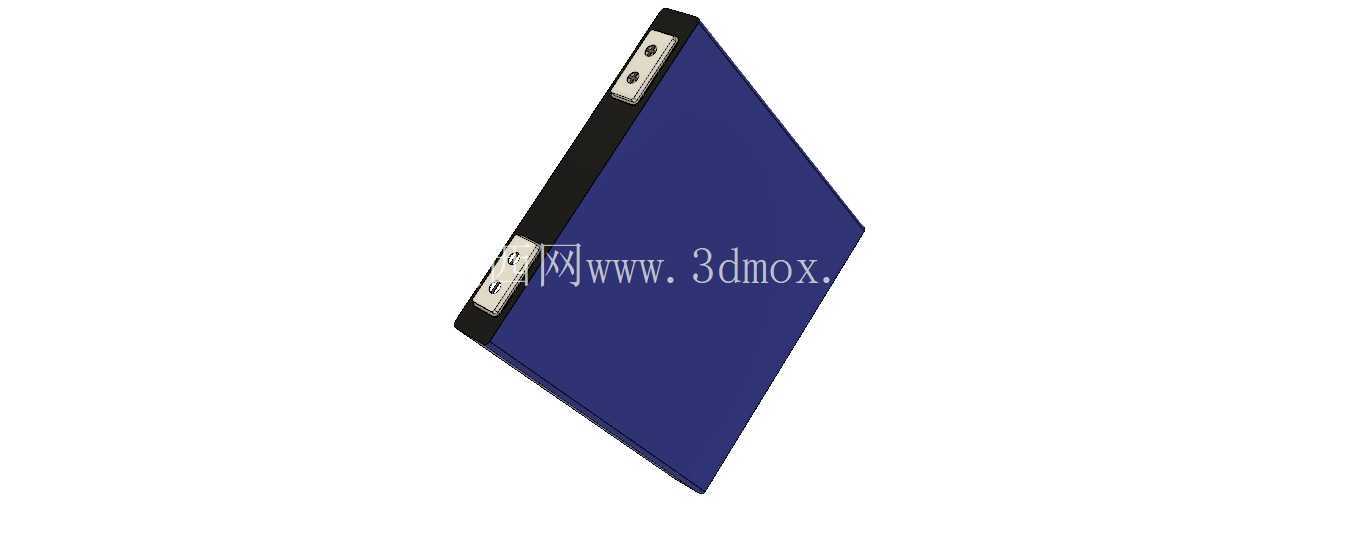

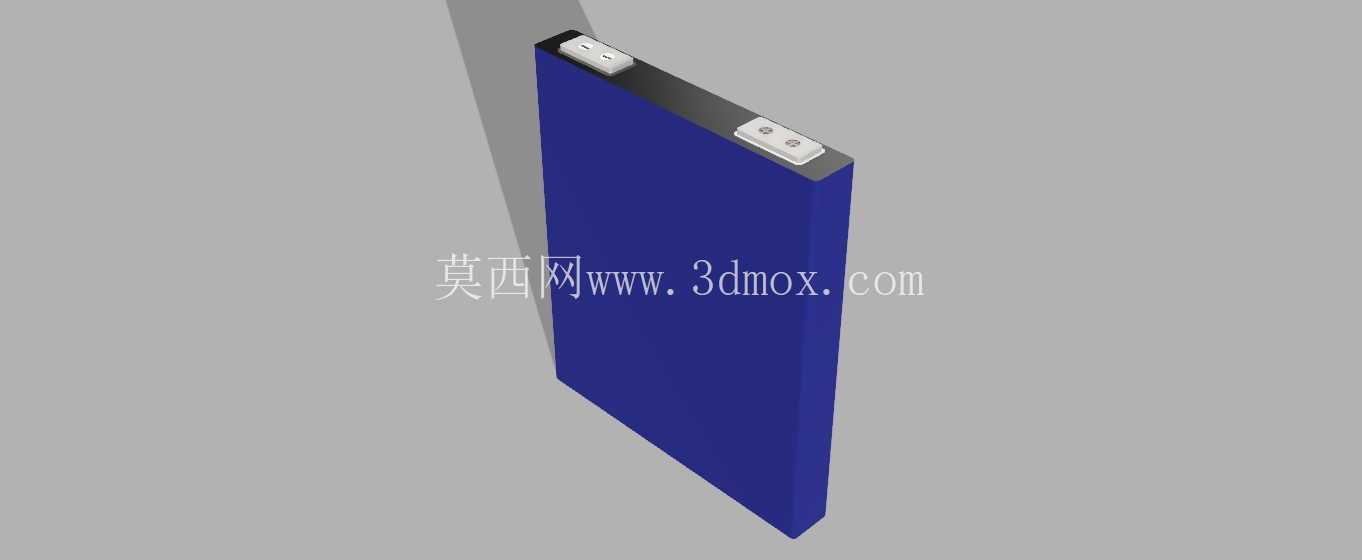

　　这款方形磷酸铁锂电芯的三维结构，是面向储能电站、低速电动车、后备电源系统集成场景做的结构还原，做这类模型的时候最先要考虑的不是外观相似度，而是实际集成时的安装边界匹配问题——很多刚入行的结构工程师画电芯只画个方块，忽略极柱位置、壳体倒角、顶盖凸起尺寸，最后做PACK的时候会出现模组端板干涉、汇流排装不上的问题，这个模型把这些容易遗漏的细节都做了还原。

　　从实际用途来说，这款55Ah容量的LFP电芯属于中等容量规格，既可以多串多并组成户用储能电池包，也能适配低速四轮车、电动叉车的动力需求，还能作为通信基站后备电源的基础单元，不同场景下对电芯的结构公差要求不一样，比如动力场景要考虑振动工况下的极柱受力，储能场景要考虑堆叠时的壳体承压能力，建模的时候特意把壳体侧壁的加强筋结构做了出来，就是对应实际量产电芯的壳体冲压加强设计，避免堆叠时出现壳体鼓胀变形的问题。

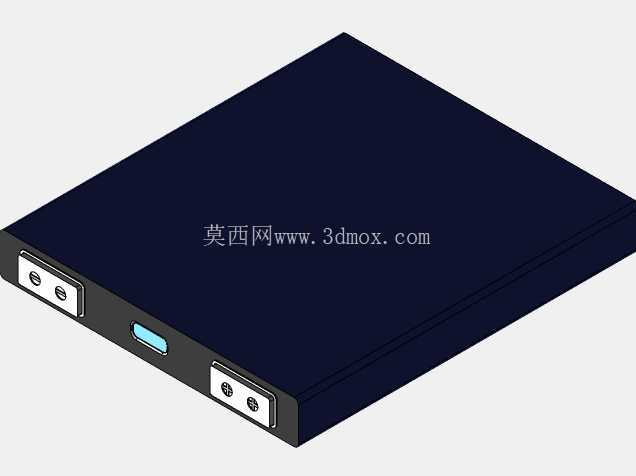

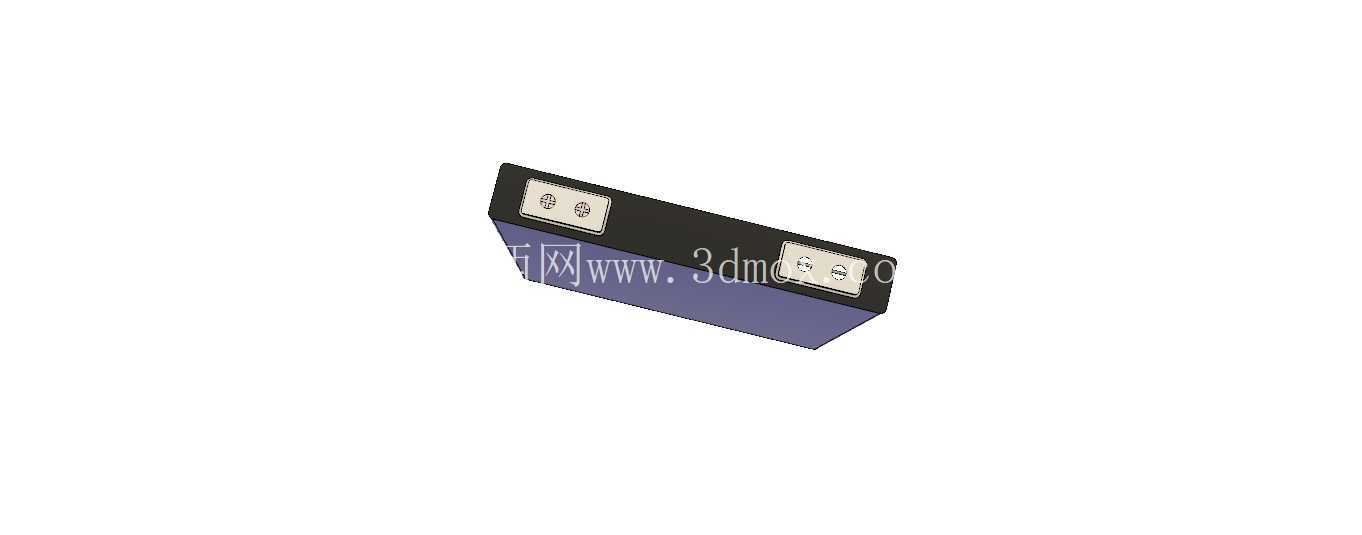

　　设计思路上没有做过度简化，顶盖部分的两个极柱位置、极柱的凸起高度、极柱周边的绝缘限位台阶都按实际装配尺寸还原，要知道做电池PACK设计的时候，汇流排的折弯角度、焊接位置完全依赖极柱的相对位置尺寸，如果模型里极柱位置偏了1mm，后续开汇流排模具的时候就会出现批量焊接不良。壳体的四个边角做了R角处理，不是直角结构，这也是实际量产电芯的设计——直角壳体在注液、化成工序容易出现应力集中导致壳体开裂，R角的弧度大小也和壳体材料的冲压延伸率匹配，模型里的R角尺寸对应0.8mm厚度铝壳的常规冲压R值，符合实际加工工艺要求。

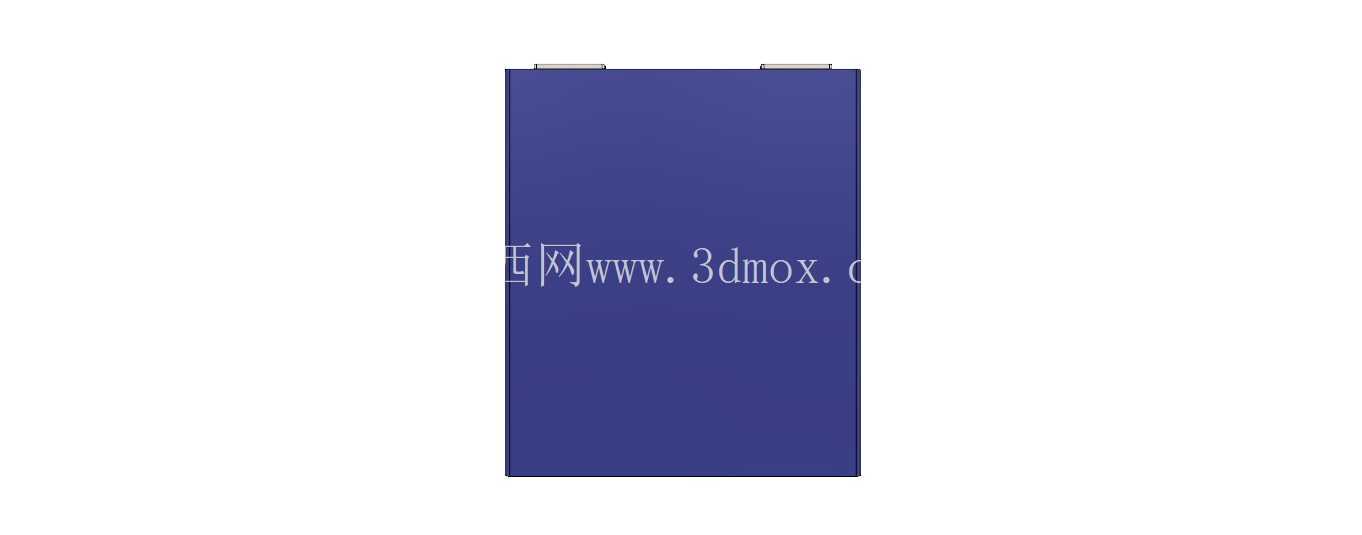

　　外形尺寸方面，这款方形电芯的厚度、宽度、高度比例是按照当前主流55Ah LFP电芯的通用尺寸做的，厚度方向控制在适合模组并排堆叠的尺寸，宽度方向预留了贴绝缘片的间隙，高度方向包含顶盖极柱的总高度，刚好适配标准19英寸机柜的模组层间距，安装边界上，电芯底部的平面度做了约束，适合和模组底板的结构胶粘接，侧面的平整度适合贴蓝膜绝缘，极柱的顶面高度差控制在0.2mm以内，满足激光焊接的平面度要求。

　　很多工程师在选电芯模型做方案验证的时候，最在意的就是结构细节能不能直接用来做干涉检查，这个模型把壳体和顶盖的接缝位置、极柱的螺纹孔（如果是螺栓连接款的结构）、注液孔的位置都做了出来，不用二次修改就能直接导入PACK装配体里做布局验证。比如做户用储能壁挂包的时候，直接把这个电芯模型按16串的布局排列，就能快速算出电池包的整体外形尺寸，检查和BMS板、线束、外壳的安装间隙，不用等拿到电芯实物再调整结构，能大幅缩短方案设计的周期。

　　另外要提的是，这类方形LFP电芯的结构一致性要求很高，建模的时候特意把壳体的拔模角度做了出来——铝壳拉伸成型的时候会有微小的拔模斜度，不是绝对的直筒结构，要是忽略这个斜度，做模组侧板固定的时候，上下位置的夹紧力会不均匀，长期使用可能出现电芯松动的问题。还有顶盖部分的防爆阀位置，虽然是外观结构，但在做热仿真的时候，防爆阀的位置是高温烟气的泄放方向，模型里还原了防爆阀的安装位置，也能给后续的热管理、防火结构设计提供参考。

　　从结构设计的实用性来说，这个模型没有做多余的装饰性特征，所有结构都是对应量产电芯的实际功能：极柱的铜铝复合结构特征做了区分，方便后续做导电性能仿真的时候赋予不同的材料属性；壳体的壁厚按实际0.8mm设置，做挤压仿真、碰撞仿真的时候可以直接抽取中面划分网格，不用再重新调整壁厚参数。对于刚接触电池PACK设计的工程师来说，用这个模型做练习，能快速理解方形电芯的结构组成，知道哪些尺寸是装配关键尺寸，哪些特征是工艺必须的结构，避免设计出无法量产、无法装配的方案。
