立式闪蒸冷凝水箱结构设计

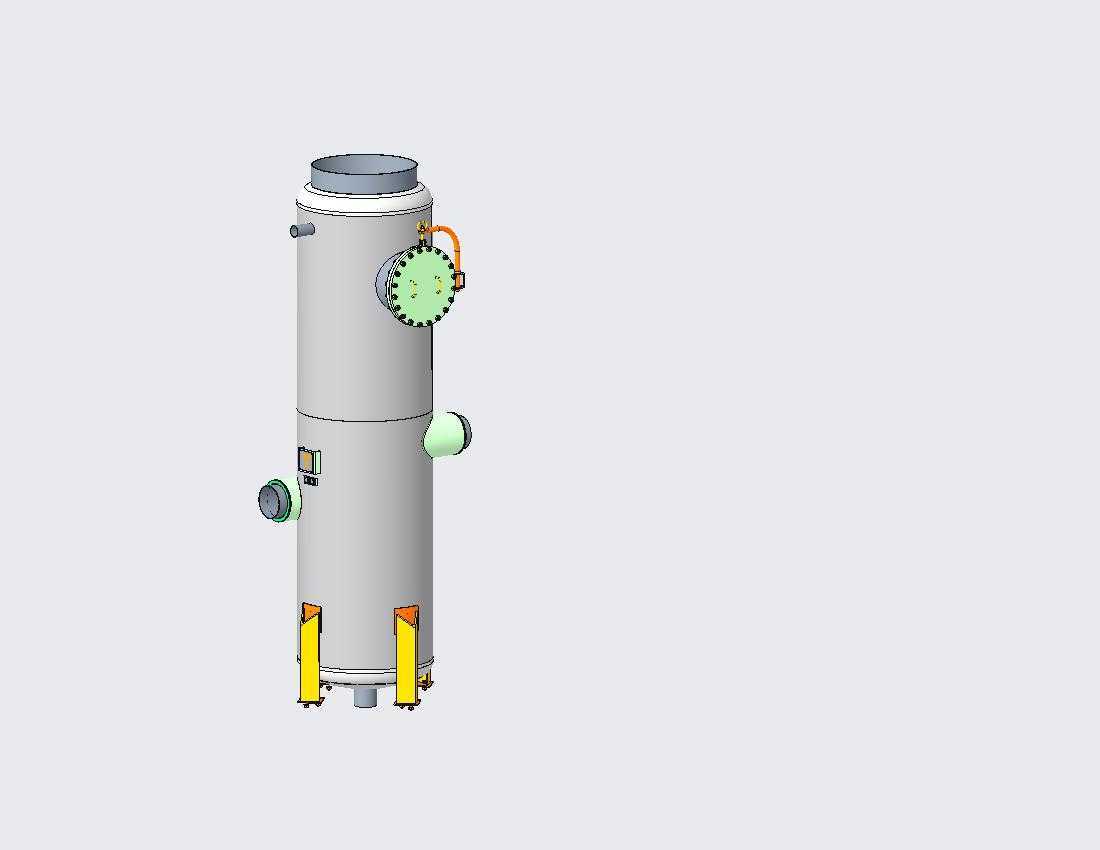

　　在化工、热电、食品加工等涉及蒸汽换热、余热回收的工艺环节中，这类立式闪蒸冷凝罐体是系统中衔接高压冷凝水排放与低压余热回收的核心承压设备，日常运行中承担着将上游来的高压饱和冷凝水进行扩容闪蒸、分离二次蒸汽与残余饱和水的作用，避免高温高压冷凝水直接进入常压管网引发水击、管网振动甚至焊缝开裂的问题。从结构设计逻辑来看，整体采用立式圆柱筒体布局，是综合考虑了厂房竖向空间利用率、气液两相分离的重力沉降路径长度、支腿承重稳定性后的选型结果，相较于卧式罐体，同容积下立式结构的闪蒸截面气速更均匀，液滴沉降距离更短，能在更小的占地范围内实现更高的气液分离效率。

　　筒体顶部采用标准平焊法兰搭配盲板封盖，法兰螺栓孔沿圆周均布，日常运维中可拆开顶部盲板进入罐体内部检查防腐层、清理沉积的水垢或工艺杂质，顶部法兰的密封面采用突面结构，适配耐温石棉橡胶垫或金属缠绕垫，满足对应饱和蒸汽压力下的密封要求。筒体侧面不同高度设置了多组工艺接管：靠近筒体上部的侧方位大口径法兰接管是二次蒸汽出口，闪蒸出的低压饱和蒸汽从这里引出，可接入低压蒸汽管网供下游工艺用热，也可接入换热器预热进水，实现余热梯级利用；接管旁搭配的小口径接管接有压力表与温度传感器取源部件，可实时监测罐内闪蒸压力与温度，配合上游的调节阀组维持罐内压力稳定在设定区间。

　　筒体中下部设置的切向进水接管是高压冷凝水入口，采用切向接入的设计是为了让进入罐体的高压冷凝水沿筒体内壁形成旋流，一方面通过旋流的离心作用初步分离夹带的液滴，另一方面避免进水直接冲击罐内液面造成大量液滴飞溅被二次蒸汽夹带，提升分离效果。筒体下部靠近下封头的位置设置了液位计接口与冷凝水出口，液位计采用上下两个接管连通筒体，可直观观测罐内的冷凝水液位，配合出口的液位调节阀维持罐内液位在安全区间，既避免液位过高淹没二次蒸汽出口造成蒸汽带水，也防止液位过低出现蒸汽窜入冷凝水管网的问题。

　　底部采用三个均布的支腿式支撑结构，支腿与筒体下封头之间采用焊接连接，支腿底部开有地脚螺栓孔，安装时可通过垫铁调整罐体的垂直度，保证内部液位测量的准确性，支腿的高度设计预留了底部排污口的操作空间，下封头最低点设置的排污接管可在停机检修时排空罐内残液，也可定期排污排出沉积在罐底的杂质。侧面的人孔结构设置在筒体中部位置，人孔采用快开式压紧结构，无需完全拆卸所有螺栓即可打开，方便运维人员进入罐内开展检修、防腐作业，人孔旁的小口径接管是安全阀接口，当罐内压力超过设定阈值时安全阀自动起跳泄压，保障设备运行安全。

　　建模过程中需要重点关注各接管的方位角与标高匹配工艺管线的走向，避免安装时出现管线错位；筒体的壁厚计算需要结合设计压力、设计温度、材质许用应力、焊接系数等参数校核，同时考虑腐蚀裕量，保证承压强度满足长期运行要求；各法兰的压力等级需要与对接管线的法兰等级保持一致，密封面形式匹配对应的垫片选型；支腿的承重计算需要考虑罐体满水重量、运行时的动载荷、风载与地震载荷的组合工况，保证支撑结构的稳定性。这类罐体的安装边界需要注意：罐体周围要预留足够的操作空间，尤其是人孔开启方向、液位计观测侧、阀门操作侧不能有管线或结构遮挡，顶部要预留吊装检修的空间，底部排污口要接至排污管网避免现场积液，所有接管的配对法兰、螺栓垫片要在安装前提前核对规格，避免现场安装时出现配件不匹配的问题。
