驳船用卧式LPG储气罐体结构设计

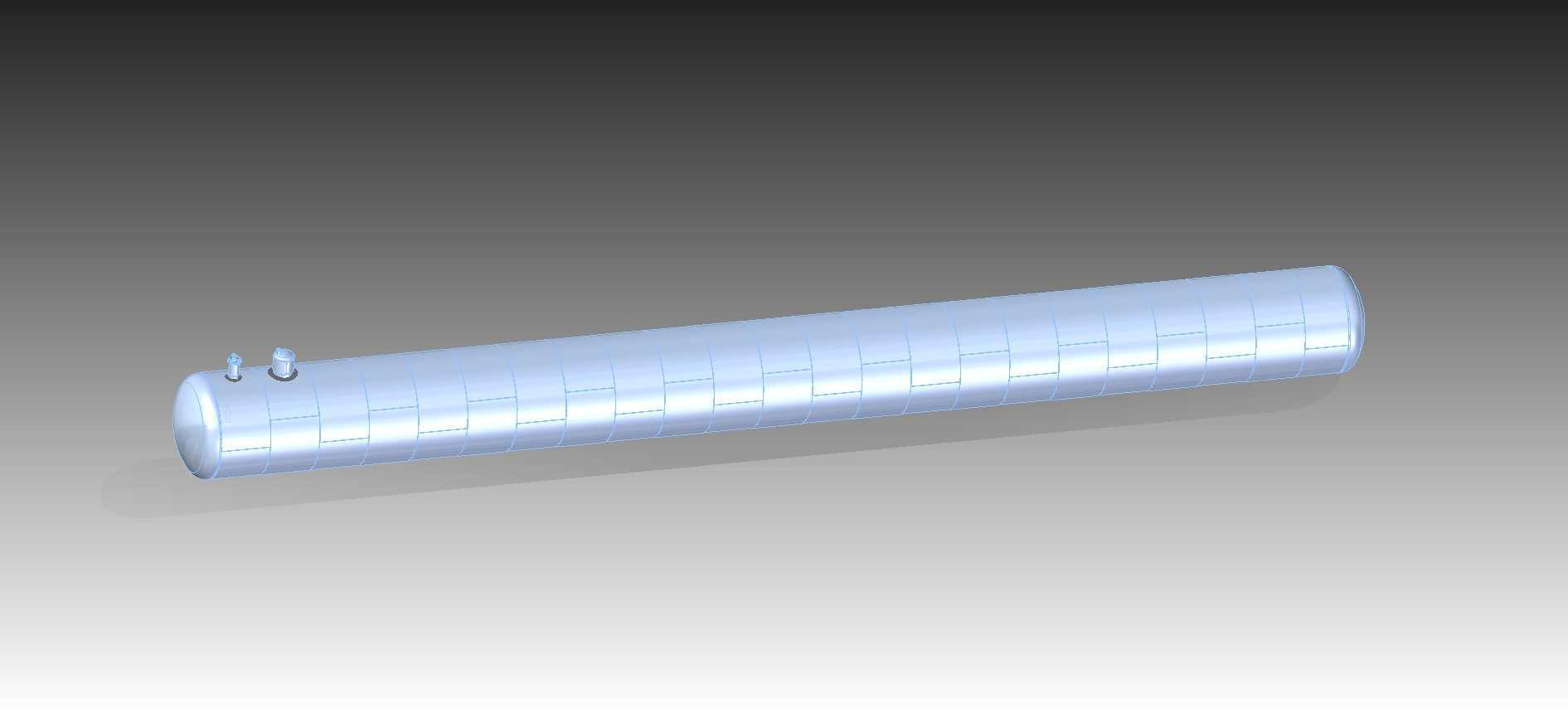

　　在内河及近海液化石油气驳船运输场景中，卧式承压储气罐体是整船储运系统的核心承载部件，其结构设计直接关联运输过程的介质存储安全性、船体空间利用率以及长期航行的结构可靠性。本次设计的罐体针对驳船甲板安装场景做了定向适配，主体采用等直径卧式圆筒结构，公称直径6200mm，筒体直段长度25000mm，额定存储容积2000立方米，整体结构完全贴合驳船甲板的狭长安装空间，避免了立式储罐在船舶航行中重心过高带来的横摇稳定性问题。

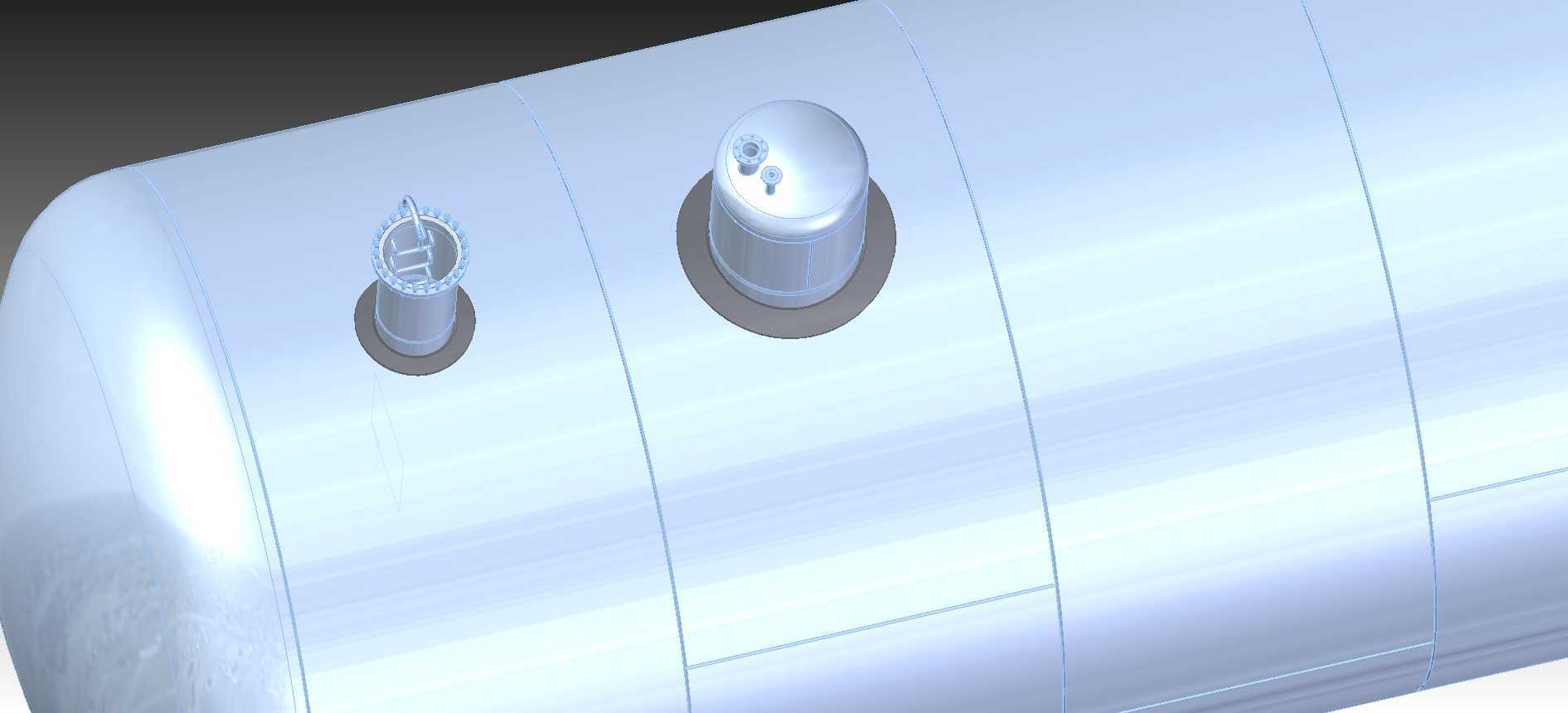

　　从实际功能层面看，该罐体主要承担液化石油气的常压带压存储功能，设计过程中充分考虑了船用工况的特殊性：罐体顶部设置两组不同规格的接管组件，其中大口径带爬梯结构的接管为人员检修通道，可满足定期开罐检验、内部构件维护的人员进出需求，接管顶部配置快开式承压人孔盖，盖体配套锁紧机构与密封结构，可在航行过程中保证罐体的密闭承压性能；旁侧小口径接管为工艺接管接口，可对接驳船的介质装卸管路、安全泄放管路以及压力监测组件，接管的伸出高度、法兰连接尺寸均按照船用储运管路的通用标准做了匹配，现场安装时无需额外做转接结构修改。

　　设计思路上，整个罐体的结构建模完全围绕船用安装边界展开：筒体部分采用等壁厚卷焊结构，环向焊缝与纵向焊缝的排布避开了甲板支撑鞍座的受力区域，减少焊缝位置在船体颠簸交变载荷下的应力集中风险；罐体两端采用标准椭圆形封头，封头的曲面曲率经过反复校核，可在承压状态下将应力均匀分散到封头与筒体的连接环缝处，避免局部应力超限。罐体外部的环形加强筋沿筒体轴向等距排布，筋板的高度、厚度参数匹配6200mm直径筒体的外压稳定性要求，可在罐体内部出现负压工况时避免筒体失稳变形，同时加强筋也可作为甲板安装时的定位基准，方便现场施工时将罐体与鞍座快速对齐。

　　安装边界层面，该罐体的底部支撑结构完全适配驳船甲板的预埋基座尺寸，两个主支撑鞍座的间距经过重心计算确定，可保证满载状态下罐体的重心落在船体设计的承重区域内，不会出现偏载问题；鞍座与罐体的连接采用焊接加止推结构的形式，可抵御船舶航行过程中纵摇、横摇带来的纵向与横向冲击力，避免罐体在甲板上出现位移。顶部所有接管的安装位置都避开了甲板上方的管线桥架与检修通道，人员在甲板巡检时可顺畅到达各个操作点位，不会出现碰头、操作空间不足的问题。

　　从结构细节来看，人孔位置的爬梯采用内置式防滑结构，爬梯踏步做了防滑齿处理，即使在舱内潮湿结露的工况下，检修人员进出罐体也能保证足够的摩擦力；人孔盖的锁紧螺栓采用均匀排布设计，紧固时可保证密封垫片的受力均匀，避免局部密封失效导致的介质泄漏。工艺接管的法兰密封面采用凸面结构，匹配船用管路常用的缠绕式垫片，可在长期振动工况下保持稳定的密封性能。整个罐体的外形轮廓没有突兀的外凸结构，所有附属构件都做了圆角过渡处理，既可以减少航行过程中的风阻，也能避免人员巡检时被尖锐棱角磕碰。

　　在建模过程中，所有结构的尺寸链都做了闭环校核，筒体的圆度公差、封头的成型公差、接管的位置度公差都按照压力容器的制造标准设定，模型的各个装配间隙完全匹配实际焊接工艺的要求，生产制造时可直接参照模型提取下料尺寸，无需二次做结构尺寸换算。针对船用工况的腐蚀防护需求，模型中预留了防腐层的厚度空间，罐体外部的防腐涂层厚度、牺牲阳极的安装位置都在模型中做了对应标识，后续现场做防腐施工时可直接参照模型定位，避免出现防腐遗漏区域。
