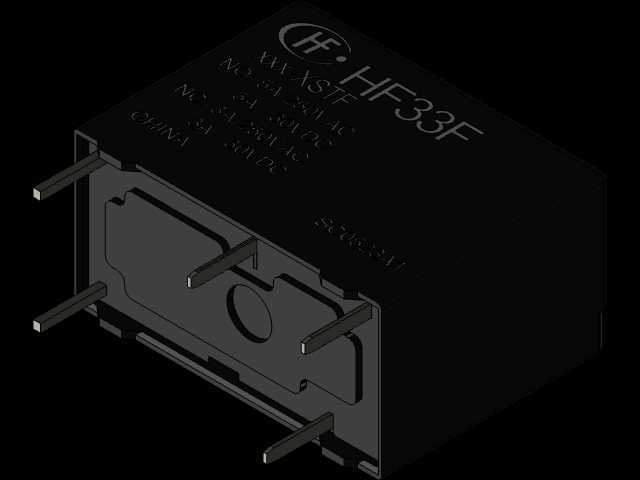

宏发HF33F小型电磁继电器结构建模

项目分类:继电器 发布时间:2025-02-17 ID:938470
  • 宏发HF33F小型电磁继电器结构建模

  在低压控制回路的设计选型工作里,小型电磁继电器是最常见的信号中转、功率扩容元件,HF33F作为宏发旗下主打紧凑型安装场景的型号,常出现在智能家居控制板、小型工业PLC扩展模块、家电主控板、充电桩辅助控制回路这类对安装空间有严格限制的场景里。做这个三维建模的时候,最先要卡准的就是引脚的排布间距,毕竟这类直插式继电器都是直接过波峰焊焊接在PCB板上,引脚的中心距、引脚伸出长度、引脚截面尺寸只要差0.1mm,就会出现插装时对位不准、焊盘虚焊甚至板件无法装配的问题,建模时特意对照实物的安装公差要求,把每个引脚的定位基准和壳体的安装基准做了统一约束,保证导出的模型能直接导入PCB设计软件做干涉检查。

  从实际使用的功能来看,这款继电器主要承担小功率回路的通断控制,线圈侧接收主控芯片输出的弱电平信号,通过内部电磁机构带动触点动作,实现低压信号对高压负载回路的隔离控制,建模的时候特意还原了壳体表面的标识刻印位置,包括型号标注、触点参数标识、线圈电压标识的区域,这些细节在做整机装配的BOM核对、生产目视检查工位的工装设计时都能用到,避免出现物料错装的问题。外形设计上,这款继电器采用了黑色阻燃PBT材质的方型壳体,壳体侧面做了内凹的卡扣结构,既可以在手工焊接时方便操作人员夹持,也能配合部分设备上的继电器插座做卡扣固定,建模时把壳体侧壁的脱模斜度、底部和PCB贴合的安装平面平面度都做了还原,要知道在做板件布局的时候,继电器底部和PCB表面的间隙直接影响焊锡的流动,间隙过小会导致助焊剂残留无法排出,间隙过大则会出现引脚焊接后器件歪斜的问题。

  安装边界的处理上,除了引脚的定位尺寸,还预留了继电器周边的安全爬电距离,毕竟作为高低压隔离的元件,触点侧和线圈侧的绝缘距离是安规检查的重点,建模时按照实际器件的绝缘要求,在模型的装配参考层标注了周边禁布区的范围,结构工程师在做板件布局的时候,可以直接调用这个模型快速完成器件排布,不用再反复核对器件手册的安装尺寸。内部结构的还原上,虽然外观模型不需要完全复刻内部的线圈、衔铁、触点结构,但还是在壳体的对应位置做了内部结构的占位参考,方便做热仿真分析的时候,能准确对应器件的发热区域位置,毕竟继电器长时间带载工作时,线圈和触点的温升是影响器件寿命的关键参数,准确的外形模型能帮助热仿真工程师更精准的划分网格,得到更贴近实际的温升数据。

  很多刚入行的结构工程师在做PCB器件建模的时候,往往只画一个大致的方块外形,忽略引脚的倒角、壳体的凸台、表面标识的凸起这些细节,等到实际打样的时候才发现,周边的接插件、电容等元件和继电器的壳体凸台出现干涉,不得不重新改板,这个模型在建模时就把这些容易被忽略的小特征都做了还原,包括壳体顶部的品牌标识凹槽、引脚端部的导入倒角、侧壁的模具合模线位置,这些细节虽然不影响器件的核心功能,但在高密度安装的板卡上,往往就是零点几毫米的特征就会导致装配干涉。在不同的应用场景里,这款继电器的安装方式也有区别,除了直插焊接的方式,部分场景会搭配插座使用,建模时也考虑了插座安装时的配合尺寸,壳体的宽度、高度方向的尺寸都和实物保持一致,方便工程师在做整机结构设计时,预留出插座插拔的操作空间,不用再额外测量实物尺寸。对于做自动化测试工装的工程师来说,这个准确的三维模型还能用来设计继电器的测试治具,治具上的压头位置、探针定位都可以直接参考模型的尺寸来设计,减少治具调试的时间。
