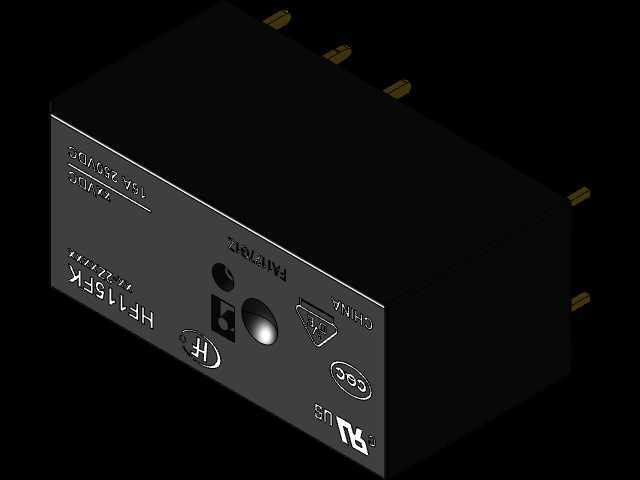

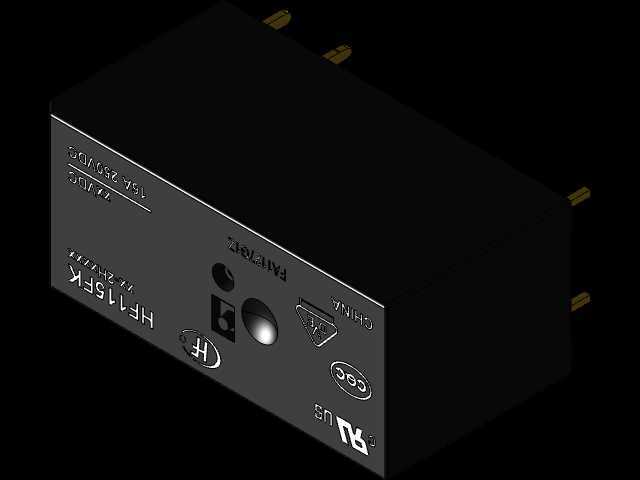

宏发HF115K功率继电器三维结构模型

　　在工业自动化控制回路、民用家电控制板、电力系统二次回路的设计选型过程中，功率继电器是实现小信号控制大功率负载通断的核心执行元件，宏发HF115K作为常用的中功率继电器型号，广泛应用于智能家居控制模块、工业PLC输出扩展板、电源设备过载保护回路、新能源充电桩辅助控制单元等场景，能够在控制端给出毫安级驱动信号时，可靠切换主回路最高数十安培的交流或直流负载，实现控制回路与主功率回路的电气隔离，避免强电干扰串入低压控制侧损坏主控芯片。

　　从产品功能特性来看，该款继电器采用常开触点结构设计，触点部分选用抗熔焊、耐电弧侵蚀的合金材质，能够承受短时过载电流冲击，线圈侧根据不同型号适配多种直流驱动电压规格，满足不同控制板的供电电平需求，外壳采用阻燃级工程塑料注塑成型，满足电气安规中的阻燃等级要求，外壳表面印刷的参数标识、认证标识清晰明确，方便生产装配过程中的目视核对，避免错料问题发生。引脚采用直插式排布设计，适配标准PCB板焊接工艺，引脚间距符合行业通用规范，能够直接兼容同封装规格的其他品牌继电器，降低设备生产过程中的物料替代成本。

　　在开展该款继电器的三维建模工作时，首先需要结合实际样品的测绘数据确定核心安装边界：继电器主体为长方体塑封结构，建模过程中优先保证引脚的位置度公差，因为引脚位置直接决定PCB板的封装设计是否匹配，若引脚坐标偏差超过0.1mm，就可能导致生产焊接时出现插装不到位、虚焊等问题。其次需要还原外壳表面的所有结构细节，包括外壳的卡扣配合结构、顶部的测试按钮结构、侧面的散热凹槽结构，这些细节不仅是外观还原的需要，更能帮助结构工程师在整机装配时验证干涉情况——比如在紧凑的控制板布局中，继电器顶部的测试按钮是否会被周边结构件按压导致误动作，外壳侧面的凹槽是否会和相邻的电容、接线端子等元件产生空间冲突。

　　建模过程中对内部结构做了合理简化，因为面向结构设计与选型场景的三维模型，核心作用是装配干涉检查、布局空间确认，不需要还原线圈、触点弹片等内部精细结构，仅需要保证外部装配尺寸1:1匹配实物即可：包括主体的长宽高外形尺寸、引脚的伸出长度与截面尺寸、引脚之间的中心距、外壳表面的凸起标识高度，都严格按照实物测绘尺寸还原，确保工程师将该模型导入装配体后，得到的空间校验结果和实际装配情况完全一致。

　　在实际设备设计场景中，很多工程师容易忽略继电器的安装空间预留问题：比如继电器引脚焊接后，本体底部和PCB板表面会存在微小间隙，若布局时未预留该间隙，可能导致继电器装配后本体倾斜，引脚受力产生虚焊；另外继电器工作过程中线圈会产生一定温升，布局时需要在继电器周边预留适当的散热空间，避免周边热敏元件紧贴继电器外壳导致寿命下降，该三维模型完整还原了继电器的所有外部轮廓，能够帮助工程师在设计阶段就完成这些空间校验工作，减少样机试制阶段的改模次数。

　　不同于原理图设计阶段的符号化表达，三维结构模型能够让工程师直观看到元件的实际占板空间、安装方向，在进行控制板布局时，可以快速调整继电器的摆放角度，优化走线路径，同时兼顾强电回路的爬电距离要求——比如继电器主回路引脚之间的爬电距离需要满足安规要求，通过三维模型可以直接测量引脚之间的空间距离，结合PCB板的开槽设计，确保最终产品满足电气安全规范。对于做整机结构设计的工程师来说，将该继电器模型导入整机装配体后，可以确认继电器和外壳、内部支架、其他元件的位置关系，避免出现装配后继电器被外壳顶住、或者维护时无法操作测试按钮的问题。
