诺尔斯SPH0655LM4H-1硅麦克风结构设计

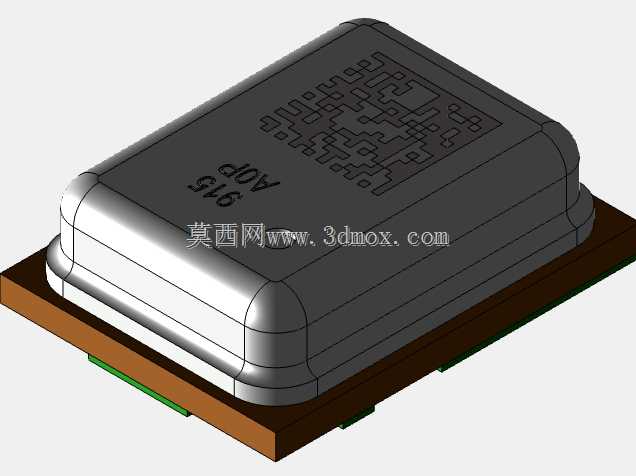

　　这款硅麦克风的三维结构还原，完全围绕消费电子、工业声学采集场景的实际装配需求展开，做结构设计时首先要考虑的就是它在终端产品里的安装适配性——不管是TWS耳机的拾音腔体、智能音箱的远场拾音阵列，还是工业设备的声纹监测点位，这类MEMS声学元件的安装容差、密封配合都是决定拾音效果的核心因素。从结构本身来看，模型完整还原了器件的分层构造：底部是标准LGA封装的基板层，预留的焊盘位置完全匹配量产SMT贴片的钢网开孔尺寸，做PCB Layout的时候可以直接调用这个模型核对焊盘间距，避免出现贴片偏移、虚焊的问题，基板边缘的定位缺口也做了精准还原，方便产线做视觉对位的时候快速识别器件方向，防止反向贴装导致的拾音失效。中间的塑封层采用了圆角过渡的外形设计，不是生硬的直角结构，这部分的设计考量主要是两点：一是减少贴片过程中吸嘴取件时的应力集中，避免塑封层开裂；二是在终端产品做声学密封的时候，圆角结构能让泡棉密封圈的贴合更均匀，不会出现直角位置的密封缝隙导致漏音、声短路的问题。顶部的声学进声区域，模型完整还原了表面的防尘网纹理与标识刻印，进声孔的位置做了精准的对位，做结构堆叠的时候可以直接对齐产品外壳的拾音开孔，不需要再额外核对进声通道的偏移量，能大幅缩短声学调试的周期。做这个模型的时候，特意把器件的安装边界做了明确的区分：基板的外延尺寸是实际焊接的占位尺寸，塑封层的最大外形尺寸是结构避让的参考尺寸，顶部的进声区域是密封配合的基准面，三个尺寸层级分开建模，结构工程师在做堆叠检查的时候，可以直接调用不同层级的面做干涉检查，不会出现把塑封层圆角当成焊接边界导致的PCB开孔过大问题。实际选型应用的时候，这类硅麦克风的安装高度是很关键的参数，模型里的高度方向尺寸完全按照器件规格书的最大值做了预留，不管是做超薄的穿戴设备堆叠，还是做工业模块的厚板设计，都能直接用这个模型核对Z向的空间余量，不需要再额外留安全间隙。另外，模型里还原的基板底部焊盘的高度差，也能帮助工程师在做钢网设计的时候控制锡膏厚度，避免锡膏过高导致器件贴装后倾斜，影响进声面的密封效果。在声学结构设计里，很多工程师容易忽略的点是器件周边的避让空间，这个模型把塑封层侧面的脱模斜度也做了还原，不是垂直的直壁结构，做周边元器件布局的时候，就能准确预留出塑封层的拔模空间，避免周边的电容、电阻和器件本体产生干涉。还有顶部的标识刻印，模型里的字符位置和深度都做了还原，做产品外观检查的视觉算法调试的时候，也能直接用这个模型做模拟，验证视觉工位能不能准确识别器件的方向和型号。从实际应用的场景延伸来看，不管是做消费电子的音频产品，还是做工业声纹检测的传感节点，这类MEMS麦克风的结构适配都是很细碎的点，一个精准的三维模型能帮工程师避开很多量产阶段的坑：比如密封泡棉的压缩量计算，用这个模型的进声面作为基准面，就能直接算出泡棉需要的压缩厚度，不会因为压缩量不够导致漏音，或者压缩量过大堵住进声孔；再比如SMT贴片的吸嘴选型，模型顶部的平面区域尺寸可以直接作为吸嘴尺寸的选择依据，避免吸嘴盖住进声孔导致贴片时的器件内部脏污。整个模型的建模逻辑完全是从实际工程应用出发的，没有做多余的装饰性结构，每一个面、每一个倒角都对应实际器件的生产和装配需求，不管是做器件选型的结构核对，还是做整机的堆叠干涉检查，都能直接调用，不需要再做二次的尺寸修正。
