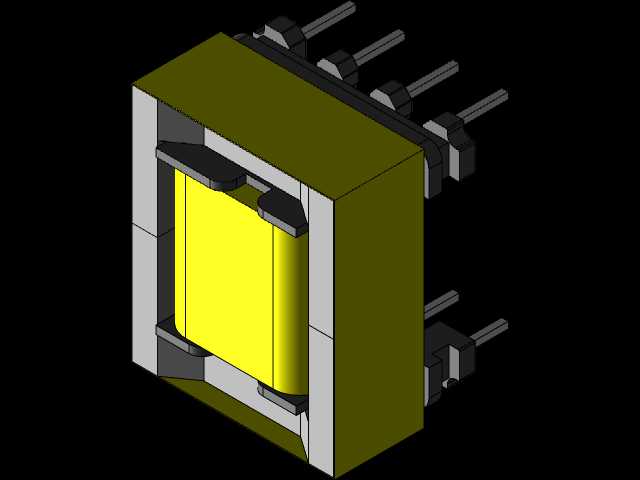

EVD15型4+4引脚卧式电源变压器结构

　　这款卧式变压器采用4+4对称引脚布局，属于小功率电源变换类磁性器件，主要适配小体积开关电源、小家电控制板、低压供电模块这类对安装高度有严格限制的场景，相比立式变压器能大幅压缩板上垂直占用空间，适配薄型化设备的内部堆叠需求。从结构设计来看，整体采用EI型磁芯拼接结构，磁芯外包裹绝缘护套，中间绕制漆包线绕组，绕组与磁芯、引脚之间都设置了绝缘挡墙，满足安规设计里的爬电距离要求，避免高压侧与低压侧之间出现击穿风险。引脚采用直插式设计，八根插针分两排对称分布在骨架两侧，每排四根，插针直径与常规PCB板孔径匹配，焊接后能同时实现电气连接与结构固定，不需要额外增加固定结构件，能减少装配工序。

　　设计过程中优先考虑了量产装配的便利性，骨架的绕线槽做了圆角过渡，避免绕线时漆包线被棱角刮破绝缘层，磁芯与骨架的配合间隙控制在合理范围，既方便组装时磁芯插入，又不会因为间隙过大导致磁芯松动产生工作噪音。绕组部分根据输入输出电压比设置对应匝数，层间设置绝缘胶带隔离，不同绕组的出线端直接挂接在对应引脚上，省去额外的接线工序，适合自动化绕线与焊线工艺。安装边界方面，整体外形为方正块状结构，横向宽度适配常规小功率电源的板上预留空间，垂直高度控制在较低范围，不会与设备内的上层结构件产生干涉，引脚的排距与针距符合行业通用的卧式变压器安装尺寸规范，能直接替换同规格的其他同类型产品，不需要重新修改PCB板的封装设计。

　　实际使用中，这类变压器主要承担电压变换、电气隔离的作用，将前端输入的高压交流电转换为后端电路需要的低压交流电，再经过整流滤波后给控制芯片、继电器等低压器件供电，磁芯的材质适配中低频工作场景，在常规开关电源工作频率下能保持较低的铁损，绕组的线径根据额定输出电流选取，保证满载工作时绕组温升控制在绝缘材料允许的范围内。骨架采用耐高温绝缘塑料材质，能承受波峰焊时的高温冲击，不会出现变形、引脚移位的问题，磁芯拼接处做了平整处理，组装后贴合紧密，能有效降低漏磁，减少对周边电路的电磁干扰。

　　在结构细节上，磁芯外侧的绝缘护套不仅能起到绝缘作用，还能对拼接后的磁芯提供一定的抱紧力，避免设备受振动时磁芯出现错位，同时护套表面平整，方便生产过程中的拾取与定位，适配自动化贴装设备的抓取要求。引脚的根部做了限位凸台，插入PCB板时能控制插入深度，保证焊接后变压器本体与PCB板之间留有合适的间隙，既方便焊接时助焊剂挥发，又能避免变压器本体直接贴在PCB板上，预留出散热空间，帮助工作时产生的热量通过空气对流散发。
