三级燃料适配特斯拉涡轮动力装置结构

　　这套动力装置的核心适配场景瞄准分布式离网供能场景，在偏远牧区、野外作业营地、应急保障供电点位这类无法接入主干电网的区域，可直接对接当地易获取的气源完成发电输出，无需额外配套复杂的燃料提纯预处理设备。整套装置的输出功率覆盖5至10千瓦区间，足以支撑小型作业班组的日常用电、野外通讯设备持续供电、小型营地生活用电需求，相比同功率段的传统活塞式燃气发电机组，转动部件数量减少60%以上，长期运行的磨损故障点大幅降低，适配无人值守的长期运行工况。

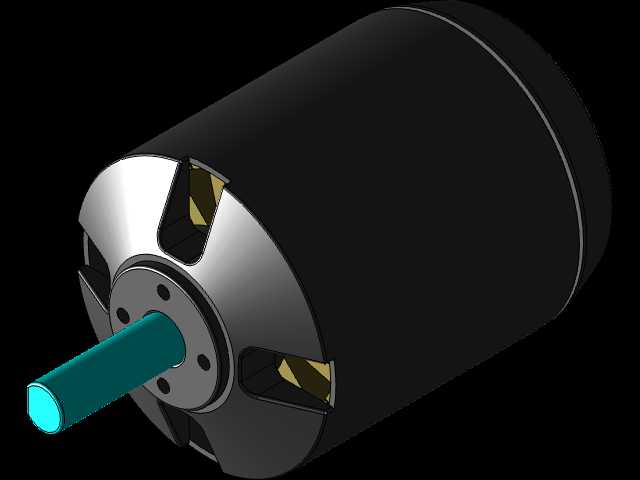

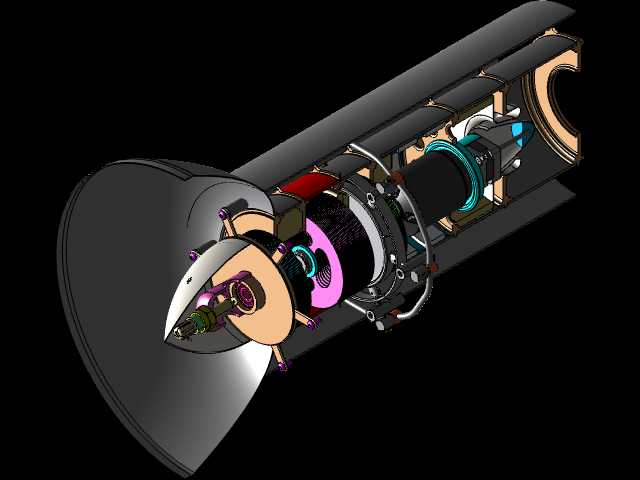

　　从结构设计逻辑来看，装置采用同轴集成布局，将燃料供给通路、压缩单元、燃烧腔体、涡轮做功段、真空级密封结构、发电输出单元沿轴向依次排布，最大程度压缩径向安装尺寸，整体外轮廓为圆柱形结构，最大外径不超过320毫米，轴向总长度控制在850毫米以内，安装时仅需预留两端100毫米的管路对接空间、侧面150毫米的检修操作空间即可，可直接嵌入标准户外设备机柜内部，也可通过支架固定在移动方舱、作业车辆的设备舱内，安装固定点沿筒体周向均匀布置4组M10螺纹孔，适配常规的角钢支架、设备安装梁的固定需求，无需额外设计复杂的转接安装结构。

　　燃料适配层面的设计做了多气源兼容考量，进气通路的节流调节结构可适配天然气、沼气、液化天然气、液化石油气、氢气等多种可燃气体，不同气源切换时仅需调整进气节流阀的开度参数，无需更换核心结构部件，针对沼气这类含少量杂质的气源，进气端预留了标准滤芯安装位，可直接对接通用型燃气过滤元件，避免杂质进入燃烧腔影响做功效率。压缩单元采用小排量离心式压轮结构，与涡轮主轴直连，利用涡轮做功的剩余动能驱动压轮完成进气增压，无需额外配置外部增压设备，简化了外围辅助系统的配置需求。

　　燃烧腔体采用环形回流结构设计，燃料与增压后的空气在腔体内充分混合后燃烧，高温燃气沿导流槽精准吹向涡轮盘片间隙，特斯拉涡轮的盘片组采用0.5毫米厚的高强度合金板材叠装而成，盘片间距控制在0.8毫米，可最大程度利用燃气的边界层效应带动主轴转动，相比传统叶片式涡轮，对燃气洁净度的耐受度更高，少量杂质不会造成叶片冲蚀损伤，长期运行的效率衰减幅度更小。主轴密封采用组合式真空级密封结构，可避免燃烧腔的高温燃气向轴承腔泄漏，同时防止外部灰尘进入转动配合面，轴承选用高速脂润滑角接触轴承，额定转速下的连续运行寿命可达2万小时以上，日常维护仅需按周期补充润滑脂即可。

　　发电单元采用永磁同步结构，转子直接固定在涡轮主轴末端，与涡轮同转速运行，省去了减速齿轮机构，进一步降低了传动损耗和故障点，发电输出端预留了标准整流模块安装位，可直接输出稳定的直流电，也可外接逆变模块转换为工频交流电，适配不同的用电负载需求。整套装置的外壳采用分段式法兰连接结构，各功能段可单独拆解维护，比如清理燃烧腔积碳、更换密封件、检修涡轮盘片组时，仅需拆解对应段的法兰连接螺栓即可完成操作，无需将整套装置从安装位完全拆除，大幅降低了野外场景下的维护难度。在实际选型应用中，可根据具体的气源条件、输出功率需求，调整涡轮盘片的数量、进气喷嘴的通径、压轮的增压比参数，适配不同的运行工况，比如在氢气气源场景下，可适当减小喷嘴通径，适配氢气燃烧速度快的特性；在低压沼气场景下，可适当增大压轮增压比，保证燃烧腔的进气压力满足做功需求。
