PDL1014D立式直插鼓芯电感器结构设计

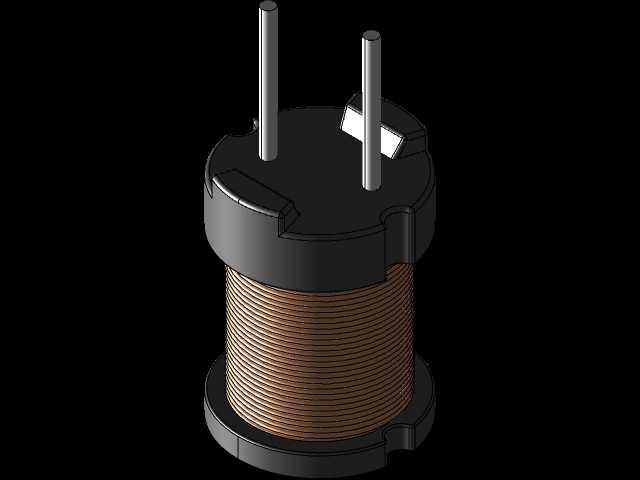

　　这款PDL1014D鼓芯电感器的三维结构，完全贴合直插式功率电感的量产装配需求做的细节还原，建模时优先考虑了PCB板级装配的公差匹配逻辑，两个引出插针的中心距、插针直径都严格对应常规波峰焊工艺的孔径要求，插针伸出磁芯底部的长度预留了焊盘爬锡的合理空间，避免过短导致虚焊、过长顶碰板底结构的问题。从实际应用场景来看，这类鼓芯电感常出现在小功率开关电源输出滤波回路、DC-DC转换模块的储能节点、车载低压控制板的噪声抑制电路里，相比贴片绕线电感，它的插针结构抗振动疲劳性能更好，在工业控制板、家电主控板这类有长期微动振动的使用场景下，焊点失效概率远低于同规格贴片元件。

　　设计思路上没有做多余的装饰性结构，上下两端的磁芯挡边做了微小的倒角处理，一方面是绕线作业时不会刮伤漆包线的绝缘层，另一方面磁芯烧结脱模时的成品率更高，不会因为直角应力集中出现边缘崩缺。中间绕线区域的鼓芯直径做了渐变收窄，靠近上下挡边的位置有微小的锥度，绕线时漆包线可以自然排布整齐，不会出现上层线滑落到下层缝隙的情况，能精准控制绕组的直流电阻参数，避免批量生产时电感量的离散性过大。磁芯侧边的两个小凸台是专门做的定位结构，自动插件机的料夹可以卡在这两个凸台位置，实现上料时的角度定位，保证两个插针能精准对准PCB的插孔，不会出现插针偏斜顶坏板件的问题。

　　外形尺寸的边界控制完全适配常规插件元件的布局规范，整体圆柱外径控制在10mm级别，总高度包含插针在内不超过14mm，在PCB布局时可以和周边0805、1206封装的贴片元件保持最小安全间距，不会占用过多的板上空间。磁芯底部和PCB板面之间预留了0.3mm的间隙，焊接时助焊剂的挥发气体可以顺利排出，不会在元件底部形成密闭空间残留助焊剂残渣，长期使用也不会因为残渣吸潮导致绝缘性能下降。绕组部分的漆包线排布紧密，每层线之间没有明显的空隙，既可以在有限的绕线空间内达到需要的电感量，也能降低绕组自身的集肤效应损耗，在额定电流工作时的温升控制在合理区间，不会因为过热导致磁芯导磁率下降、电感量漂移。

　　从结构可靠性角度看，上下磁芯和绕组之间没有额外的包胶结构，依靠磁芯挡边的限位就可以固定绕组位置，减少了包胶工序带来的材料成本和装配工序，同时也避免了包胶材料长期高温老化后收缩挤压绕组导致的应力问题。插针和绕组的引出端采用压接加焊锡的连接方式，建模时还原了连接点的过渡结构，这个位置是电感过流的薄弱点，足够的连接面积可以降低接触电阻，避免大电流通过时连接点过热熔断。磁芯表面的粗糙度设置也贴合实际量产的铁氧体磁芯质感，没有做过高的光洁度处理，符合粉末冶金烧结后的实际表面状态，在做整机结构的电磁兼容仿真时，这个表面参数的设置也能更贴近实际的电磁屏蔽效果，不会因为模型表面参数和实物偏差过大导致仿真结果失真。

　　在做整机结构堆叠设计时，这款电感的圆柱外形没有突出的尖角，周边元件布局不需要额外预留避让尖角的空间，自动插件时的吸嘴或者夹爪取料也更稳定，不会因为外形不规则出现取料偏移的问题。对于需要做灌封处理的电源模块来说，圆柱外形的灌封胶流动阻力更小，胶体能均匀包裹在电感周边，不会出现气泡残留的情况，提升灌封后的绝缘性能和散热能力。绕组两端的线头固定在磁芯上端的缺口位置，这个缺口的深度刚好可以容纳线头和焊锡点，不会突出磁芯上端面，避免在整机装配时和上方的结构件、屏蔽罩发生干涉，也不会因为突出的焊锡点刺破绝缘片导致短路风险。
