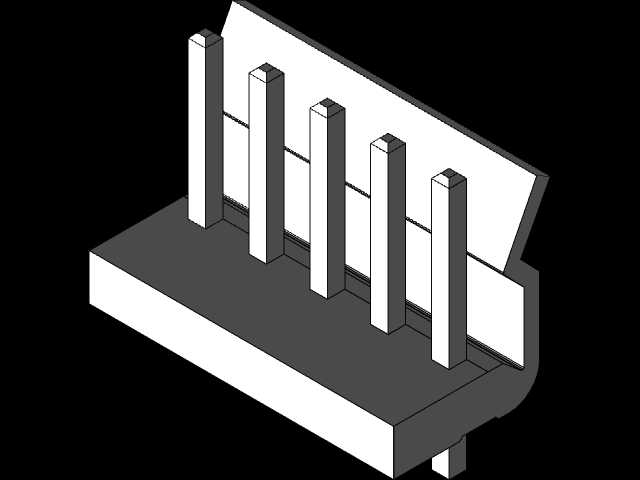

间距4mm五针直插式电连接器结构

　　在低压电源回路的信号与功率传输场景里，这类五针直插连接器是板端连接的常用部件，常见于小型电源模块、工控传感板卡、消费类电子电源输入输出端的板对线连接场景，承担着不同PCB板之间、板与外部线束之间的电流与信号导通作用，相比焊接引线的方式，这类插接件能大幅提升装配效率，也方便后期设备维护时的部件拆换，不需要反复焊拆电路板焊盘，减少对PCB基材的热损伤。从结构设计来看，这款接插件采用4mm的针脚间距，这个间距规格是低压小功率回路里的通用选型，既能够满足常见的3A以内载流需求的爬电距离要求，也不会因为间距过大占用过多PCB板上的安装空间，适配多数紧凑型电源模块的板上布局要求。

　　针脚采用直插式设计，插针为方形截面结构，相比圆形插针，方形插针在焊接时与焊盘的接触面积更大，焊接后的抗弯折强度更高，在插接线束的过程中不容易出现针脚歪斜、焊盘脱落的问题，插针根部做了台阶限位结构，在插件过波峰焊的时候能够控制插针插入PCB的深度，避免插针顶到板面对侧的元器件，也能保证焊锡爬升高度一致，提升焊接良率。基座部分采用耐高温绝缘材质，能够承受波峰焊时的高温冲击，不会出现基座融化变形的问题，基座的安装定位柱与PCB上的定位孔匹配，在插件工序中可以快速定位，不需要人工反复调整位置，提升SMT或手工插件的装配效率。基座两侧的挡墙结构一方面可以在插接配套线束端子的时候起到导向作用，避免插反导致的针脚弯折，另一方面也能增加基座本身的结构强度，在多次插拔之后不会出现基座开裂的问题。从安装边界来看，这款连接器的板上占用空间为长条形布局，针脚沿长度方向等距排列，安装时需要在PCB上对应位置开设五个与插针匹配的金属化焊盘孔，同时预留两个定位柱的安装孔，焊盘孔径设计需要匹配插针的截面尺寸，保证插针能够顺利插入同时有足够的焊锡填充间隙，焊接后的针脚露出板面高度控制在标准范围内，避免与上方的壳体或其他元器件产生干涉。

　　在实际选型应用中，这类五针连接器通常用来传输五路低压信号或者小功率电源，比如电源变压器副边的多路输出连接，或者小型控制板上的信号输入输出端口，相比更大间距的接插件，4mm间距的设计能够在有限的板上空间里布置更多的连接点位，同时相比更小间距的接插件，它的加工难度更低，焊接容错率更高，对于批量生产的产品来说能够有效降低生产加工的不良率。设计这类接插件的三维模型时，需要重点关注插针的位置度公差，保证五个插针的相对位置精度，否则在实际装配时会出现插针对不准PCB孔位的问题，同时基座的外形尺寸需要与配套的线束端子护套尺寸匹配，保证插接时的锁紧力度合适，既不会因为太松导致接触不良，也不会因为太紧导致插拔困难。

　　插针的伸出长度需要根据PCB板厚来确定，保证穿过PCB之后露出足够的焊接长度，同时不会因为伸出过长在焊接后出现针脚之间的锡连问题。基座底部的平整度也需要在建模时做合理的公差预留，避免插件后基座与PCB板面之间存在间隙，导致焊接时焊锡顺着间隙流到基座内部影响绝缘性能。在实际的设备装配场景中，这类连接器通常是在PCB板焊接完成之后，再与对应的线束端子对插，对插过程中需要保证针脚与端子的同轴度，避免斜插导致针脚弯曲，因此在结构设计时基座入口处做了倒角导向，方便端子顺利插入。另外，基座的材质选用需要考虑使用环境的温度要求，在工业场景使用的产品通常会选用阻燃等级更高的绝缘材质，满足电气安全的相关要求，插针表面通常会做镀锡处理，提升焊接性能同时防止氧化，保证长期使用后的接触可靠性。
