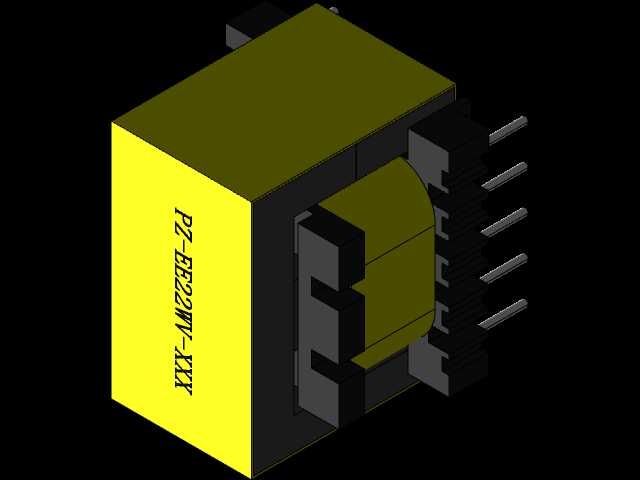

EE22W立式5+5引脚垂直安装变压器结构

　　在小功率开关电源、工控辅助供电板、消费类电子适配器的PCB布局场景里，垂直安装的EE型变压器一直是空间利用率优化的核心选型，这款EE22W结构的5+5引脚变压器，就是针对板上纵向空间充足、横向布线空间紧张的场景设计的。从实际应用来看，这类变压器常被用在10W-20W区间的AC-DC电源模块里，比如小型PLC的辅助供电回路、智能电表的电源单元、路由器的电源适配板，还有工业传感器的信号调理供电端，它的垂直安装结构能把磁芯主体的高度方向空间利用起来，减少在PCB板面的横向占位，给周边的整流桥、滤波电容、PWM控制芯片留出足够的布线间距，避免高压侧与低压侧的爬电距离不足的问题。

　　从功能特性上看，这款变压器采用EE22规格的铁氧体磁芯，磁芯中柱预留了合适的气隙，能够避免直流偏磁导致的磁饱和问题，适配反激式开关电源的拓扑工作需求，5+5的引脚排布分两侧对称布置，一侧对应原边绕组的接线端，另一侧对应副边绕组与反馈绕组的接线端，引脚间距符合常规PCB插件的加工公差要求，能够适配波峰焊的生产工艺，不需要额外做特殊的治具定位。绕组部分采用分层绕制的结构，原边绕组靠近磁芯中柱，中间加绝缘胶带隔离，副边绕组绕在最外层，反馈绕组单独绕制在副边侧，能够减少原副边之间的分布电容，降低EMI干扰的传导强度，减少电源输入端的滤波元件用量。

　　设计思路上，这款结构优先考虑了插件生产的便利性与安规距离要求，磁芯外围的绝缘骨架采用耐高温的工程塑料注塑成型，骨架上设置了专门的绕组挡墙，能够保证绕组绕制时不会超出骨架边界，避免绕组与磁芯直接接触造成绝缘不良。两侧的引脚采用直插式设计，引脚长度预留了PCB板厚加上波峰焊的焊锡爬升高度，安装时引脚穿过PCB对应的过孔，波峰焊后焊锡能够充分包裹引脚，保证焊接的机械强度与电气连接可靠性。磁芯与骨架的配合采用卡扣加胶接的固定方式，骨架上设置了专门的磁芯定位槽，磁芯装入后能够自动对齐中柱，不需要额外的治具校准，组装时在磁芯结合面点固定胶，就可以避免长期使用过程中磁芯松动产生的啸叫问题。

　　从外形尺寸与安装边界来看，这款变压器的主体宽度对应EE22磁芯的标准宽度，垂直安装后的总高度控制在常规小功率电源的壳体允许范围内，不会出现顶壳的问题；横向的安装跨度由两侧引脚的间距决定，5+5的引脚每侧5个引脚均匀排布，相邻引脚的中心距符合插件元件的标准间距，PCB设计时对应的焊盘外径与孔径按照常规插件元件的规范设置即可，不需要做特殊的焊盘设计。安装时需要注意，变压器本体与周边高压元件的距离要满足安规要求，原边侧引脚对应的高压走线要远离副边的低压信号走线，磁芯的接地引脚如果设计有接地点，要就近连接到PCB的保护地敷铜上，进一步降低共模干扰的辐射。另外，骨架顶部的平面可以用来粘贴产品规格标签，不会影响周边元件的布局，变压器底部与PCB板面之间预留了微小的间隙，能够避免焊接时助焊剂残留堆积在骨架底部造成绝缘电阻下降的问题。

　　在实际选型替换时，这款结构的变压器可以直接兼容同规格EE22立式5+5引脚的其他产品，只要磁芯气隙、绕组匝数、线径参数匹配，就可以直接替换使用，不需要修改PCB的封装设计。对于结构设计人员来说，在做PCB布局时调用这个三维模型，可以提前核对变压器与周边壳体、散热片、电容等元件的干涉情况，避免打样后出现元件装不进去的问题；对于电源设计工程师来说，参考这个结构的绕组排布与磁芯固定方式，可以优化自有产品的变压器设计，减少生产组装的工序，提升产品的一致性。
