流线型曲面分隔导流构件三维设计

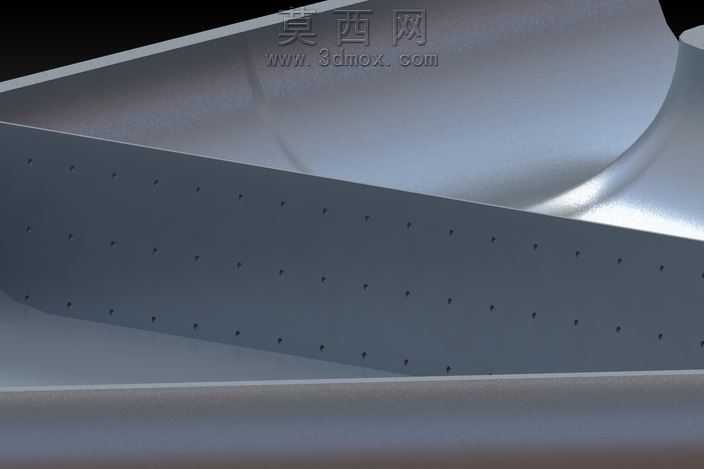

本作品为一款流线型曲面分隔导流构件，采用三维参数化建模方式完成整体结构设计，建模过程中优先保障曲面顺滑度与结构合理性，通过多段曲率连续的曲面拼接构建出整体的楔状导流形态，构件一端采用圆弧卷边结构强化边缘刚性，避免薄壁结构在使用过程中出现边缘形变问题，主体曲面沿长度方向逐步收窄形成斜向分隔刃口，可在流体或物料输送场景中实现顺畅的分流导向作用，减少介质通过时的阻力与紊流产生。建模阶段通过草图绘制确定构件的整体轮廓基准，依次完成主体曲面的放样、曲率调整与实体加厚，针对卷边结构采用扫掠命令生成连续的圆弧过渡结构，确保卷边与主体曲面衔接处无明显折角，整体壁厚保持均匀一致，避免后续生产环节出现壁厚不均导致的应力集中问题。材质渲染阶段采用哑光磨砂金属材质模拟实际使用的钣金或合金材质效果，调整材质的粗糙度与反射参数，还原金属构件的真实质感，同时通过场景布光突出曲面的流线型光影变化，清晰展现构件的曲面弧度与结构细节。设计过程中充分考虑构件的实际使用需求，整体形态无尖锐突兀结构，曲面过渡自然流畅，既满足分隔导流的功能要求，也兼顾了结构的刚性与易加工性，可适配多种需要介质分流、物料分隔的工业应用场景，模型结构完整，曲面质量达标，可直接用于后续的结构验证、加工出图或仿真分析环节。
