带快装锁紧结构的筒体绝缘观察装置

　　在承压类工业筒体、密闭罐体以及需要内部绝缘隔离的腔体设备中，这类带观察窗的快开结构是运维巡检、内部状态观测的核心配套部件，很多现场运维人员习惯称其为工业眼洞，核心作用是在不拆解设备端盖、不破坏腔体密封与绝缘性能的前提下，直接观测腔体内部的介质状态、部件运行情况，大幅降低日常巡检的开盖工作量，也能避免反复拆装密封结构带来的密封失效、绝缘性能下降问题。

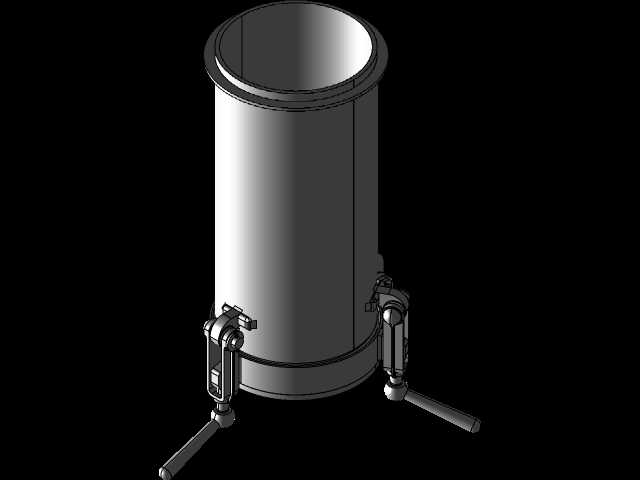

　　从结构设计逻辑来看，整个部件以圆柱形筒体作为主体承载结构，筒体一端为焊接或法兰对接的安装端，可直接与主设备腔体的预留接口对接，另一端为集成观察窗的快开端盖。观察窗采用透明绝缘材质嵌装在端盖中心区域，周边通过多层密封结构与端盖基体压合，既保证透明观测区域的可视性，又能满足腔体内部的绝缘隔离要求，避免内部带电介质或高压环境通过观察窗形成导电通路。端盖与筒体的连接采用周向分布的快装压杆结构，压杆通过铰接支座固定在筒体端部的法兰圈上，每个压杆配套偏心锁紧手柄，无需额外工具即可完成端盖的压紧与松开操作，相比传统的螺栓满布连接结构，开关端盖的时间能缩短70%以上，非常适合需要频繁开盖检查、清理观察窗内壁污渍的使用场景。

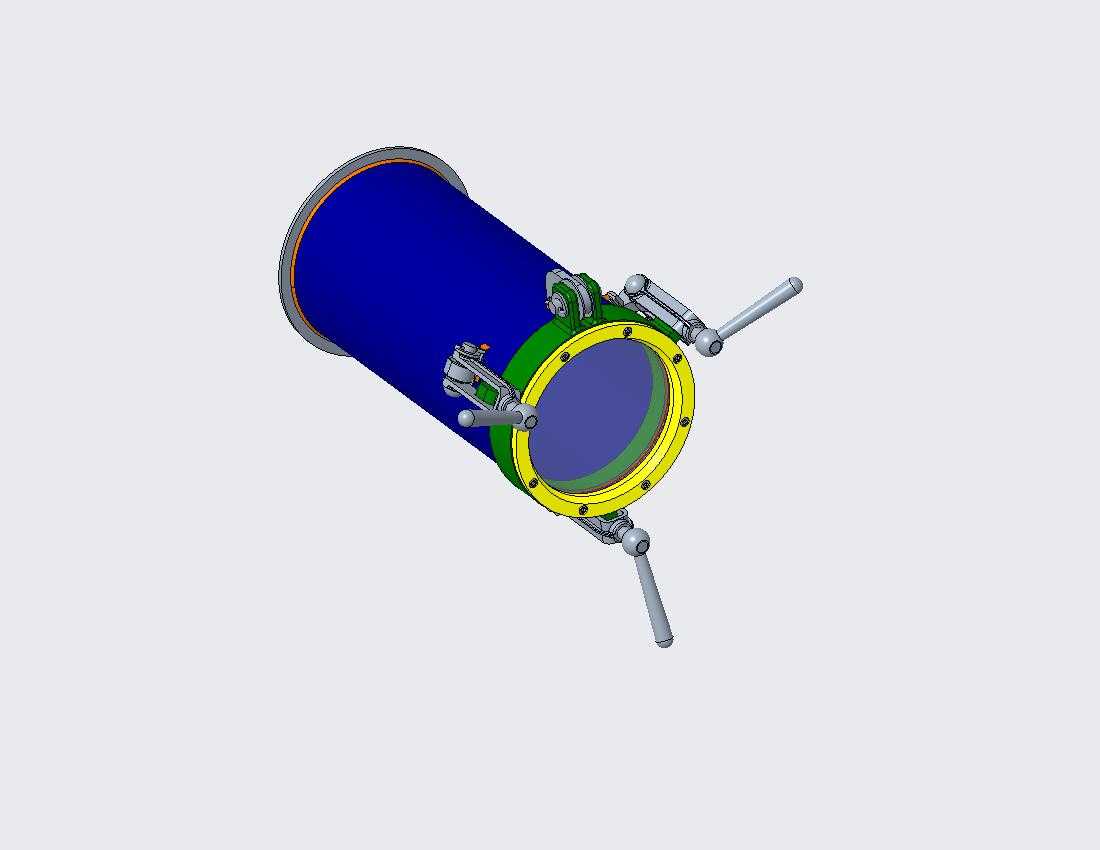

　　设计过程中首先要明确安装边界，筒体的外径需要与主设备预留的安装接口尺寸匹配，通常这类观察装置的筒体长度会根据主设备的保温层厚度、绝缘层厚度做适配，保证观察窗端面突出保温层外表面，避免保温材料遮挡观测视线。端盖部分的外径略大于筒体外径，周向布置的锁紧压杆在完全打开状态下的外伸尺寸需要纳入安装空间校核，避免压杆打开时与周边的管线、支撑结构发生干涉。绝缘观察窗的厚度需要根据腔体内部的工作压力、绝缘等级要求计算，既要承受腔体内部的压力载荷不发生碎裂，还要满足对应电压等级的绝缘击穿强度要求，窗体与端盖基体之间的密封垫采用耐温、耐介质腐蚀的绝缘弹性材料，压合时通过端盖外圈的黄色压圈均匀传递锁紧力，避免局部应力集中导致窗体开裂。

　　实际应用场景中，这类结构常配套在油浸式电力设备、密闭化工反应腔体、真空绝缘罐体上，不同场景下的细节设计会做针对性调整：用于电力设备时，筒体与端盖的金属部件会做接地处理，观察窗的绝缘性能要满足设备的高压绝缘要求，避免出现沿面放电问题；用于化工承压罐体时，密封材质会根据内部介质的腐蚀性更换为氟橡胶或聚四氟乙烯材质，金属部件做对应的防腐涂层处理；用于真空腔体时，密封结构会增加一道密封圈，保证真空度要求。锁紧手柄的设计做了加长杠杆处理，操作人员无需过大的手动力矩即可实现可靠锁紧，每个压杆的锁紧行程做了限位设计，避免过度锁紧导致密封垫过度压缩失去弹性，也能保证所有压杆的压紧力均匀分布，防止端盖偏斜导致密封失效。

　　在建模过程中，需要重点关注铰接部件的运动干涉检查，模拟压杆从打开到锁紧的全行程动作，确认手柄转动过程中不会与端盖、筒体法兰发生碰撞，同时要校核压杆锁紧时的压紧力作用点正好落在端盖压圈的受力面上，避免出现压空、受力偏移的问题。观察窗的安装槽深度需要根据密封垫的压缩量设计，通常密封垫的压缩率控制在25%-30%之间，既能保证密封效果，又不会因为压缩量过大导致密封垫永久变形。筒体端部的法兰圈与筒体主体的连接采用满焊结构，焊接位置做圆角过渡处理，减少应力集中，同时焊接后需要做端面机加工，保证端盖安装面的平面度，避免因为端面不平导致密封间隙不均匀。

　　从安装维护的角度考虑，整个快开结构没有易脱落的小零件，所有压杆、手柄都通过铰接轴永久固定在筒体法兰上，现场操作时不会出现零件掉落进设备腔体的风险，观察窗内壁如果沾有油污、灰尘，可以松开压杆直接取下端盖进行擦拭清理，清理完成后对位放好端盖，依次扳下所有锁紧手柄即可完成密封，整个过程单人即可操作，不需要额外的吊装工具或者紧固件拆装工具，大幅提升现场运维的效率。针对绝缘连接的要求，窗体与金属端盖之间的连接部位做了绝缘隔离处理，金属压圈与窗体之间垫有绝缘衬垫，避免金属部件直接接触窗体造成局部应力集中，同时也能防止不同电位的金属部件通过窗体形成导电通路，满足设备的绝缘安全要求。
