CALB-CA180方形动力电池单体结构建模

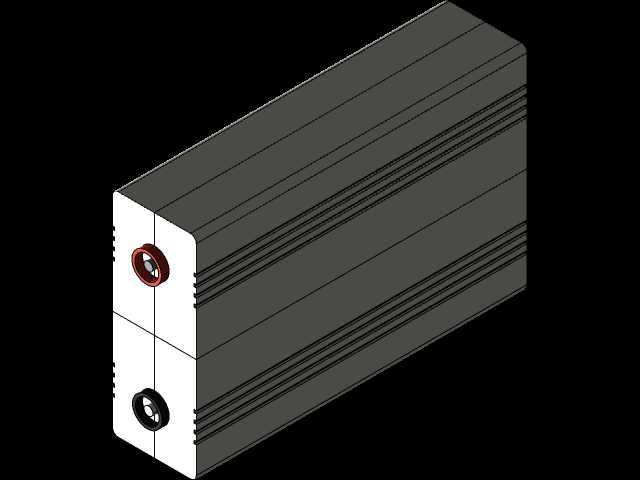

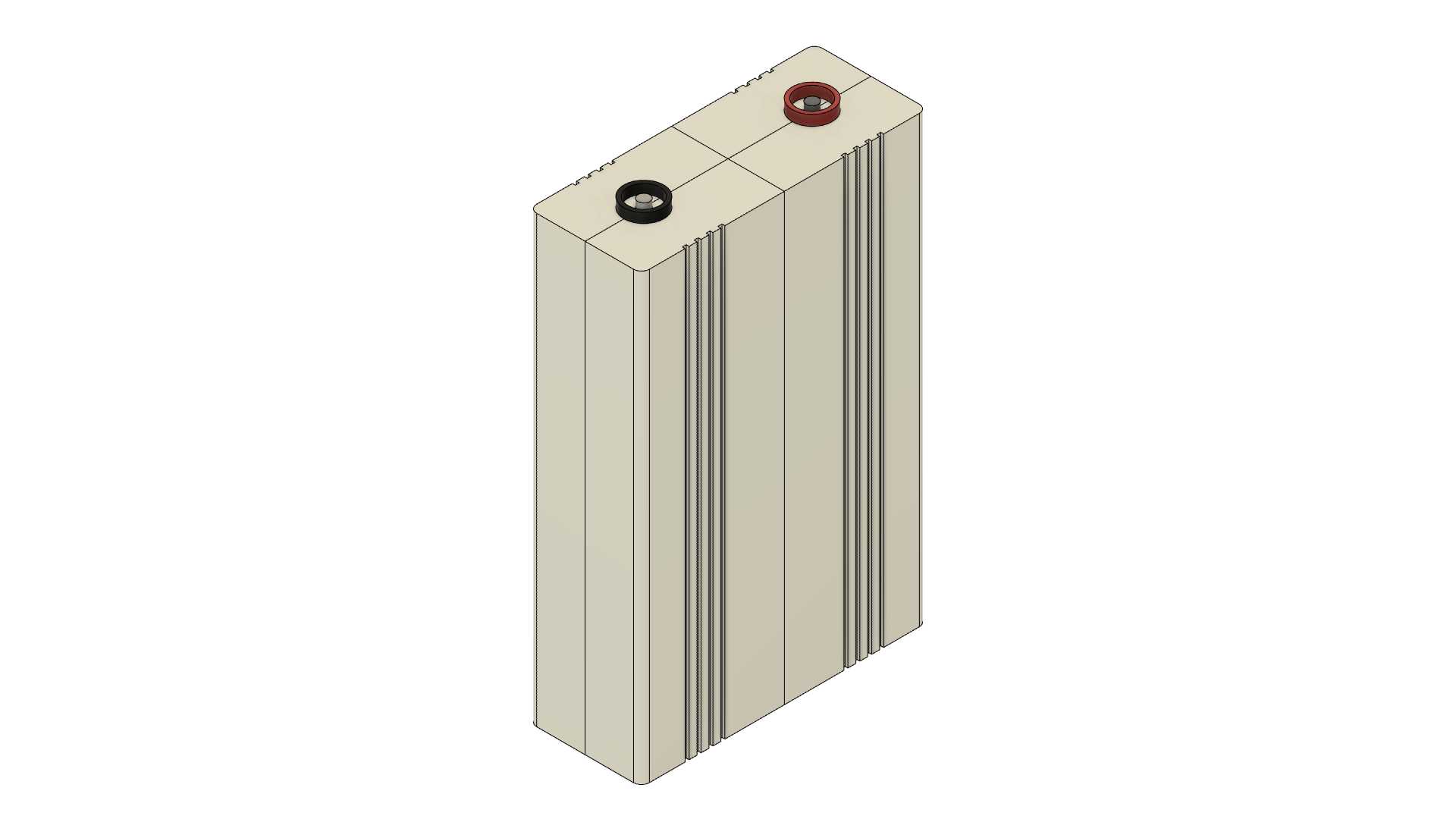

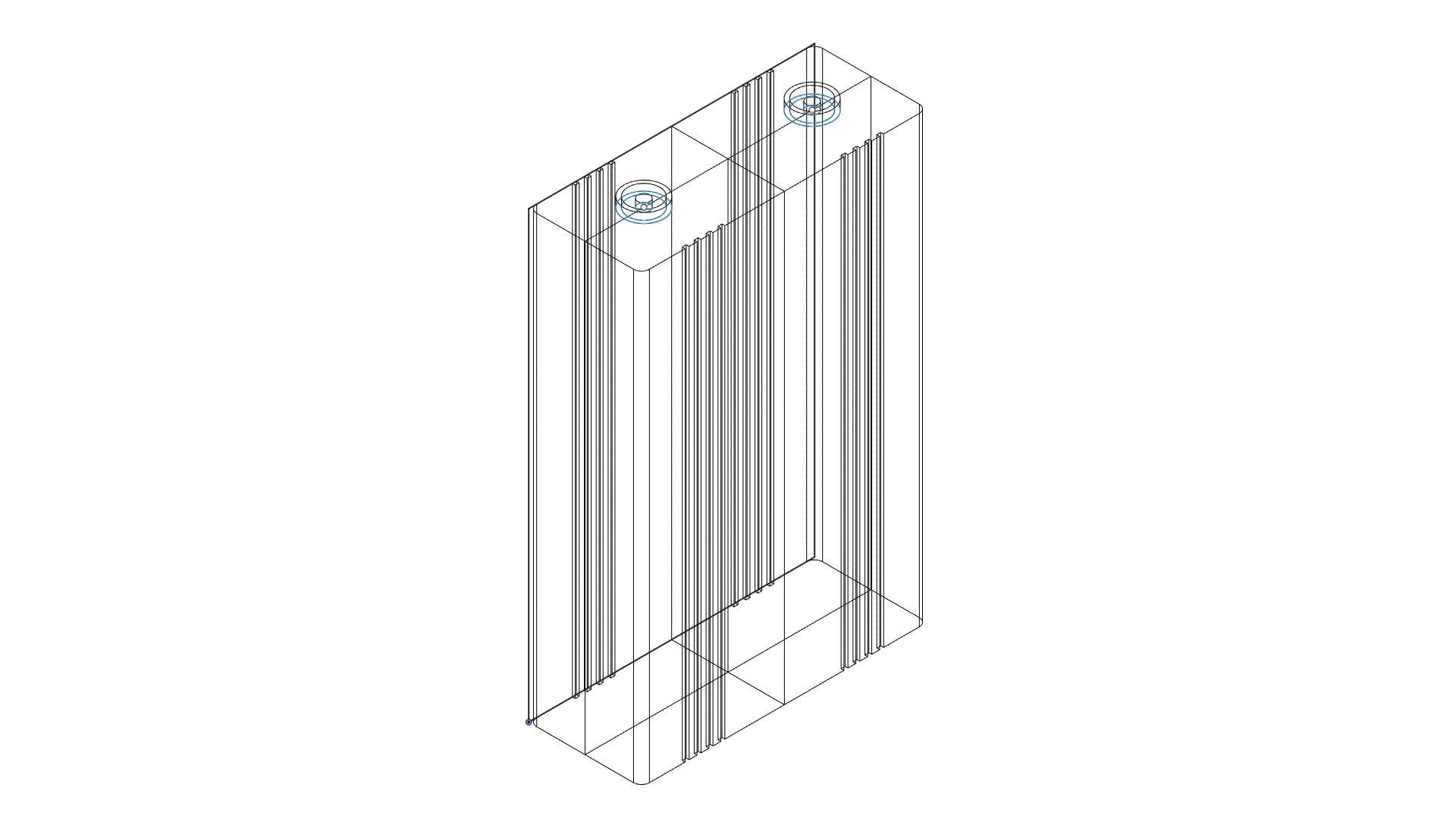

　　从实际应用场景来看，这类方形铝壳电芯主要适配对空间利用率、循环寿命有较高要求的储能场景，区别于圆柱电芯的排布方式，方形电芯的直边结构可以在模组装配时最大化利用包内空间，减少结构件的冗余设计，同时壳体自带的散热筋结构可以在成组后配合导热垫形成稳定的散热通道，降低大电流充放电过程中的电芯温差。建模过程中首先确定的是电芯的主体外形边界，整体为规则的长方体结构，壳体侧面设计有多道平行的竖向散热凸筋，这些凸筋并非装饰性结构，其凸起高度、间距都严格匹配实物参数，既可以提升铝壳自身的结构强度，避免充放电过程中壳体膨胀变形影响模组装配精度，也可以增大电芯侧面的散热面积，在自然冷却或强制风冷的模组结构中，能够有效提升热交换效率。在新能源储能与动力系统的结构设计工作中，方形磷酸铁锂电芯的三维建模是电池包集成设计环节的核心基础工作，本次建模的CALB-CA180电芯，是当前商用储能电站、低速电动车辆、工业后备电源系统中应用占比较高的大容量单体电芯，建模过程完全依托公开的产品规格参数完成，所有结构特征均匹配实物装配需求，可直接用于电池包的排布仿真、结构干涉检查、安装固定结构设计等工程场景。

　　电芯顶部的极柱设计是建模的重点细节，正负极柱分别布置在顶盖的对角位置，极柱的凸起高度、安装孔位尺寸都严格按照实物参数还原，极柱周边的绝缘密封结构也做了对应特征建模，这部分结构直接关系到后续铜排连接的设计精度，如果极柱位置或高度出现偏差，后续模组装配时会出现铜排安装应力、连接间隙过大等问题，直接影响导电性能与结构可靠性。顶盖部分除了极柱之外，还预留了注液孔、防爆阀的对应安装位特征，这些特征虽然尺寸较小，但在做电池包的安全结构设计时，需要预留对应的防爆泄压空间，避免上盖结构遮挡防爆阀导致泄压失效，因此建模时没有对这类细小特征做简化省略，保证结构完整性。

　　从安装边界来看，电芯的底部为平整平面，可直接适配模组内的定位胶层或底部支撑结构，侧面的散热筋平面可作为成组时的定位基准面，在进行模组堆叠设计时，可直接以该基准面做装配约束，快速完成多电芯的阵列排布，同时可以直接在模型中测量电芯之间的间隙，预留绝缘片、导热垫的安装厚度，避免后期出现装配干涉。在建模逻辑上，优先采用参数化草图绘制主体截面，通过拉伸命令生成电芯主体结构，再对侧面散热筋做阵列特征，保证所有筋位的尺寸一致性，顶盖部分单独做子装配特征建模，再与主体壳体做布尔合并，确保整体结构的尺寸链闭合，所有圆角、倒角特征都匹配实际加工工艺，没有出现工艺无法实现的尖锐棱角结构。

　　这类电芯模型在实际工程使用中，不仅可以用于结构装配验证，还可以导入热仿真软件中，结合极柱位置、壳体散热结构做温度场分布仿真，提前优化模组的散热通道设计，也可以导入结构力学仿真软件中，模拟电芯膨胀时的壳体应力分布，优化模组的固定约束结构，避免长期使用过程中结构件出现疲劳损坏。需要注意的是，建模过程中对电芯内部的卷芯结构做了简化处理，因为在电池包结构设计环节，内部卷芯的结构不会影响外部装配与仿真精度，过度还原内部结构反而会增大模型文件体积，影响装配与仿真的运行效率，仅保留外部所有与装配、散热、安全相关的结构特征，平衡模型精度与使用效率，完全满足结构设计、设备选型阶段的使用需求。
