迷你按键式智能继电器开关结构设计

　　这款小型智能开关的结构设计，核心围绕桌面级3D打印的工艺特性展开，适配家用小功率电路的通断控制需求，可直接嵌入常规86型暗盒内部，也可独立放置在桌面作为外接设备的控制节点使用。日常应用场景覆盖出租屋免布线改造、桌面外设集中供电控制、小型智能家居实验平台搭建等场景，不需要对原有墙面线路做大规模开槽改动，仅需通过螺丝固定主体结构，配合绝缘胶带做好接线端的绝缘防护即可完成装配，整体装配流程不需要专用工装夹具，普通用户借助常规十字螺丝刀就能完成全部组装工序。

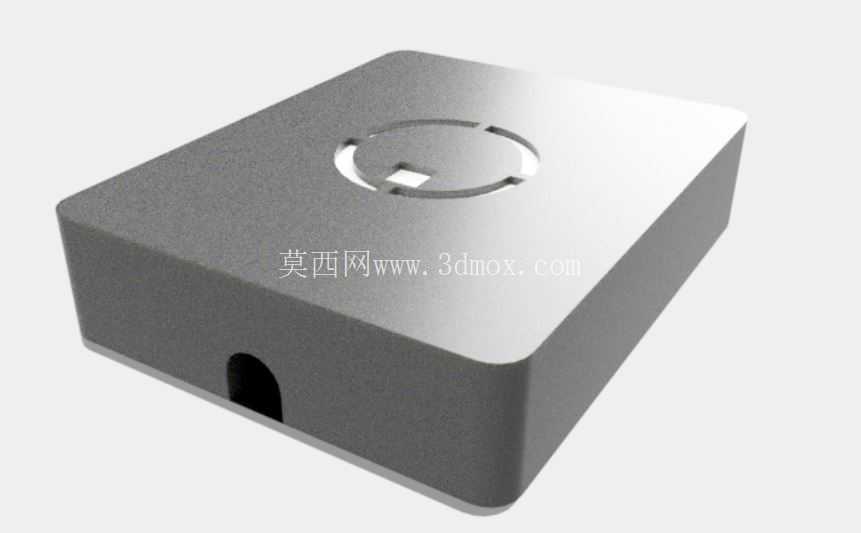

　　从功能实现逻辑来看，这款产品本质是带物理按键触发的智能继电器控制载体，顶面预留的环形按键安装位，既可以容纳轻触按键的触发行程，也能通过环形的透光间隙透出内部状态指示灯的光线，用户不需要凑近观察就能快速判断当前电路的通断状态。侧面预留的穿线孔位做了圆弧倒角处理，避免穿线时尖锐边角割破导线绝缘层引发短路风险，孔位尺寸适配常规0.75平方到1.5平方的铜芯导线，满足家用小功率负载的接线需求，最大承载电流匹配常规10A以内的阻性负载，可直接控制台灯、小功率排插、桌面路由器这类常用低功耗设备。

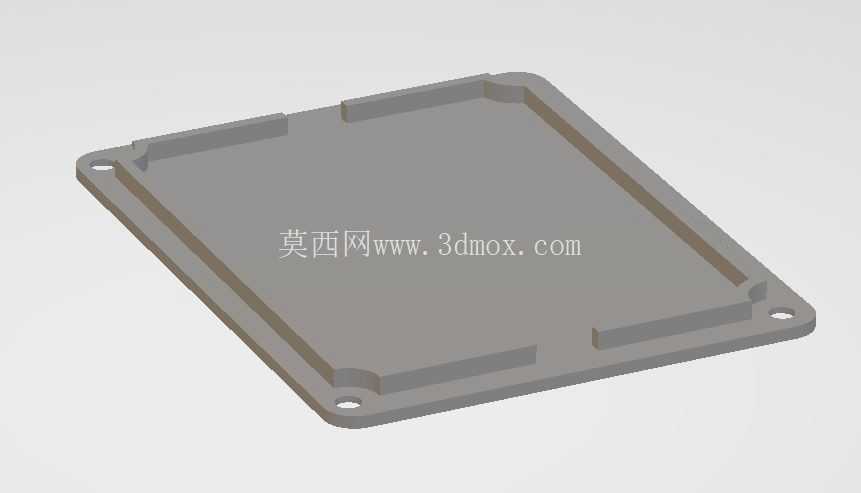

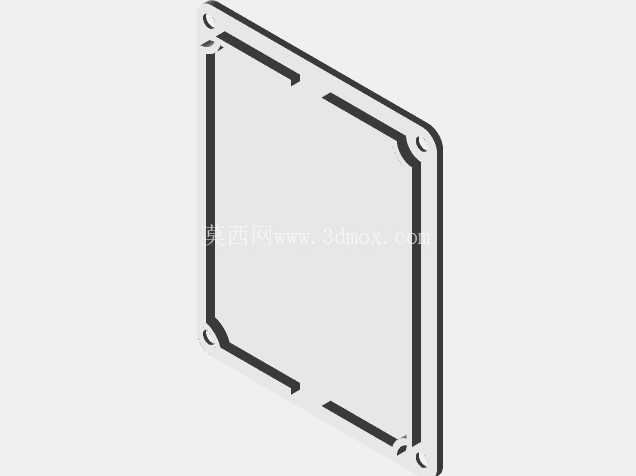

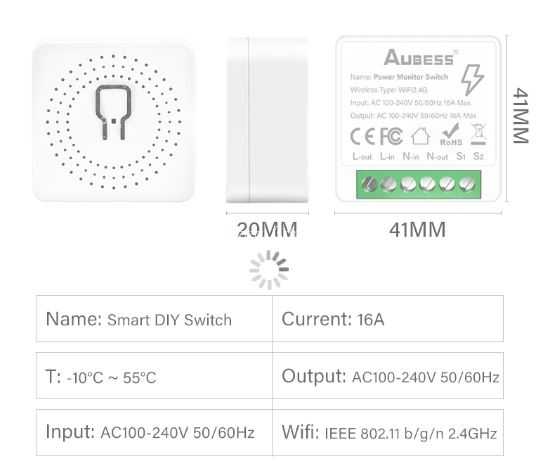

　　结构设计阶段充分考虑了3D打印的成型限制，整体外壳采用方正的圆角立方体造型，没有大角度的悬空结构，打印时不需要添加大量支撑结构，仅按键位置的环形凹槽需要少量易拆除的支撑，打印完成后仅需简单打磨去除支撑痕迹就能完成外壳的后处理。上下壳的配合间隙预留了0.2mm的装配公差，既可以通过卡扣结构实现初步定位，也能配合少量M2规格的自攻螺丝完成最终紧固，避免长期使用后壳体出现松垮异响的问题。内部腔体的尺寸预留完全匹配常用的迷你涂鸦智能继电器模组的安装孔位，模组放入腔体后不会出现晃动移位，接线端子位置刚好对准侧面的穿线孔，接线时不需要额外拉扯导线调整位置，降低了装配时的接线难度。

　　安装边界方面，产品整体外形尺寸控制在极小的范围内，方正的外壳可以直接放入常规86型开关暗盒的剩余空间内，不需要额外扩大暗盒开孔，也可以通过背面的双面胶或者螺丝孔固定在桌面、墙面等平整表面，安装位置不会占用过多空间。顶面的按键凸起高度控制在1.5mm以内，既保证了按压时的清晰手感，也不会因为凸起过高容易被误触，按键周围的环形间隙宽度控制在1mm，既可以透出内部指示灯的光线，也不会让灰尘轻易落入壳体内部，日常清洁时用干布擦拭顶面即可完成维护。壳体的壁厚统一设置为2mm，既保证了PLA、PETG等常用3D打印材料打印后的结构强度，日常拿取、安装时不会轻易出现开裂变形，也不会因为壁厚过厚导致打印时间过长、材料浪费过多的问题。

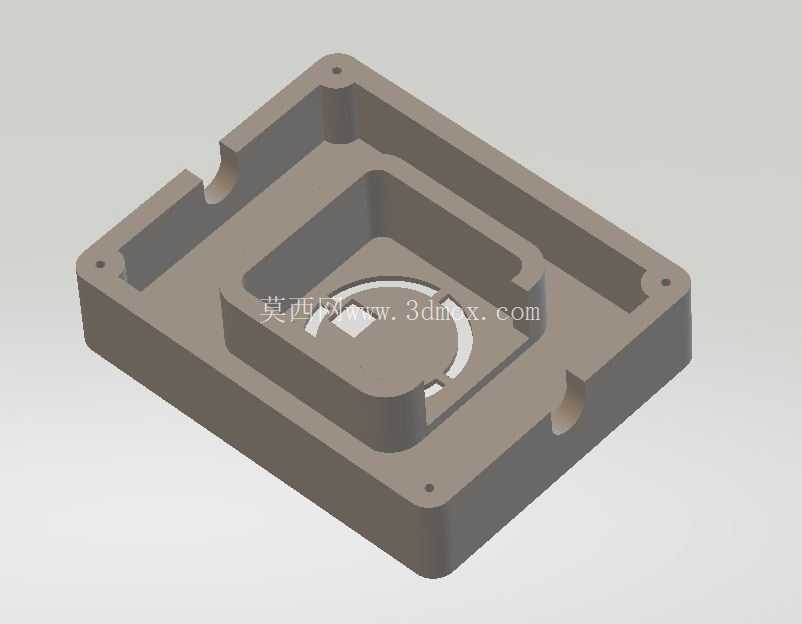

　　在细节处理上，壳体内部做了多条加强筋结构，既可以提升壳体的抗形变能力，也能对内部的继电器模组起到限位作用，避免模组在壳体内晃动导致接线松脱。按键位置的导向结构做了10度的拔模斜度，按压按键时不会出现卡滞问题，按键的行程预留了2mm的余量，匹配常规轻触按键的触发行程，按压反馈清晰，不会出现按不动或者触发不灵敏的问题。侧面穿线孔的位置距离壳体底部有3mm的距离，安装在墙面时导线不会被壳体底部挤压，避免导线绝缘层被压破的安全隐患。整体结构没有复杂的曲面造型，所有转角位置都做了R2以上的圆角处理，既符合3D打印的工艺要求，也避免了尖锐边角划伤安装人员的问题，日常使用时的安全性更有保障。
