自行车车把带附件结构三维设计作品

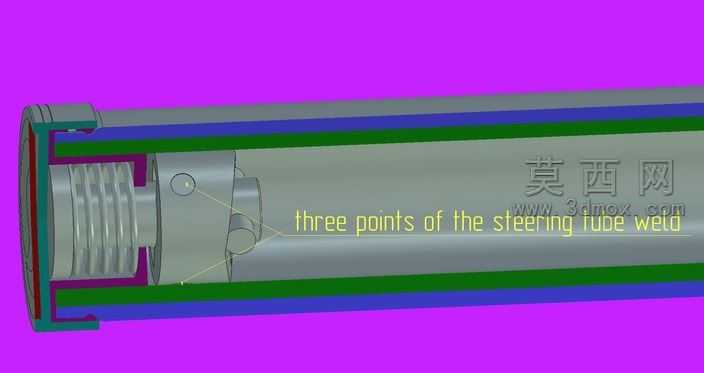

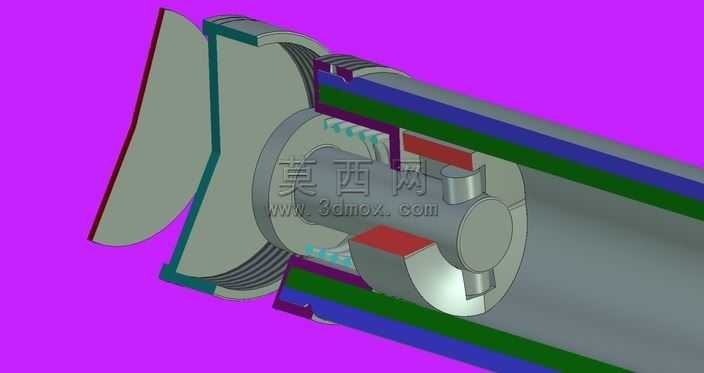

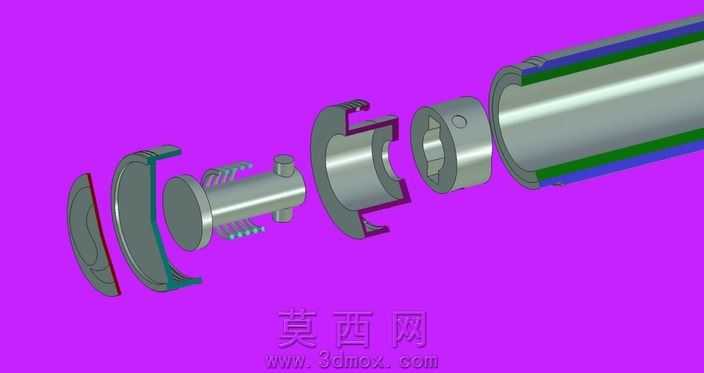

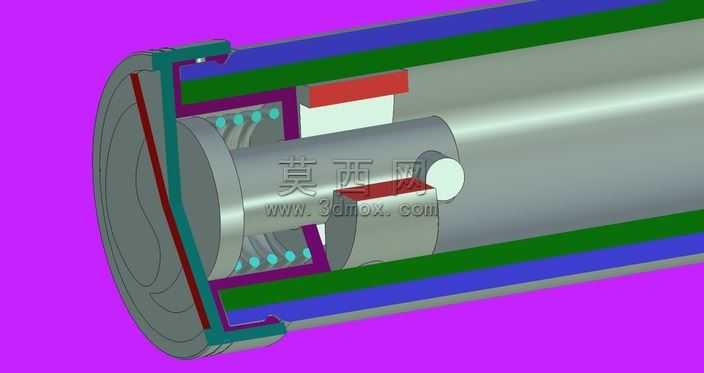

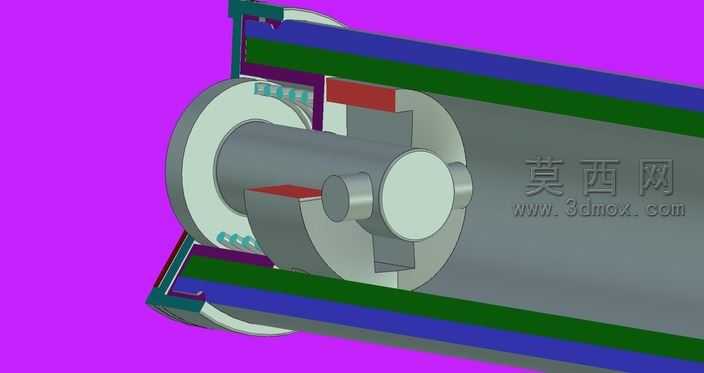

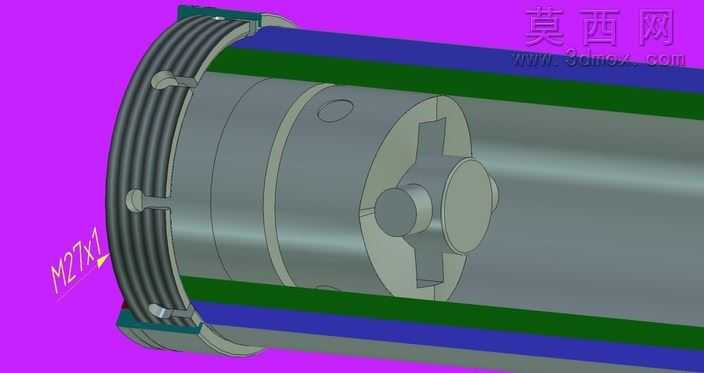

本作品为自行车车把带配套附件的三维结构设计，建模过程中严格遵循机械装配设计逻辑，先完成核心轴类零件的参数化绘制，以回转特征为基础构建轴身主体，通过拉伸切除特征加工出轴端的定位卡槽与销孔结构，保证轴件与周边套件的装配公差符合五金零件的通用配合标准。后续依次构建嵌套式套件结构，从内层的定位衬套到外层的夹持环件，每一个零件都单独完成材质赋予与结构校验：内层衬套采用耐磨硬质合金材质参数设置，表面添加细微的磨砂纹理渲染效果，还原金属衬套的真实质感；中间层的夹持构件通过拉伸、倒角、阵列特征完成多组定位凸台的制作，凸台与轴身卡槽的配合间隙控制在合理装配范围，避免出现干涉问题；外层的包覆结构采用分层色彩区分，绿色层模拟防滑包覆带的弹性材质，渲染时添加半哑光的橡胶质感，蓝色层模拟硬质固定压条，赋予亮面金属烤漆的材质效果，紫色背景为渲染阶段设置的纯色展示背景，用于突出装配体的内部结构层次。设计过程中重点考量车把附件的实际使用场景，所有构件的连接位置都做了圆角过渡处理，避免尖锐棱角带来的装配划伤风险，同时通过剖面视角的渲染展示，清晰呈现各零件的装配关系：轴件贯穿整个装配体中心，衬套套合在轴身外侧抵消转动摩擦，夹持构件通过凸台卡入轴身卡槽实现周向定位，外层压条与包覆带通过卡扣结构贴合在夹持构件外侧，实现车把位置的防滑与固定功能。建模全程采用全参数化驱动，每一个零件的尺寸都可根据实际车把管径参数进行调整，方便后续适配不同规格的自行车车把型号，渲染阶段采用正交剖面视角，无需拆分装配体即可完整展示内部的配合结构，材质设置区分金属、橡胶、硬质塑料三类不同质感，让整体结构展示清晰直观，既满足机械设计的结构合理性要求，也兼顾了展示阶段的视觉辨识度，能够为自行车车把配件的实际生产、装配教学提供直观的三维参考依据。
