德标全螺纹六角头带柄紧固螺栓

　　在重型钢结构厂房的梁柱节点拼接、输变电铁塔的横担固定、工业泵阀的法兰密封连接、机床床身的附件安装这些对紧固件抗振、防松有硬性要求的场景里，全螺纹六角头螺栓的出镜率远高于半螺纹螺栓，而遵循DIN933标准的带柄六角头螺栓，正是这类工况下的常用选型。很多刚入行的结构设计人员容易混淆全螺纹与半螺纹螺栓的适用边界，实际上当被连接件的总叠厚接近螺栓公称长度、或者需要在螺纹段加装薄型调整垫片、防松碟簧时，全螺纹结构能避免半螺纹螺栓光杆段无螺纹、无法调整锁紧位置的问题，这也是DIN933这类全螺纹螺栓在设备改造、现场安装适配场景中被大量选用的核心原因。

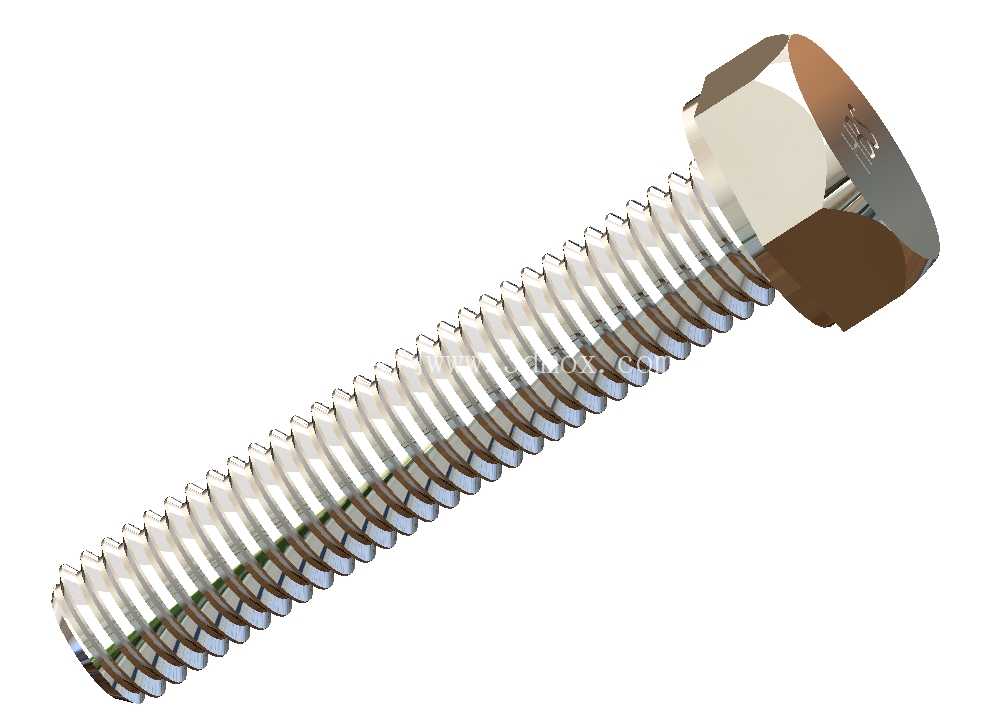

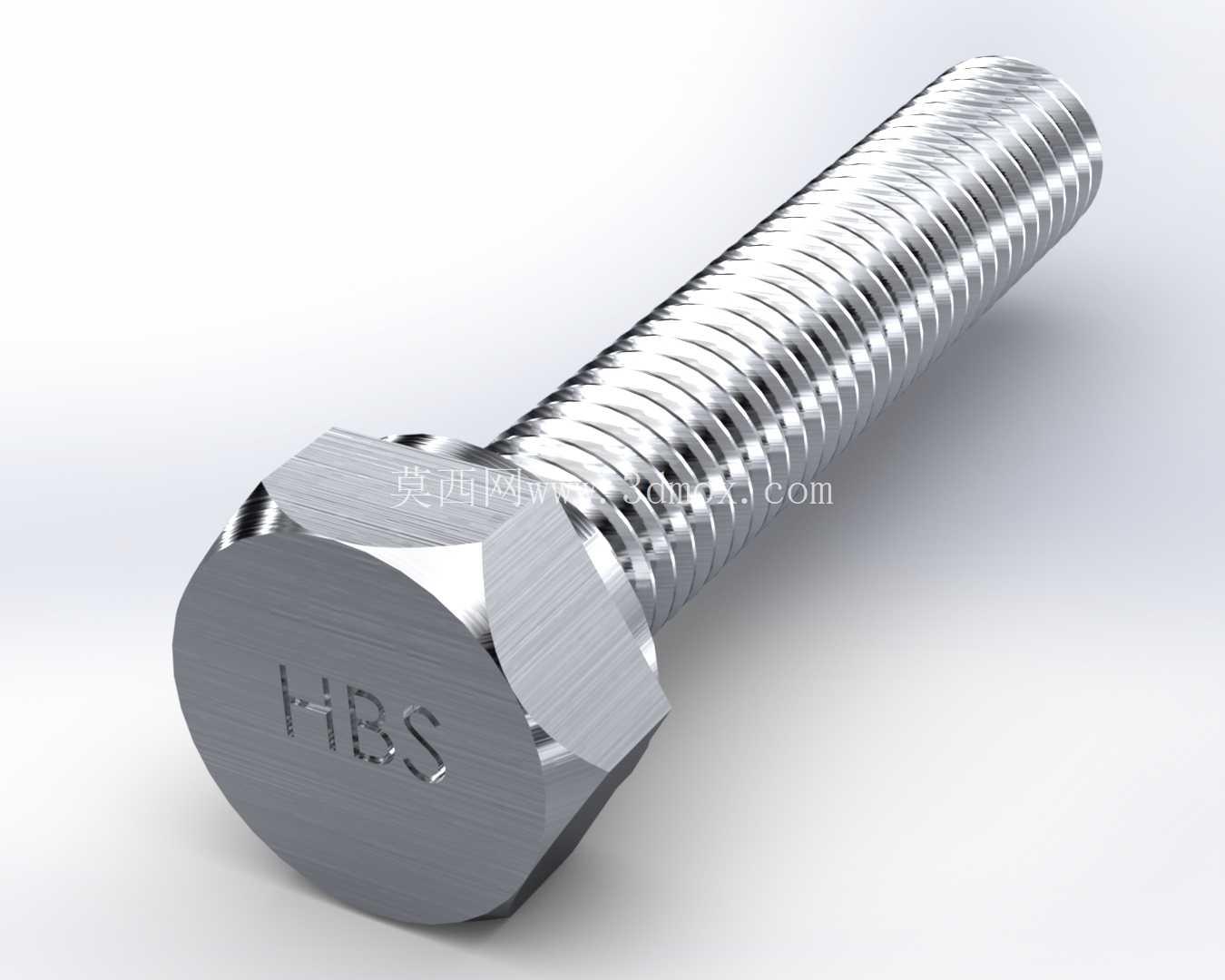

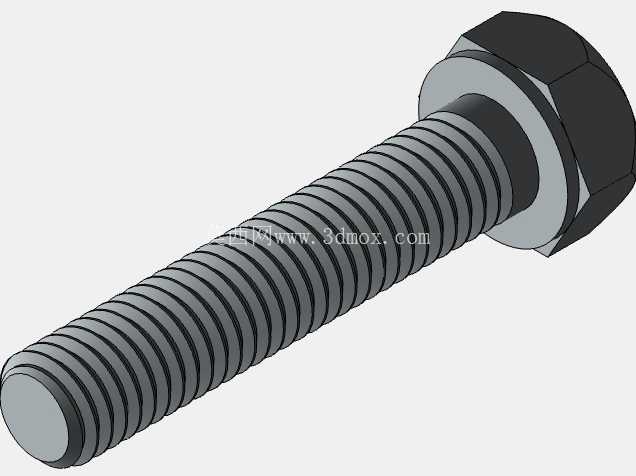

　　从功能特性上看，这类螺栓采用六角形头部设计，完全适配普通开口扳手、套筒扳手、气动扭矩扳手的作业要求，头部的承压面做了平整倒角处理，安装时能与被连接件表面、平垫表面充分贴合，避免局部应力集中压伤工件表面。全螺纹的设计意味着螺杆从头部支撑面下方一直到螺杆末端都加工有连续等距的三角螺纹，这种结构不仅让螺栓的有效旋合长度可以根据现场叠厚灵活调整，还能在承受轴向拉力时让整个螺杆段的应力分布更均匀，不会像半螺纹螺栓那样在光杆与螺纹的过渡位置出现应力突变，在承受交变载荷、振动载荷的连接场景中，抗疲劳断裂的表现更稳定。

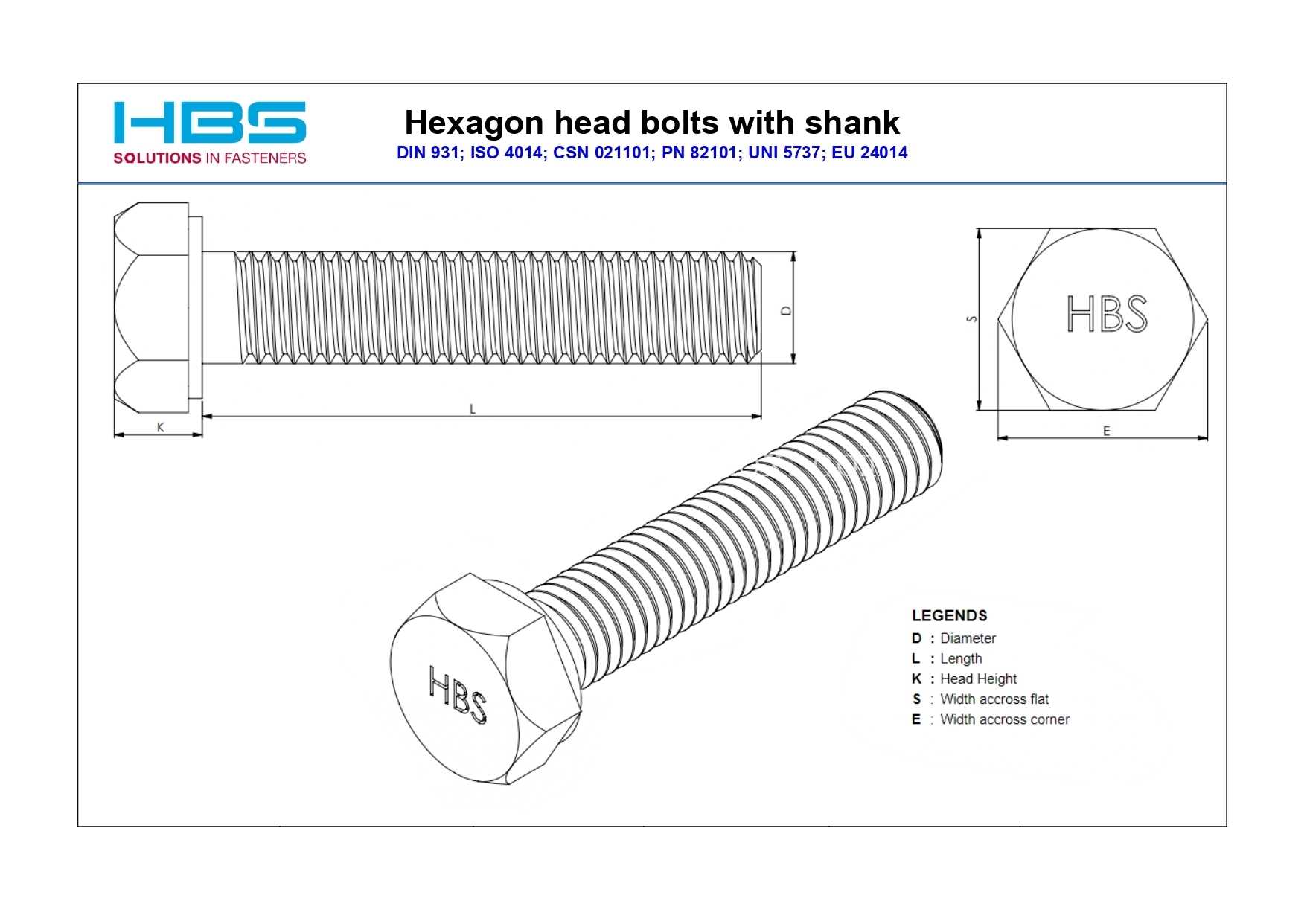

　　做这类标准件的三维建模时，首先要严格遵循DIN933标准里的尺寸公差要求，不能随意套用国标螺栓的尺寸参数：头部的对边宽度、对角宽度、头部厚度都有明确的公差带，建模时要预留出扳手空间的安装边界，比如M12规格的螺栓，头部对边尺寸为19mm，设计安装位时周边至少要留出3mm以上的扳手操作间隙，避免现场装配时扳手无法卡入。螺纹段的建模不能只做装饰性的贴图示意，要准确还原螺纹的大径、中径、小径尺寸以及螺距参数，因为在做虚拟装配干涉检查、有限元受力分析时，螺纹的啮合尺寸直接影响仿真结果的准确性；螺杆末端的倒角也要按照标准做45度倒角处理，这个细节不仅是为了安装时方便旋入螺纹孔，也能避免螺杆末端的锐边划伤操作人员、损坏配套的内螺纹。

　　在实际选型应用中，这类螺栓多采用碳钢或合金钢材质加工，根据强度等级不同可以适配不同的载荷场景：8.8级及以上的高强度螺栓多用于需要预紧力的钢结构连接、重型设备组装场景，4.8级的普通强度螺栓则多用于电气柜固定、轻型支架拼接这类低载荷场景。设计安装结构时要注意，全螺纹螺栓的螺纹牙底是应力集中的位置，如果连接结构存在较大的横向剪切力，不能单纯依靠螺栓杆承受剪切，需要配套加装定位销或者抗剪套来分担横向载荷，避免螺纹牙受力变形导致连接失效。另外在有防腐要求的户外场景、化工设备场景中，这类螺栓会根据需求做镀锌、达克罗或者不锈钢材质处理，建模时可以根据应用场景调整材质的外观参数，还原不同表面处理的质感。

　　很多设计人员在调用这类标准件模型时，容易忽略螺纹旋合长度的校核，按照机械设计的通用要求，钢制被连接件的螺纹旋合长度至少要达到螺栓公称直径的0.8倍，铸铁、铝合金等软质材料的旋合长度则要达到公称直径的1.2-1.5倍，全螺纹螺栓的优势就是可以灵活调整旋入深度，不需要像半螺纹螺栓那样严格计算光杆段的长度匹配，在多品种小批量的设备定制场景中，能大幅减少紧固件的规格种类，降低生产现场的物料管理难度。在做整机的三维装配时，准确还原这类螺栓的外形尺寸，还能提前排查安装间隙不足、螺栓与周边运动部件干涉的问题，减少后续加工装配阶段的设计变更。
