石油作业用辊式电缆承载支撑托架

　　在陆地石油钻采、井下作业及油田管线布设现场，电缆的走线防护与承载固定一直是现场布线环节的核心痛点，常规的扁钢焊接支架在电缆拖拽移位时极易刮伤线缆外护套，长期受户外风沙、原油腐蚀还容易出现焊缝开裂、固定点松脱的问题，这款辊式电缆承载支撑托架正是针对这类现场工况做的定向结构优化。从实际使用场景来看，这类托架多安装在钻井平台侧方走线槽、修井机作业臂走线位、油田集输站的线缆桥架转角处，用来承托大直径动力电缆、信号控制线缆，避免线缆在设备移位、收放过程中与刚性金属结构直接摩擦，同时给线缆提供稳定的支撑弧度，防止线缆长期弯折出现芯线断裂的问题。

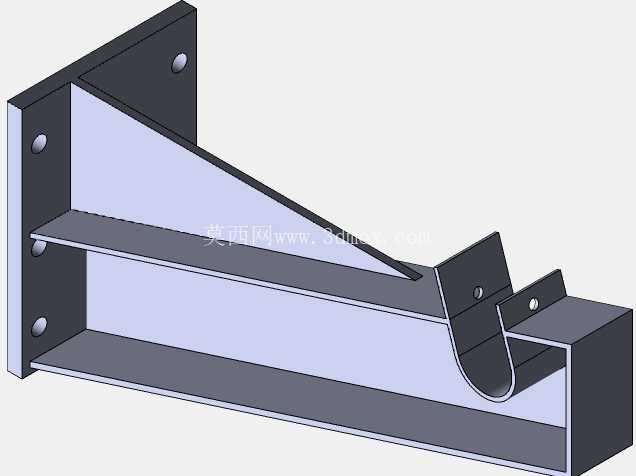

　　从结构功能特性上拆解，这款托架采用L型主承载背板加斜向加强筋的焊接结构，背板上预留三个等距分布的沉头安装孔，适配现场常用的M12膨胀螺栓或设备预装螺纹孔安装，安装时背板完全贴合安装基面，受力直接传递到基面结构上，不会出现悬臂受力导致的托架变形。主承载面采用双层槽钢式结构，上层承托面的末端设置带圆弧过渡的辊式承托组件，辊轮两侧通过带孔耳板与主架体螺栓连接，辊轮的圆弧槽直径适配常用的25-50mm外径石油专用电缆，电缆在辊轮上滑动时为滚动摩擦，相比常规支架的滑动摩擦阻力降低70%以上，拖拽线缆时不需要额外施加过大拉力，也不会刮伤线缆的聚氨酯外护套。斜向加强筋从背板上部一直延伸到主承载面的中后段，完全覆盖悬臂受力的最大弯矩区域，按照现场常用的承载需求核算，单组托架可以稳定承托120kg以内的线缆集中载荷，不会出现下挠变形。

　　设计过程中优先考虑了现场安装的容错性，背板的安装孔采用长圆孔与圆孔组合的排布方式，上下两个安装孔为竖向长圆孔，中间孔为定位圆孔，现场安装时可以根据基面的螺栓孔位偏差做上下10mm范围内的位置调整，不需要现场重新扩孔，大幅降低高空作业的安装难度。辊轮组件的连接耳板采用可拆卸螺栓固定，后期如果辊轮出现磨损，不需要整体拆卸托架，只需要拆下连接销就可以快速更换辊轮配件，减少现场维护的停机时间。托架的所有外露边缘都做了R3以上的圆角钝化处理，没有尖锐的切割毛刺，避免安装和布线过程中划伤施工人员，也防止刮蹭线缆外护层。

　　从安装边界尺寸来看，这款托架的背板总高度为320mm，主承载面的水平伸出长度为280mm，整体结构宽度为150mm，安装时需要预留的基面最小安装尺寸为350mm（高）×180mm（宽），安装完成后托架向外伸出的最大距离为300mm，相邻两组托架的布设间距建议控制在1.2-1.5m，针对大直径重载电缆可以将间距缩小到0.8m，保证线缆的垂度在允许范围内。辊轮的最低点距离主承载面的高度为40mm，线缆穿过辊轮槽后与主承载面之间预留了足够的散热间隙，避免多根线缆堆叠时出现积热问题。整体结构采用普通碳素结构钢焊接成型，表面做喷塑防腐处理，可以适应油田现场高盐雾、高湿度的户外使用环境，不需要额外做防腐维护就能满足5年以上的户外使用要求。

　　在实际布线作业中，这款托架还可以多组组合使用，在走线转角位置搭配不同角度的安装基面，形成连续的线缆承托路径，相比传统的焊接式电缆支架，不需要现场做焊接作业，所有连接都采用螺栓紧固，适合在防爆要求高的油田作业现场使用，避免焊接火花带来的安全隐患。辊轮的转动阻尼经过适配调整，不会因为线缆自重出现自行转动，也不会在拖拽线缆时出现卡滞，即便是带铠装的重型石油电缆，也能顺畅地在托架上移位调整，完全满足油田现场线缆布设、日常维护移位的使用需求。
