钻井塔用多卡位电缆固定支撑构件

　　在油气钻井、地质勘探的野外塔架作业场景中，井架主体结构上会排布大量动力电缆、信号线缆、液压控制管线，这些线缆如果直接悬空铺设或者随意绑扎，在井架长期受风载振动、设备运行传导震动的影响下，很容易出现绝缘层磨损、线缆拉扯断裂、管线排布混乱干扰检修的问题，这类专门适配钻井塔架安装的电缆支撑固定件，就是为解决这类现场布线痛点设计的。从结构设计逻辑来看，整个构件采用分体组合式的钢结构形式，底部是一块带安装孔位的平板基座，基座上设置了三个长条形腰型安装槽，腰型槽的设计是为了适配塔架上预焊的安装螺栓位置偏差，现场安装时不需要额外在塔架主材上重新钻孔，只需要将腰型孔对准预焊螺栓，调整好构件的水平位置后拧紧螺母即可完成基座固定，能大幅降低高空作业的安装难度，减少现场动火、钻孔的作业风险。

　　基座上垂直排布了五组带圆弧卡口的立式支撑臂，每组支撑臂的卡口弧度都做了钝化圆角处理，不会割伤线缆外层的绝缘护套，相邻支撑臂之间的间距经过精准核算，既可以满足多根不同线径的电缆分层排布，也能避免线缆之间相互挤压摩擦，支撑臂和基座的连接位置都加焊了三角形加强筋，在野外强风环境下，即使线缆受风力摆动产生侧向载荷，加强筋也能保证支撑臂不会出现弯折变形，整个构件的所有外露边缘都做了倒角去毛刺处理，避免安装和后期检修时划伤作业人员。

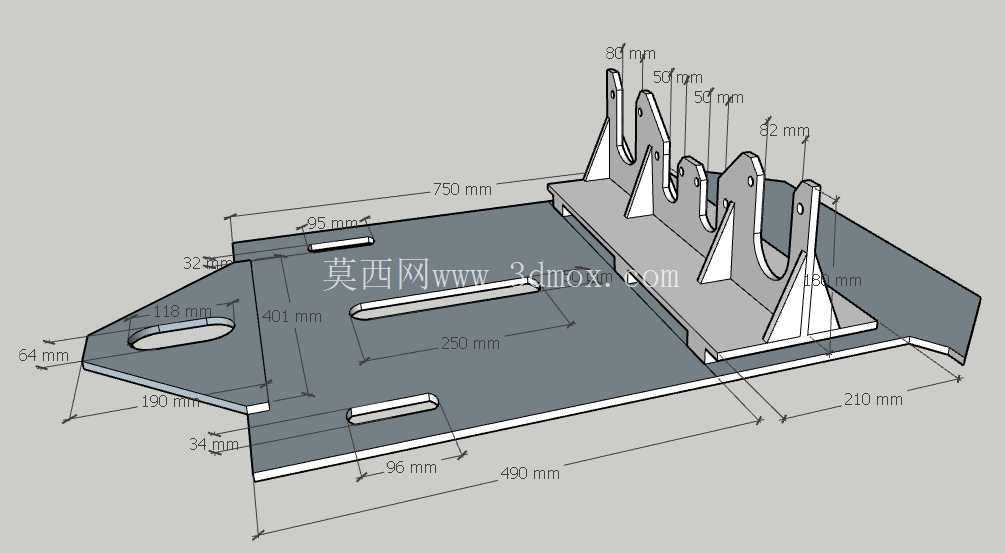

　　从安装边界尺寸来看，整个基座的总长度为490mm，总宽度为210mm，基座最外侧的吊装定位孔距离端部64mm，这个尺寸刚好适配钻井塔架上常用的等边角钢主材宽度，不会出现基座悬空或者超出主材宽度的情况；立式支撑臂的总高度为82mm，相邻支撑臂的中心间距为50mm，最外侧支撑臂距离基座端部的尺寸为750mm的排布基准内，能够覆盖井架上常规的线缆排布宽度，基座上的腰型槽长度分别为250mm、95mm、96mm，可调节的安装余量足够抵消塔架加工、现场焊接带来的位置误差，支撑臂上的卡口宽度适配直径30mm到50mm的常规电缆，也可以固定多根细径的控制线缆，现场布线时可以根据线缆的走向，将不同功能的线缆分别卡入对应的卡口，用扎带或者抱箍简单固定即可，不需要额外做复杂的绑扎处理。

　　这类构件在实际使用中，除了固定电缆之外，也可以用来临时固定气路管线、小型的液压支管，相比传统的现场焊接角钢支架，这种预制好的标准件不需要现场切割焊接，安装效率能提升60%以上，而且构件的镀锌防腐层在出厂时就已经处理完成，野外露天环境下的使用寿命比现场焊接刷漆的支架长3到4倍，后期如果需要调整线缆排布，只需要松开安装螺母调整构件位置，或者增减支撑臂上的固定件即可，不会对塔架的主体结构造成损伤。在结构建模的过程中，需要重点关注腰型孔的位置公差、支撑臂的垂直度、加强筋的焊接焊脚尺寸，这些细节直接影响现场安装的适配性和构件的承载能力，尤其是支撑臂的卡口圆弧尺寸，不能出现尖锐棱角，否则长期摩擦会导致线缆绝缘层破损，引发漏电或者信号中断的故障，基座的平面度也要控制在合理范围内，避免安装时出现基座和塔架主材贴合不牢，受震动后螺栓松动的问题。
