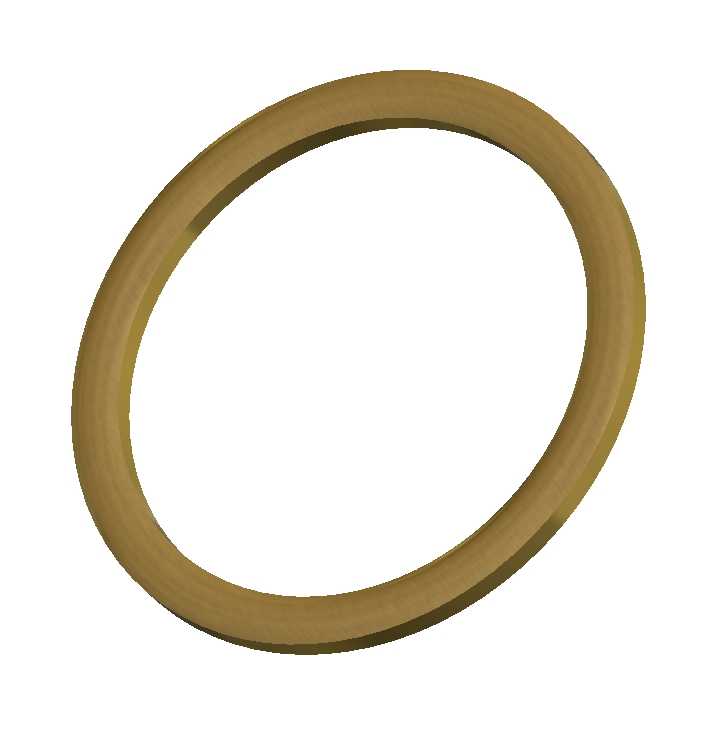

DIN7603-D型铜质密封环结构设计

　　在液压管路接头、燃油系统连接面、气动元件密封副这类需要实现静密封的工业场景里，密封失效带来的介质泄漏、压力损失、设备停机风险一直是结构设计阶段需要重点规避的问题，DIN7603-D型密封环就是针对这类硬密封配合面开发的标准密封元件。这类密封环的截面为规整的矩形，区别于常见的O型圈圆形截面，在安装压紧过程中不会出现截面过度形变挤入配合间隙的问题，尤其适配公制、英制标准的螺纹接头端面密封，在汽车燃油管路、航空液压系统、通用工业机械设备的油路、气路连接位置都有广泛应用。从设计逻辑上看，这类密封环采用铜质基材，本身具备适中的硬度与延展性，在螺栓预紧力的作用下，能够充分填充配合端面上微观的加工刀痕、凹凸不平的缺陷，在两个刚性金属连接面之间形成连续的密封阻隔层，阻断流体介质的渗漏路径。和橡胶类密封件相比，铜质密封环能够耐受更高的工作温度与压力，不会出现橡胶材料长期使用后的老化、溶胀问题，在矿物油、燃油、部分腐蚀性气体介质的工作环境下，能够长期保持稳定的密封性能，不需要频繁更换维护。

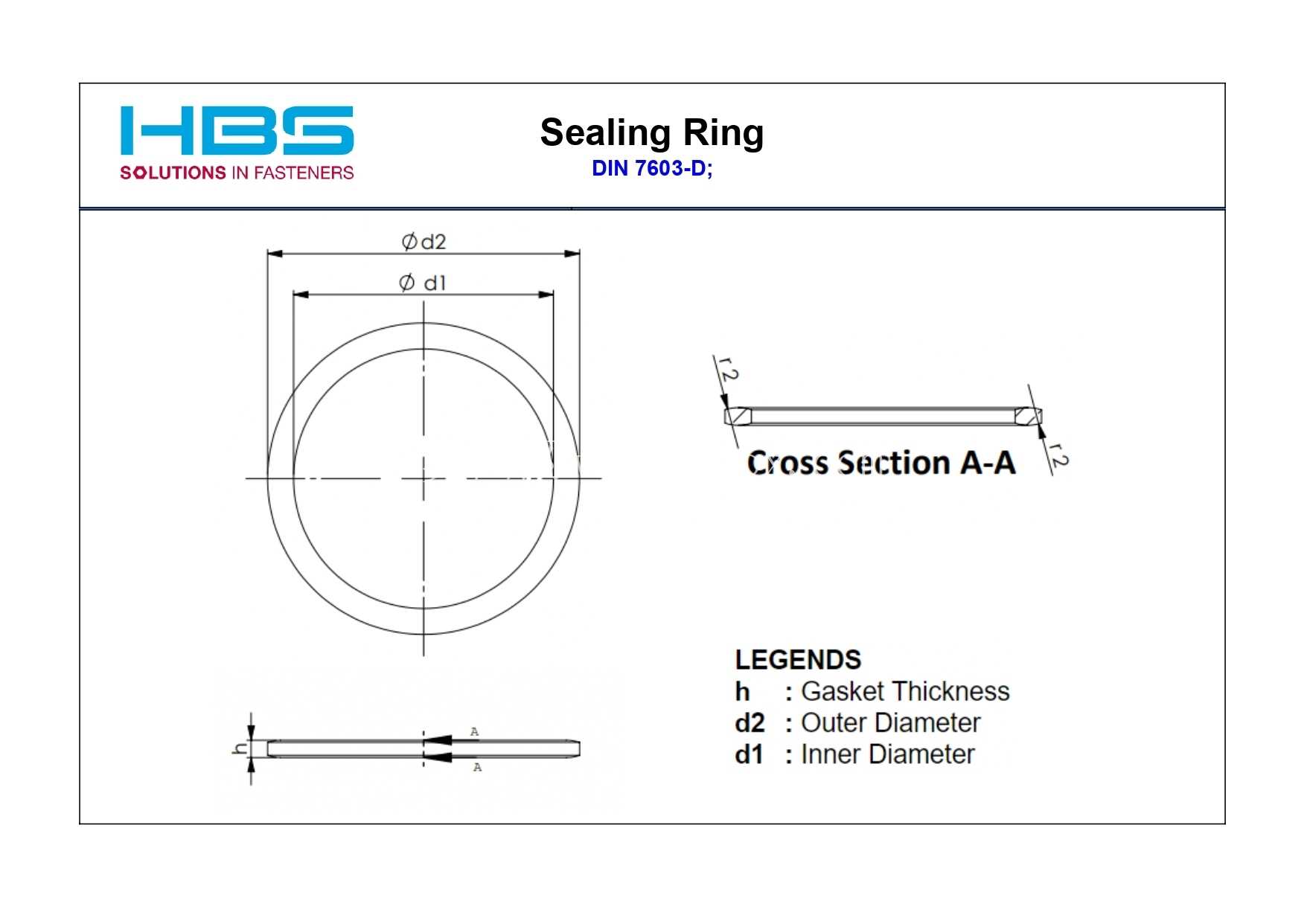

　　建模过程中需要严格把控密封环的内外径尺寸公差，内径需要适配对应规格的接头螺纹外径，保证安装时密封环能够顺利套入接头，不会出现卡滞、偏斜的问题；外径则需要匹配接头端面的密封槽或者密封凸台的边界尺寸，避免压紧后密封环外缘超出配合端面，影响周边部件的安装。密封环的厚度尺寸需要结合配合面的压缩量要求设计，常规应用场景下，安装后的压缩率控制在10%到15%区间，既能够保证足够的密封比压，又不会因为压缩量过大导致密封环出现塑性形变、无法重复拆装使用。

　　在实际选型应用时，需要结合工作介质的压力、温度参数匹配对应的基材硬度，高压工况下可以选择硬度稍高的铜合金材质，避免密封环在高压介质的冲击下出现吹损失效；低压常温工况下选择偏软的紫铜材质，能够获得更好的贴合密封效果。安装过程中需要保证配合端面的清洁度，避免金属切屑、杂质夹在密封环与配合面之间，造成密封面的划伤或者密封间隙；预紧螺栓时需要按照对角顺序逐步拧紧，保证密封环整个圆周方向受到的压紧力均匀，避免出现局部压力不足导致的渗漏问题。这类密封环的环形结构没有额外的定位结构，安装时需要注意与接头保持同轴，避免偏装导致的密封面有效接触宽度不足，影响密封可靠性。

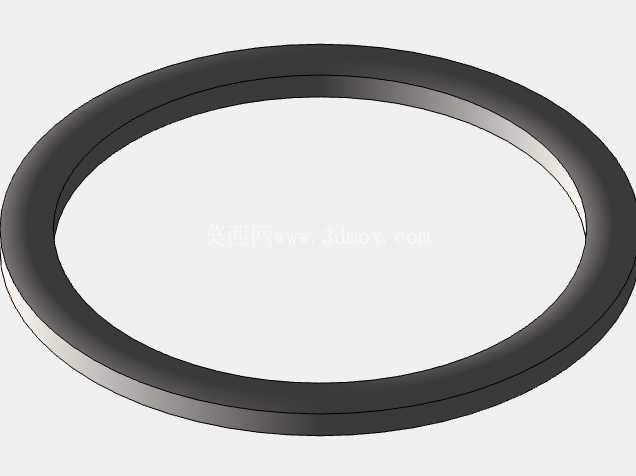

　　在航空航天领域的应用中，这类密封环还需要经过表面钝化处理，提升基材的抗腐蚀能力，适应高空复杂的温湿度环境；在汽车动力系统的应用中，密封环需要耐受发动机运行时的持续高温，以及机油、燃油的长期浸泡，保证整车全生命周期内的密封可靠性。建模时对环形截面的边角做了微小的倒圆处理，避免安装过程中尖锐的边角刮伤配合端面的加工表面，破坏密封面的平面度；同时整个环形的圆度公差控制在标准要求范围内，保证圆周方向的截面尺寸一致，压紧后各位置的压缩量均匀。和其他形式的密封垫片相比，D型密封环的结构紧凑，占用的安装空间小，不需要在配合端面上加工深度较大的密封槽，能够有效降低接头零件的加工难度与成本，在小尺寸管路接头的密封场景下具备明显的应用优势。
