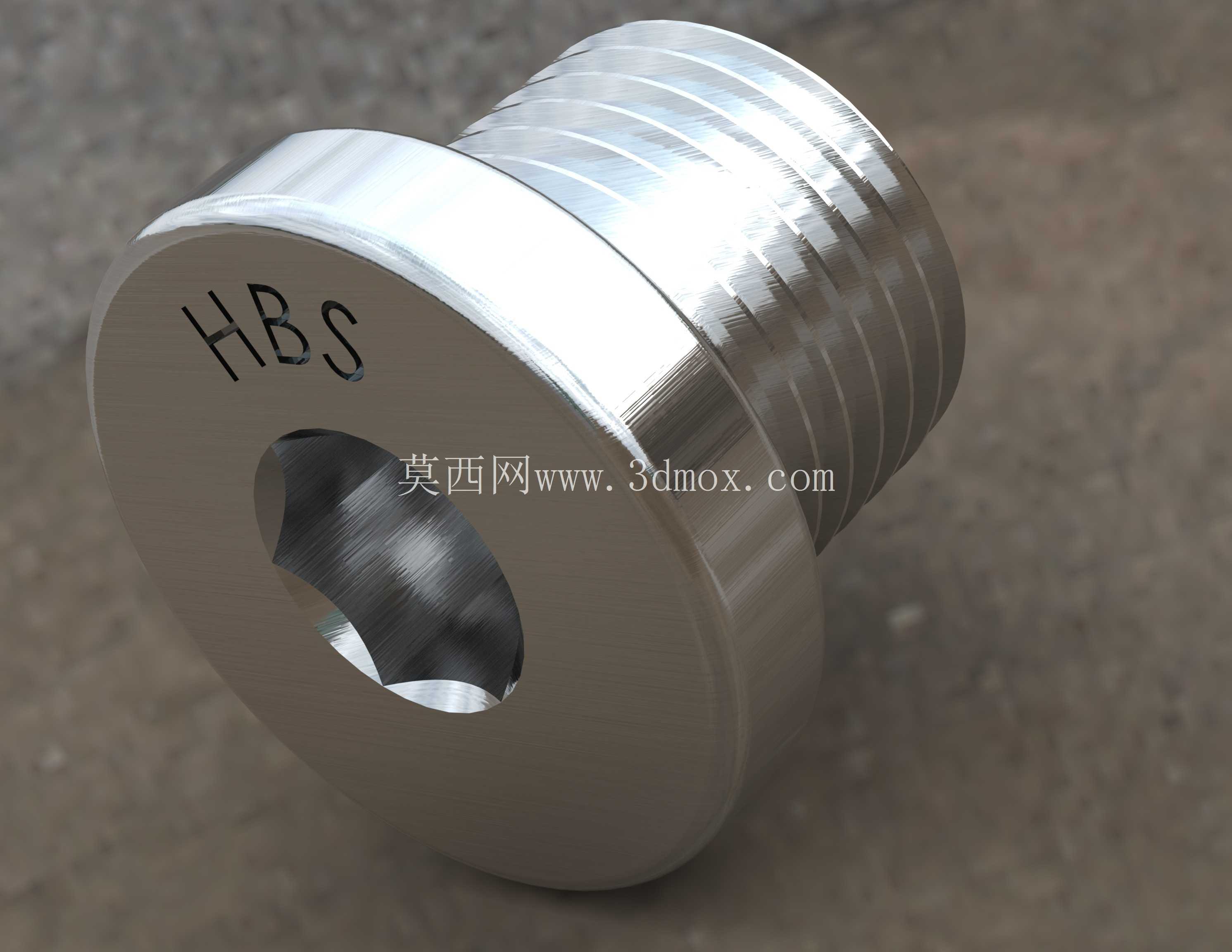

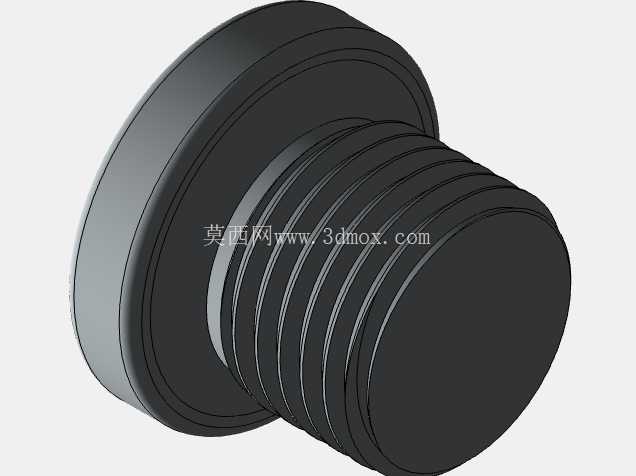

DIN908标准内六角圆柱螺纹堵头结构设计

　　在液压阀块、气动管路、燃油输送系统、制冷机组的油路气路设计中，螺纹堵头是最容易被忽略却直接决定系统密封可靠性的基础零件，DIN908标准的内六角圆柱螺纹堵头，是目前工业管路封堵场景中应用最广泛的标准件之一。不同于外四方堵头需要较大的外部操作空间，也不同于锥管螺纹堵头对拧紧力矩的严苛要求，这款内六角圆柱螺纹堵头的驱动结构设置在零件端面中心，安装时仅需将内六角扳手插入端面的内六角沉孔即可完成拧紧操作，特别适合安装空间紧凑、管路排布密集的阀组集成场景，比如工程机械的液压阀块安装面，往往在几十平方厘米的区域内排布了十数个油口，留给堵头的操作空间仅能容纳标准内六角扳手，外驱动结构的堵头根本无法完成安装。

　　从功能设计逻辑来看，这款堵头采用圆柱外螺纹加端面密封的组合结构，螺纹部分承担机械连接与径向定位作用，堵头的法兰端面与被连接件的安装面贴合，配合密封垫片或者O型圈实现端面静密封，相比传统的锥螺纹依靠螺纹牙型变形实现密封的形式，这种结构的密封可靠性更高，对安装孔的螺纹加工精度要求更宽松，重复拆装后的密封性能衰减更小，在需要定期维护拆解的液压系统、润滑系统中，这种堵头的维护成本远低于锥螺纹堵头。很多刚入行的结构设计师容易混淆DIN908与其他内六角堵头的标准边界，实际上DIN908标准对堵头的螺纹长度、内六角对边深度、法兰盘外径、头部厚度都做了明确的尺寸规范，比如对应常用的公制细牙螺纹与英制管螺纹规格，内六角的对边尺寸要保证足够的扳手接触深度，避免拧紧时出现扳手滑脱、内六角孔拧圆的失效问题；法兰盘的外径尺寸要覆盖安装孔的密封面宽度，保证密封件有足够的压缩余量，不会在压力冲击下被挤入螺纹间隙。

　　在实际建模与选型过程中，首先要明确安装边界：被连接件的螺纹底孔深度要大于堵头的螺纹旋入长度，预留至少1-2个螺距的安全间隙，避免堵头拧到底后端面无法贴合密封面；内六角孔的深度设计要保证标准内六角扳手能够插入至少三分之二的孔深，同时不能打穿堵头的密封端面，避免出现贯通泄漏；堵头头部的法兰厚度要满足拧紧力矩下的强度要求，在额定拧紧力矩下不能出现法兰盘变形、螺纹滑牙的问题。在液压系统的应用场景中，这类堵头往往要承受十几甚至几十兆帕的工作压力，部分高压工况下还会伴随管路的压力脉冲与振动，因此堵头的螺纹旋合长度不能过短，一般要求有效旋合长度不小于1倍螺纹公称直径，保证足够的螺纹连接强度，避免压力冲击下堵头脱出造成泄漏事故。

　　从加工工艺的角度反向推导建模细节，这款堵头的外形采用回转体结构，适合采用数控车床一次装夹完成外圆、螺纹、端面的加工，端面的内六角孔可以采用冷镦成型或者铣削加工，批量化生产时冷镦工艺的加工效率更高、零件的金属流线更完整，强度表现更好。建模时需要注意螺纹收尾的退刀槽尺寸，退刀槽的直径要小于螺纹小径，宽度要满足螺纹加工刀具的退刀需求，避免出现螺纹加工不到位、装配时干涉的问题；内六角孔的入口处需要设计微小的倒角，既可以去除加工毛刺，也能引导内六角扳手顺利插入，提升现场装配的效率。很多三维建模新手在做这类标准件时，容易忽略螺纹与密封端面的垂直度要求，实际上密封端面与螺纹轴线的垂直度是影响密封性能的关键形位公差，如果垂直度超差，拧紧后密封面会出现单侧间隙，即使加大拧紧力矩也无法实现可靠密封，建模时需要明确这个形位公差的设计基准，以螺纹轴线为基准标注密封端面的垂直度要求，同时内六角孔的轴线也要与螺纹轴线重合，避免拧紧时出现偏载，导致螺纹受力不均出现滑牙。

　　在不同的应用场景中，这款堵头的材质选择也有区别，普通液压润滑系统多采用碳钢镀锌处理，兼顾强度与防腐蚀能力；腐蚀介质管路、海洋设备场景多采用304或者316不锈钢材质；食品医药行业的管路则会采用符合卫生级要求的不锈钢材质，配合食品级密封件使用。密封形式的选择也需要匹配工况，常温低压工况可以采用紫铜垫片或者铝垫片，高压高温工况可以采用丁腈橡胶或者氟橡胶O型圈，部分需要反复拆装的场景还可以在密封端面设计组合密封槽，进一步提升密封可靠性。在做管路系统的三维装配时，这类标准堵头可以做成参数化模型，根据不同的螺纹规格快速调整尺寸，装配时要注意堵头法兰端面与安装面之间要预留密封件的压缩空间，不能直接将两个金属面硬贴合，否则无法实现密封效果；同时要检查扳手操作空间，保证内六角扳手能够有足够的摆动角度完成拧紧操作，避免装配完成后发现扳手无法伸入，需要重新调整周边管路布局的问题。
