层叠式自定心夹持工装结构设计

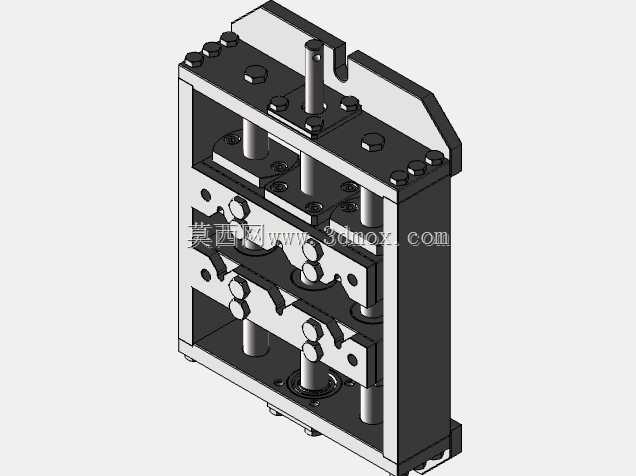

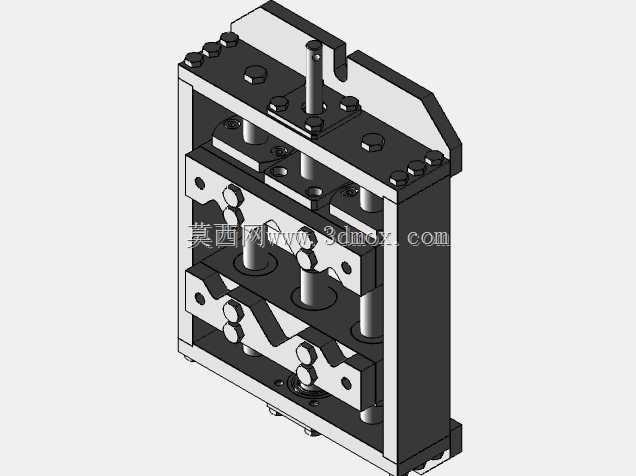

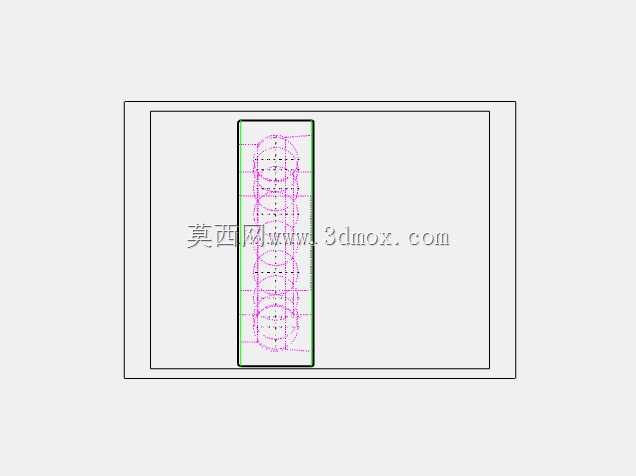

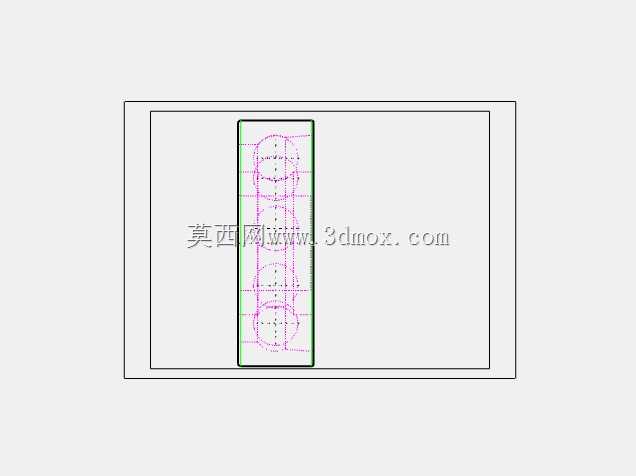

　　在多工位同步装夹的加工场景里，常规单工位定心夹具往往需要逐件校准，批量加工时辅助工时占比偏高，这套层叠结构的自定心夹持装置，正是针对小尺寸规则工件的多工位同步装夹需求设计，可直接集成在小型自动化加工单元的进料工位，也可作为独立工装安装在台式钻床、小型铣床的工作台上，完成工件的快速定心夹紧，避免人工装夹带来的同轴度偏差。从结构布局来看，整套装置采用框架式立式堆叠设计，上下两层夹持工位通过导柱实现同步联动，底部的驱动端带动中间的楔形推块动作时，每层的夹爪会沿导向槽同步向中心收拢，所有工位的夹持中心保持在同一轴线上，不会出现单工位偏移的问题。

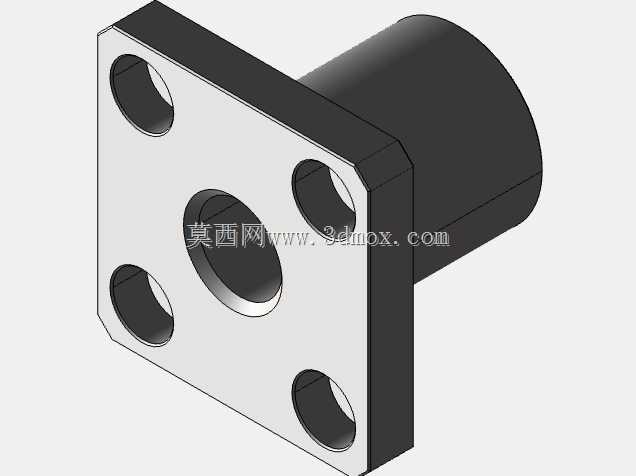

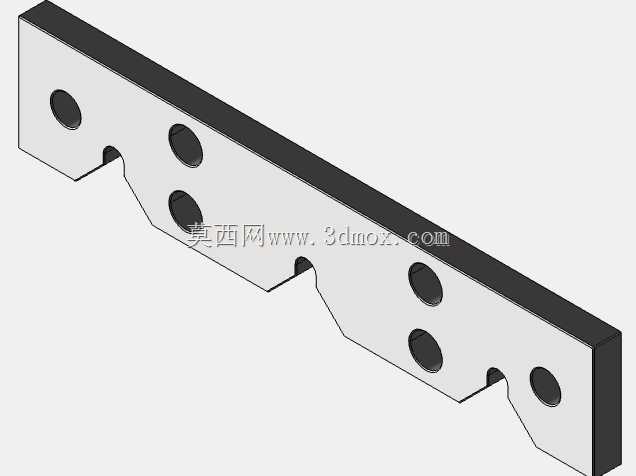

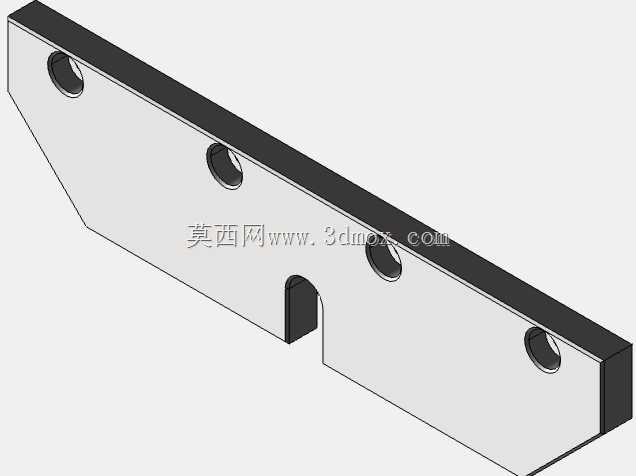

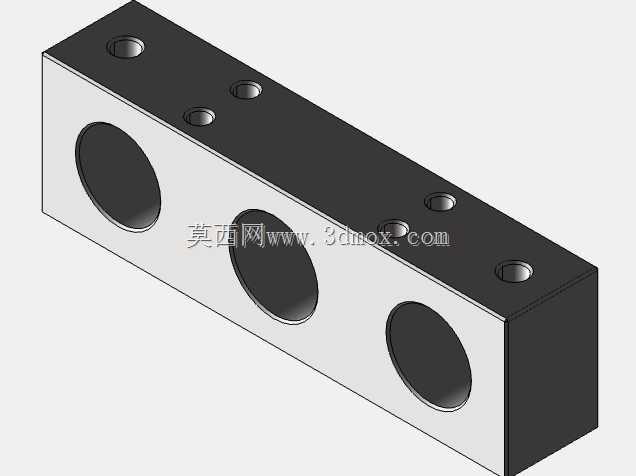

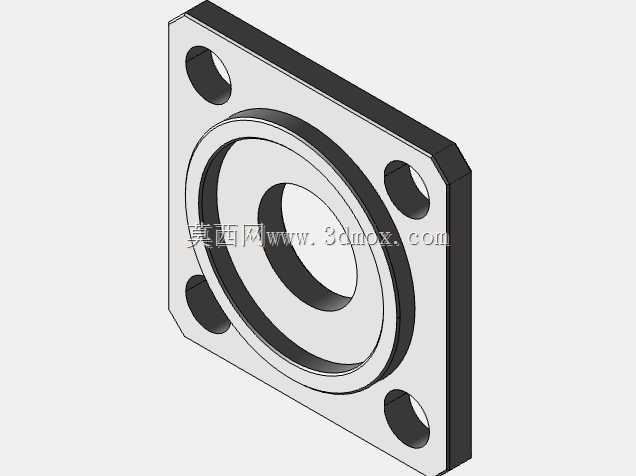

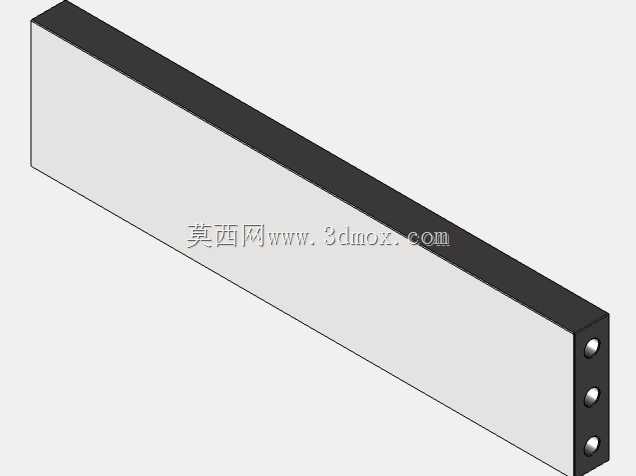

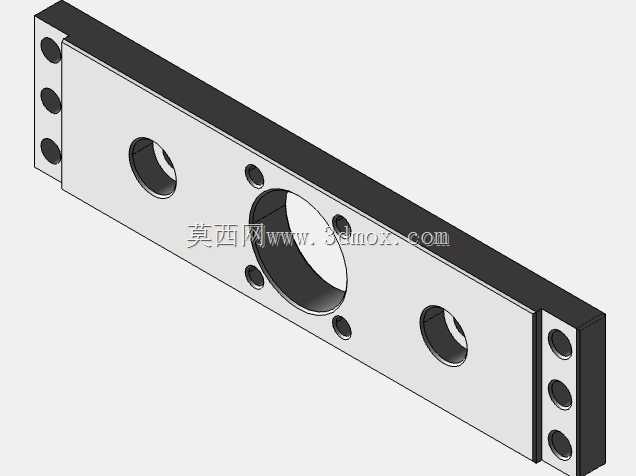

　　夹爪的夹持面做了圆弧适配设计，可兼容圆柱类、带台阶轴类工件的装夹，更换不同型面的夹爪块后，也能适配方形、六角形的规则工件，适配范围覆盖常见的小型五金件、电子接插件、小型变压器骨架类零件的装夹需求。设计过程中优先考虑了装夹的重复定位精度，所有导向部位都采用了滑动配合的导套结构，导柱与安装板之间预留了合理的配合间隙，既避免动作卡滞，又能将重复定心误差控制在0.02mm以内，满足常规钻削、铣削、压装工序的精度要求。框架的上下安装板采用内六角螺栓紧固连接，所有连接部位都做了沉头孔设计，螺栓头不会突出安装面，既避免了动作干涉，也方便整个工装在设备台面上的固定安装，安装时可通过底部的四个安装孔直接与设备工作台的T型槽配合，不需要额外制作转接板。

　　整套装置的外形轮廓为规整的长方体结构，横向宽度控制在200mm以内，纵向深度150mm左右，总高度不超过280mm，占用的工作台面空间很小，适合在紧凑型的加工工位上布置，不会和周边的送料机构、加工主轴产生空间干涉。夹爪的行程设计为单侧5mm，可兼容直径在8mm到18mm之间的工件，对于尺寸偏差在±1mm以内的毛坯件，也能实现可靠夹持，不会因为工件尺寸的微小波动出现夹不紧或者过度夹紧导致工件变形的问题。驱动端的接口设计为标准的圆柱连接头，可直接连接小型气缸、手动推杆或者凸轮驱动机构，用户可根据自身的工位自动化程度选择对应的驱动方式，不需要对工装主体结构做改动。

　　每层夹爪的背面都设置了复位弹簧，当驱动端卸力时，夹爪会自动张开到最大位置，方便工件的上下料操作，弹簧的预紧力经过匹配设计，张开时不会出现夹爪晃动偏移的情况，下次夹紧时依然能保持稳定的定心精度。在实际使用场景中，这套工装可同时装夹4件工件，配合自动送料机构可实现连续化的加工作业，相比单工位夹具，装夹效率可提升3倍以上，而且因为是同步定心夹紧，每件工件的装夹一致性更好，加工后的尺寸离散度明显降低。结构上没有采用复杂的传动零件，所有零部件都是常规的机加工件，加工难度低，后期维护时只需要定期清理导向部位的切屑、加注润滑脂即可，易损的夹爪块可单独拆卸更换，不需要拆解整个工装框架，维护成本很低。考虑到加工场景的切屑防护，每层夹爪的导向槽上方都设计了挡屑边，可阻挡大部分钻削、铣削产生的细小切屑进入导向配合面，减少卡滞风险，延长工装的使用寿命。安装边界方面，工装底部的安装孔距按照标准的小型工作台槽距设计，固定时只需要四个M8的螺栓即可完成锁紧，驱动端的连接轴中心与工装底部安装面的垂直距离为240mm，和常见的小型气缸安装尺寸匹配，不需要额外调整驱动部件的安装高度。
