塑料卷材移位转运手推工装车

　　在软包装生产、塑料薄膜加工、编织袋制造这类涉及卷材物料的车间场景里，大重量、大直径的塑料卷材在工序间的移位转运一直是一线操作里容易卡效率的环节——常规的平板手推车需要人工抬升卷材对位，不仅耗费人力，卷材滚动滑落的风险也始终存在，部分窄通道区域叉车无法进入，人工拖拽又容易损伤卷材端面。这套移位装置正是针对这类场景设计的手动转运工装，核心用途就是完成成卷塑料膜、塑料编织布卷材在车间内部的短距离移位、机台上下料对位，适配卷径在常规生产区间内的卧式放置卷材，不需要额外外接动力源，纯手动操作就能完成卷材的承托与移动。

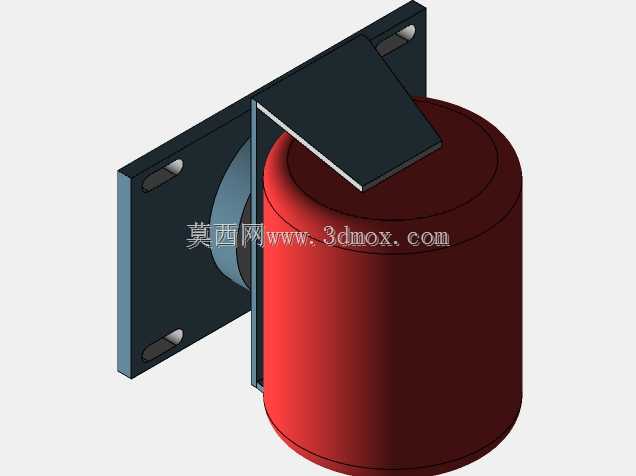

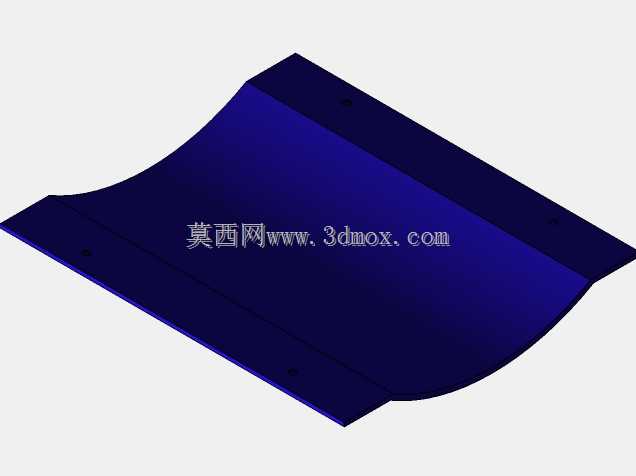

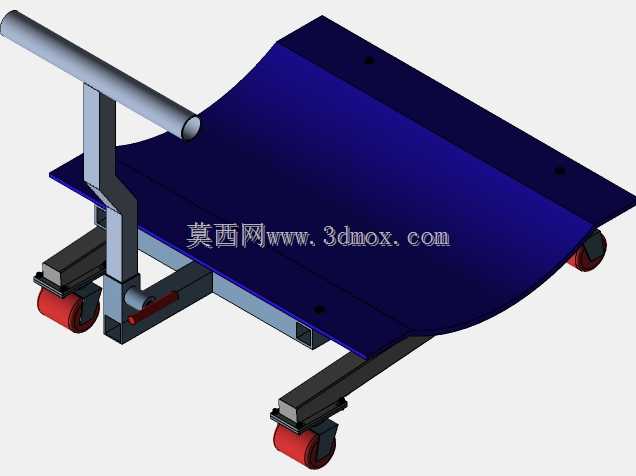

　　从结构设计来看，装置采用了低位承托的框架式主体，底部配置四个带刹车的万向脚轮，其中两个脚轮靠近推手侧为定向万向复合结构，另外两个为活动万向轮，保证在1.2米宽度的车间通道内也能完成原地转向，推手采用圆管折弯成型，高度设置在成年人腰部发力区间，推行时不需要过度弯腰，降低长时间操作的疲劳感。承托面没有采用整板结构，而是做了适配卷材弧度的仿形支撑筋，上方的绿色示意部分为卷材放置区域，支撑筋的间距经过计算，刚好贴合卷材外圆的两个受力点，避免卷材放置后出现轴向窜动，同时框架两侧预留了绑带挂点，转运大重量卷材时可以穿过绑带固定，防止转弯时卷材侧滑。

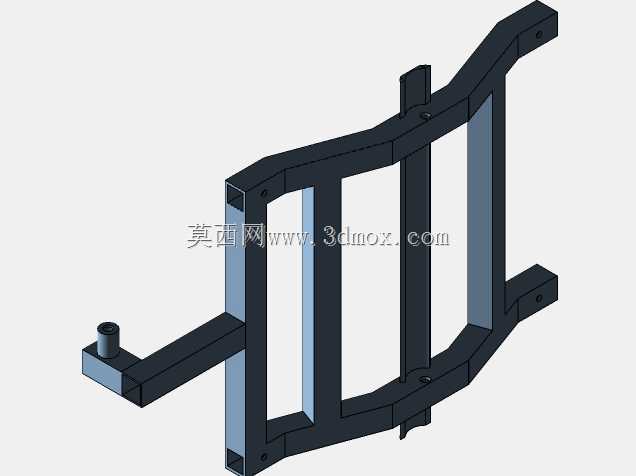

　　设计思路上优先考虑了工装的通用性与耐用性，主体框架采用矩形钢管焊接成型，所有焊接位置做了打磨倒角处理，避免尖锐边角划伤卷材表面或者磕碰操作人员，脚轮安装位置做了加强筋补强，单轮承重按照满载1.5倍冗余设计，应对车间常见的单卷500kg以内的塑料卷材完全足够。安装边界方面，装置整体外轮廓长度控制在1.4米以内，宽度0.8米，推手高度1.1米，空载状态下整体高度不超过1.2米，可以顺利进入大部分生产设备的卷材上料位下方，承托面的最低高度比常规设备的放卷轴中心低150mm，对位时只需要轻微抬起卷材端部就能推入承托位，不需要将整卷卷材完全抬离地面，大幅降低上料时的劳动强度。

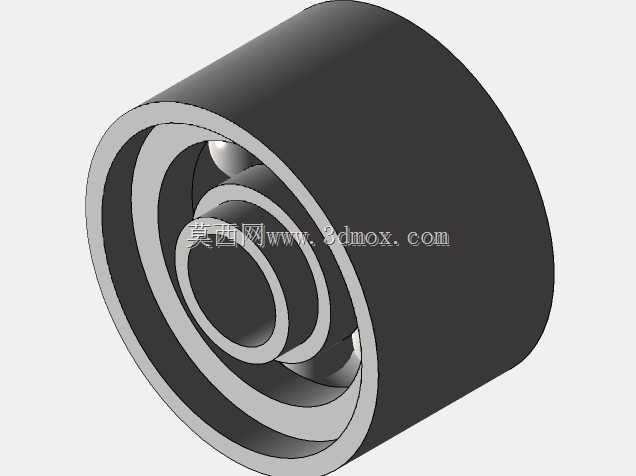

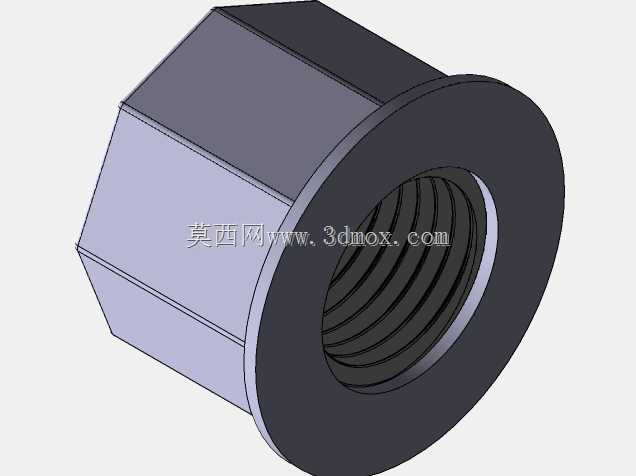

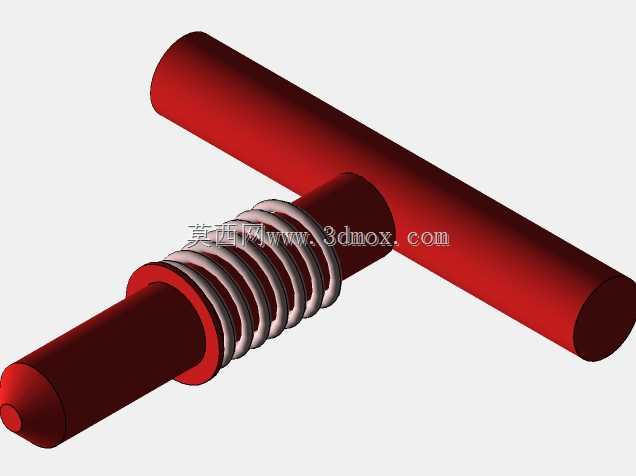

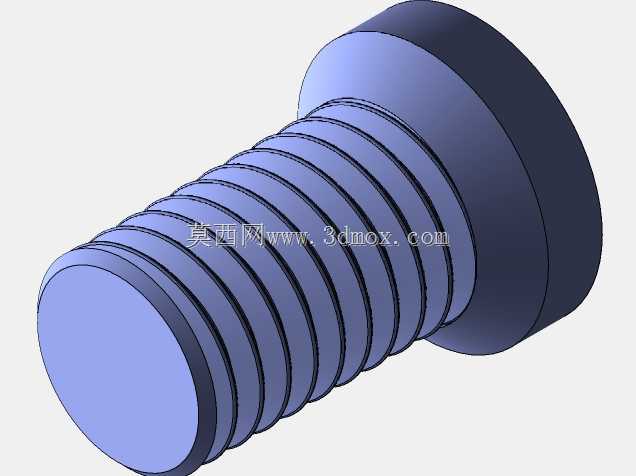

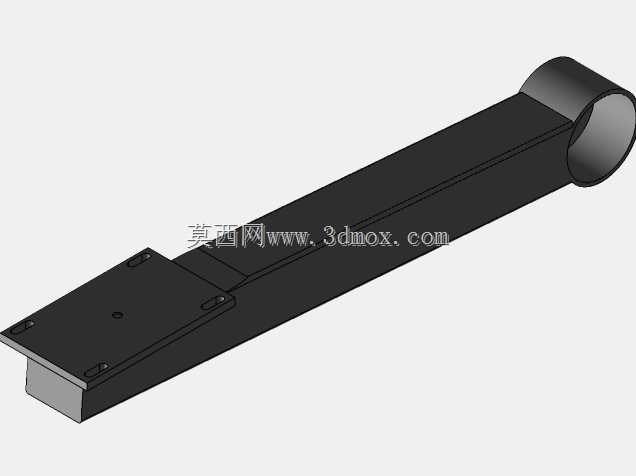

　　不同于专用的卷材上料车，这套装置没有配置复杂的液压升降结构，整体结构简单可靠，日常维护只需要定期给脚轮轴承加注润滑脂即可，没有易损的液压密封件，适合车间高频率、长时间的周转使用，框架表面做了喷塑处理，耐车间内的油污、轻微腐蚀，长时间使用也不会出现漆面脱落生锈的问题。在实际使用场景中，这套装置可以适配吹膜机、印刷机、制袋机等多个工序的卷材转运，操作人员只需要将装置推到卷材旁，倾斜车体让承托筋卡入卷材下方，压下推手利用杠杆原理就能将卷材撬起承托在框架上，脚轮刹停后可以临时作为卷材的放置架使用，不需要额外配置存放支架，对于多品种小批量的软包装生产车间来说，这种无动力的手动工装比电动转运设备灵活性更高，也不会产生充电维护的额外成本，窄通道、设备间隙区域的转运优势尤为明显。结构上还做了推手与框架的可拆卸设计，长途运输或者存放时可以拆下推手，减少占用的存储空间，连接位置采用插销加锁紧螺母的固定方式，不需要专用工具就能完成拆装，日常使用中如果推手出现变形损坏，也可以快速更换配件，不需要整体报废工装。承托筋的表面可以根据转运卷材的材质更换不同的缓冲垫层，比如转运表面易划伤的光学膜、印刷膜时，可以粘贴橡胶垫层，避免支撑筋硬接触划伤卷材表面，转运普通编织袋卷材时直接使用金属支撑面即可，兼顾了不同物料的防护需求。
