板式油冷散热芯体结构设计

　　在电力输配、工业变频供电场景中，油浸式供电设备的长期稳定运行高度依赖散热系统的换热效率，这款板式油冷结构正是针对中小容量油浸式供电设备的散热需求开发的芯体组件，区别于传统管式油冷的流道设计，采用叠片式板层结构构建换热流道，能够在有限安装空间内最大化油液与外部空气的接触换热面积。从实际工程应用来看，这类板式油冷芯体多适配于户内安装的中小型油浸供电设备、工业整流供电模组，这类场景往往对设备安装的横向、纵向尺寸有严格限制，同时要求散热组件能够承受长期油路循环的压力波动，避免出现焊缝渗漏、流道堵塞的问题。

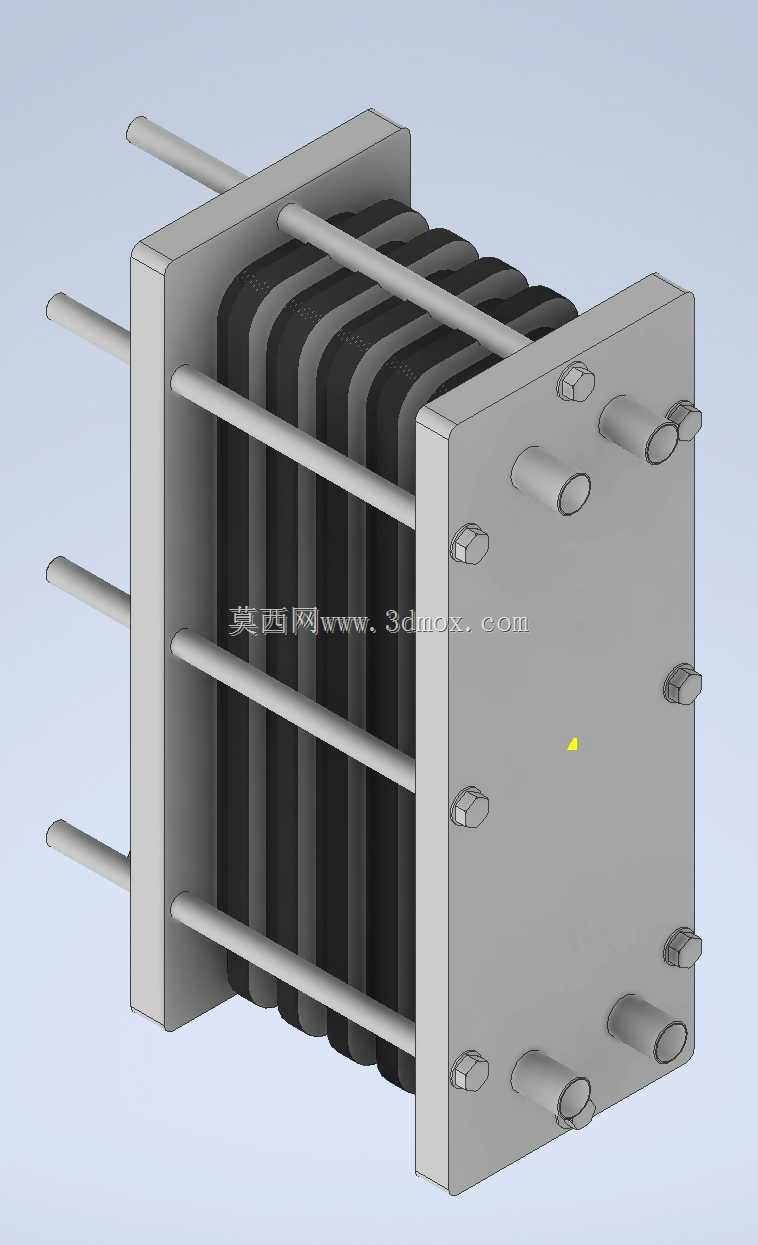

　　在功能设计层面，该结构采用多片平行散热板叠压组装的形式，相邻板层之间形成供绝缘冷却油流通的密闭流道，板层外侧的空间则与外部空气接触，通过板体自身的金属导热性将油液携带的热量传递到外侧，配合外部自然通风或强制风冷实现热量散出；两端的端板采用整块金属板材加工，通过多根横向穿装的拉杆提供叠压预紧力，端板上预留的油路接口分别对应油液的进、出通路，接口采用标准管螺纹结构，能够直接与设备本体的出油、回油管路对接，无需额外加工过渡连接件。设计过程中首先需要考虑的是流道的通流截面匹配，根据设备额定工况下的油液循环流量，调整板层之间的流道间隙，既避免间隙过小导致油流阻力过大增加油泵负载，也防止间隙过大造成油液在流道内形成滞流区降低换热效率；叠片的板体采用冲压成型的波纹结构，一方面能够增加板体自身的换热面积，另一方面可以在油液流动过程中形成微湍流，破坏板壁附近的层流边界层，提升整体换热系数，同时波纹结构还能提升薄板的结构刚度，减少长期油压作用下的板片变形量。

　　安装边界方面，该芯体整体为长方体结构，两端的安装端板上预留了固定用的螺栓孔位，可以直接通过支架挂载在设备本体的侧壁，也可以采用落地式支架安装在设备旁侧，横向伸出的拉杆端头不超出端板的外轮廓，避免安装时与周边线缆、柜体结构产生干涉；油路接口的伸出长度控制在合理范围，既保证管路连接时的操作空间，也不会因为伸出过长导致运输、安装过程中出现磕碰变形。从结构可靠性角度出发，板片之间的密封采用耐油橡胶垫嵌装在板片的密封槽内，叠压后依靠拉杆的预紧力实现密封，相比焊接式的密封结构，这种组装式结构更便于后期维护，当出现单块板片腐蚀或者密封垫老化时，可以拆解更换对应部件，无需整体报废整个散热组件；端板与拉杆的连接位置采用防松螺母锁紧，能够适应设备运行过程中产生的微幅振动，避免长期运行后预紧力下降导致的渗漏问题。

　　在实际选型匹配时，需要根据设备的空载损耗、负载损耗计算总散热量，再结合安装场地的年平均环境温度、通风条件确定所需的板片数量，调整芯体的整体叠装厚度，该结构的模块化设计特性允许在相同端板规格下，通过增减板片数量适配不同散热功率的设备，减少了端板、拉杆等通用部件的加工种类，降低生产制造成本。流道设计时还特意在油液进口位置设置了导流缓冲区，避免高速流入的油液直接冲击第一块板片造成局部冲蚀，同时让油液能够均匀分布到每一层流道当中，防止出现部分流道油流量过低、换热能力未充分利用的问题；板片表面采用钝化处理，能够适应绝缘冷却油的长期浸泡，不会出现腐蚀杂质混入油液影响设备绝缘性能的问题。
