SR-280型压缩空气安全防护装置结构设计

　　在工业气动系统的运维场景中，压缩空气管路的安全防护一直是车间动力配套环节容易被忽略的细节，这套SR-280对应的压缩空气安全装置，主要面向中小型机加工车间、装配生产线的压缩空气支路末端，承担气源稳压、杂质拦截以及异常工况下的安全泄放功能，避免管路压力波动冲击末端气动工具、或者冷凝水夹杂锈蚀杂质进入精密气动元件造成卡滞故障。从结构设计逻辑来看，整体采用封闭式方箱壳体作为承载主体，壳体板材选用冷轧钢板弯折成型，边角处做45度拼焊打磨处理，既保证壳体整体的结构刚度，避免车间内工件搬运剐蹭造成壳体变形，也能减少尖锐边角带来的作业安全隐患。

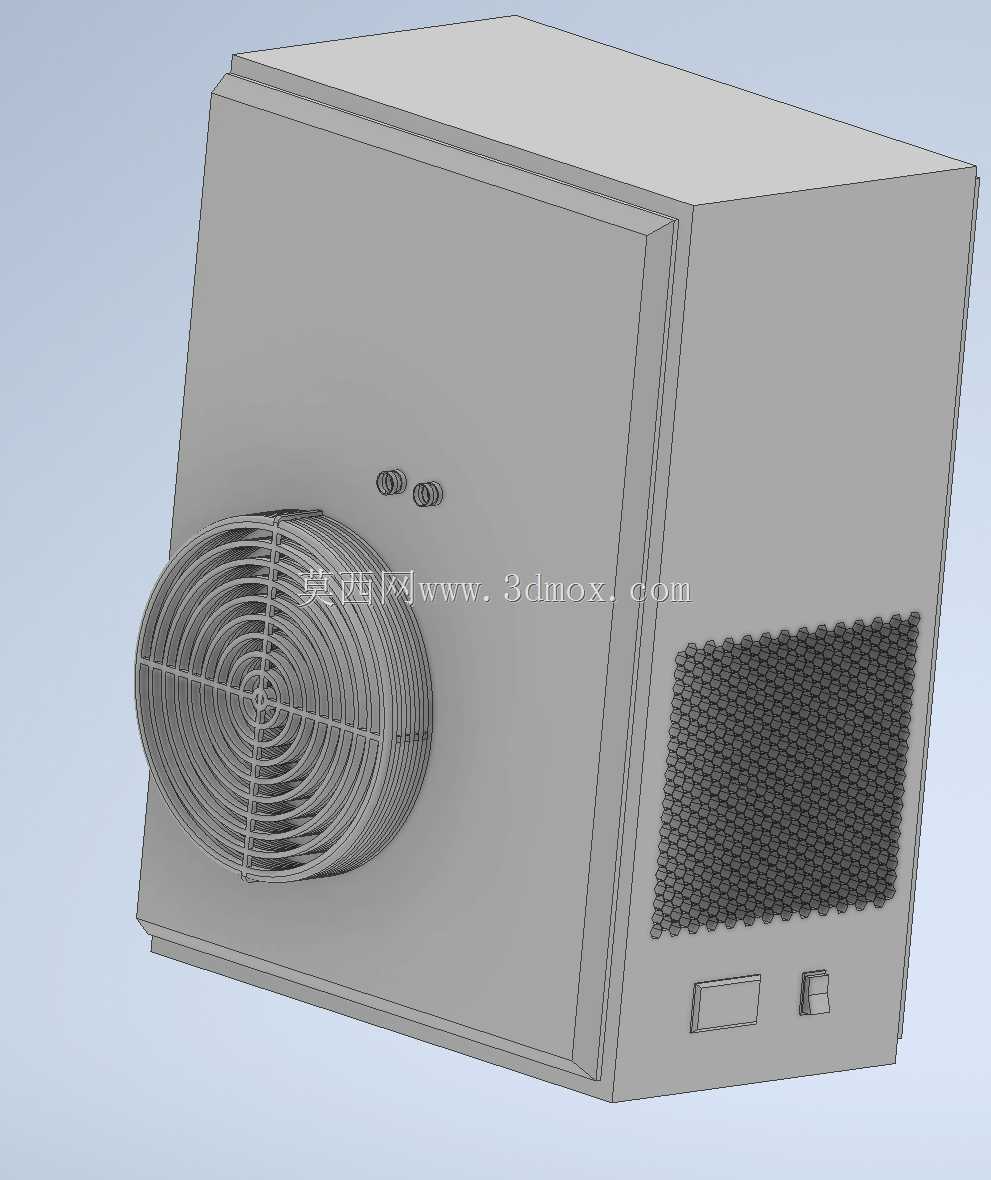

　　壳体正面左侧设置轴流通风组件，外部加装同心圆式金属防护网罩，网罩钢丝直径选取1.5mm规格，网孔间隙控制在8mm，既能够保证通风散热的通流面积，满足装置内部电气元件、调压模块的散热需求，也能防止车间内的金属切屑、废弃线头被吸入装置内部造成电路短路，防护网采用快拆卡扣结构，日常运维时不需要借助工具即可拆下清理网面附着的絮状杂物。壳体正面右侧区域布置蜂窝状通风格栅，格栅开孔方向向下倾斜15度，避免车间日常清扫时的飞溅水花直接进入壳体内部，同时格栅区域的通流面积与左侧轴流风机的风量匹配，形成贯穿式风冷通道，让内部发热元件产生的热量能够快速排出，保证装置在夏季车间环境温度达到40度时依然能稳定运行。

　　壳体正面下方设置两个操作控件，分别是状态复位拨杆与压力测试按钮，控件的安装位置距离壳体底部120mm，符合成年操作人员站立操作的人机工程学高度，不需要弯腰即可完成日常状态检查与复位操作，控件周边做凸起的防护围边，避免搬运工件时误碰控件造成装置异常停机。从安装边界尺寸来看，装置整体为立方体结构，背部预留四个M8的安装挂孔，孔位横向间距320mm、纵向间距280mm，可以直接挂装在车间墙面的预设膨胀螺栓上，也可以选配落地支架放置在气源支路的设备旁，装置背部预留的气源接口、电气接线接口都做了下沉式设计，安装完成后接口突出墙面的距离不超过30mm，不会额外占用车间的通行空间，也能避免过往工件剐蹭到连接管线。

　　在内部结构的排布上，设计阶段就将调压阀组、泄放模块布置在靠近通风进风口的位置，让进入壳体的冷空气首先带走阀组工作时产生的热量，将电气控制模块布置在靠近出风口的位置，避免发热元件之间的热量累积，同时内部走线全部沿壳体侧边的走线槽布置，强电与气路管线分侧排布，避免管线摩擦造成绝缘层破损或者气管磨损漏气。这套装置的结构设计充分考虑了工业车间的复杂使用环境，没有多余的装饰性结构，所有外部结构特征都服务于功能需求：壳体表面采用哑光喷塑处理，不容易附着车间内的油污，日常清洁只需要用湿抹布擦拭即可；防护网与格栅的结构参数经过多次风量匹配验证，既不会因为开孔过小造成散热不足，也不会因为开孔过大降低防护等级；操作控件的反馈力度设置在15N，避免轻微震动造成控件误触发，同时操作时的清晰手感也能让操作人员快速确认操作是否到位。在实际选型配套时，需要注意装置安装位置与周边设备的安全距离，左侧通风口前方300mm范围内不要堆放工件或者杂物，保证进风通畅，右侧出风口不要正对其他设备的电气操作面板，避免排出的热风影响其他设备的运行稳定性，装置底部预留的冷凝水排放接口需要连接直径10mm的排水软管，将装置内部过滤产生的冷凝水直接引到车间的废液收集槽，避免冷凝水滴漏造成地面积水打滑。
