带铰接安装位的立式夹装支撑构件

　　在工装夹具、小型自动化输送线的定位工位以及非标检测设备的工件承托结构中，这类带铰接安装位的立式夹装支撑构件是十分常见的功能零件，它既承担着待加工或待检测工件的侧向定位支撑作用，也能通过自身的铰接孔位配合销轴、快锁插销实现活动压块的联动，完成对工件的快速夹紧与释放动作。从实际使用场景来看，这类构件常被布置在装配线的工件定位工装板上，或是小型冲压设备的上下料定位端，替代传统的一体式焊接支撑座，降低工装的后期维护更换成本。

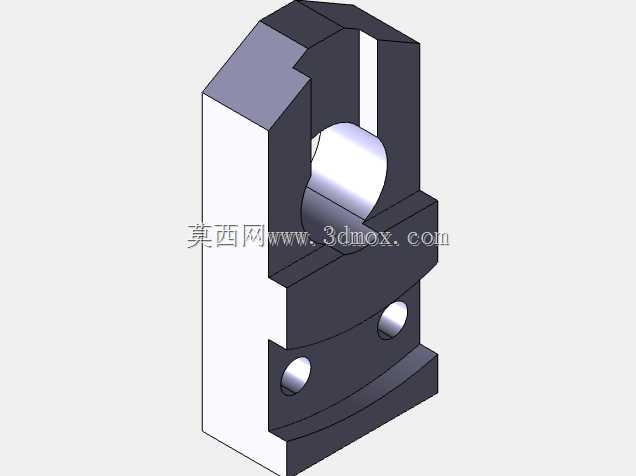

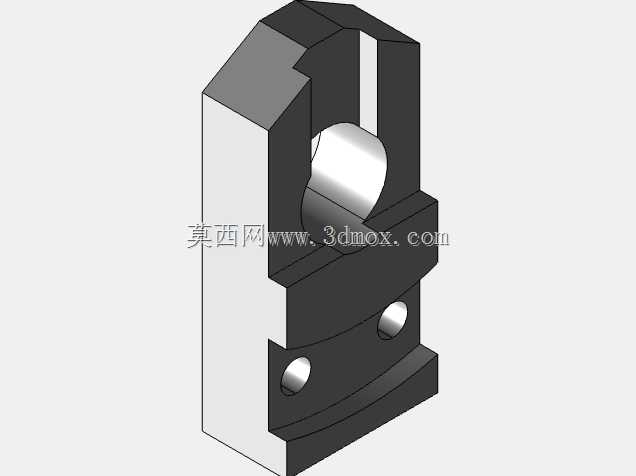

　　从结构设计逻辑来看，该构件采用立式L型的主体构型，主体立板部分做了加厚处理，用来承受夹紧动作带来的侧向弯矩，避免长期受力后出现立板变形导致的定位精度偏移。立板上部开设的半圆铰接槽，是整个构件的核心功能位，槽面做了粗糙度控制，用来适配铰接销轴的转动需求，槽口两侧的凸台结构一方面起到对铰接压块的侧向限位作用，防止压块转动时出现轴向窜动，另一方面也能增强立板上部的结构强度，避免槽口位置在长期交变受力下出现开裂。构件下部的水平安装基座上开设了两个贯通的沉头安装孔，孔位间距按照常规工装铝型材的槽距标准设计，可直接通过内六角螺栓固定在型材框架或钢制工装平台上，不需要额外加工转接板，安装时沉头结构可以让螺栓头完全没入基座表面，不会突出平面影响工件的放置平整度。

　　从安装边界尺寸来看，该构件的整体高度控制在常规小型工装的适配范围内，立板厚度满足M8规格铰接销轴的安装强度要求，基座的底面做了平面度处理，安装后与安装面的贴合间隙控制在0.02mm以内，保证支撑定位的基准精度。铰接槽的中心高度与下部安装面的距离，匹配常规小型工件的夹装高度需求，不需要额外增加垫高块就能完成对厚度在10-30mm范围内板类、小型轴类工件的夹装定位。构件的侧面做了倒角处理，去除加工毛刺，避免安装调试过程中划伤操作人员，同时也减少零件搬运过程中的磕碰损伤。

　　在实际选型应用时，需要注意该构件的铰接槽适配的销轴直径范围，以及安装孔的中心距是否匹配现有工装的安装孔位，若用于有切削液喷淋的加工工位，可选用不锈钢材质加工该构件，若用于普通装配工位，采用45号钢调质处理后表面发黑即可满足使用强度要求，构件的受力方向需要与立板平面保持平行，避免侧向受力导致立板断裂。这类分体式的夹装支撑构件相比一体式焊接结构，加工难度更低，互换性更好，当铰接槽出现磨损后可以直接更换单个构件，不需要对整个工装台进行返修，能有效降低生产线的停机维护时间，在小批量非标设备的设计搭建中，这类标准化的支撑夹装构件可以大幅缩短设计周期，减少非标加工的工作量。
