曲柄滑块运动机构三维结构设计

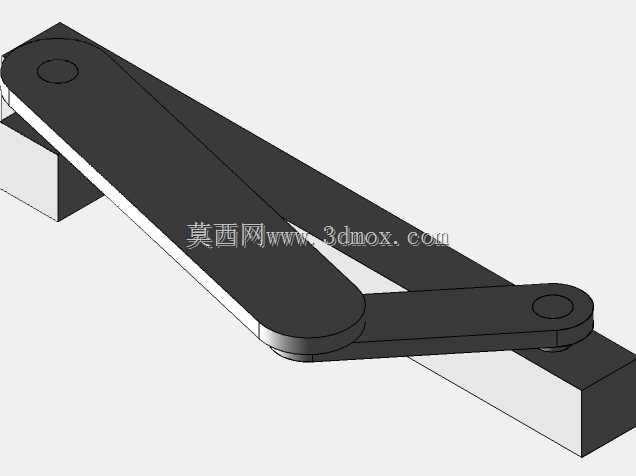

　　曲柄滑块机构是平面连杆机构中应用极为广泛的典型结构，其核心功能是将曲柄的连续回转运动转化为滑块的往复直线运动，或是反向将滑块的直线往复动作转化为曲柄的定轴回转运动，在各类通用机械、加工设备、输送装置中都承担着核心运动转换的职能。从结构设计的逻辑来看，这套机构的核心组成包含做定轴转动的曲柄、做直线往复移动的滑块，以及连接两者的传动连杆，三个构件通过转动副依次铰接，最终滑块与安装基座之间形成移动副约束，整套机构的自由度计算完全符合平面机构运动学要求，仅需要一个原动件输入即可实现确定的运动输出，不会出现运动卡滞或自由度冗余的问题。在实际工程应用场景中，这类机构的适配场景非常多元，小型化的曲柄滑块结构常被用在小型冲压设备的执行端，通过电机带动曲柄回转，驱动滑块完成周期性的冲压进给动作；在活塞式动力设备中，反向应用的曲柄滑块结构可以将活塞受燃气推动产生的直线往复运动转化为曲轴的回转运动，向外输出旋转扭矩；在自动化送料设备中，这类机构也常被用来实现物料的周期性推送动作，依靠固定的运动行程保证送料位置的一致性，不需要额外设置复杂的行程控制元件即可实现稳定的周期动作。

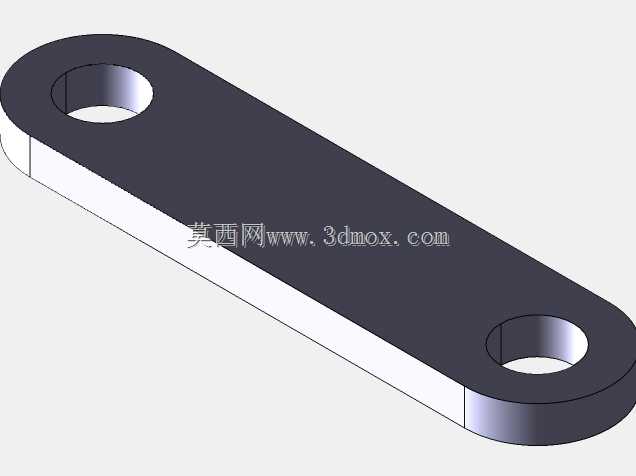

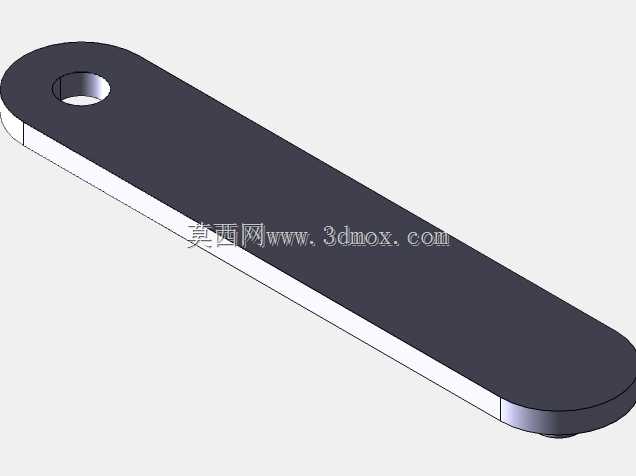

　　设计这套结构时，首先需要明确的是滑块的额定工作行程，曲柄的回转半径直接决定了滑块的最大移动距离，通常曲柄的长度取值为滑块行程的二分之一，若存在偏置设计的需求，还需要根据偏距重新核算滑块的行程范围以及机构的压力角变化，避免传动过程中压力角过大导致传动效率降低，甚至出现机构自锁的问题。连杆的长度设计需要兼顾运动平稳性与结构紧凑性，连杆长度过短会导致机构运动过程中传动角变化幅度过大，运动过程中的冲击载荷明显提升，加快铰接位置转动副的磨损；连杆长度过长则会导致整体结构占用空间过大，不符合设备紧凑化安装的要求，通常设计时会将连杆长度与曲柄长度的比值控制在3到5的区间内，平衡传动性能与结构尺寸的需求。

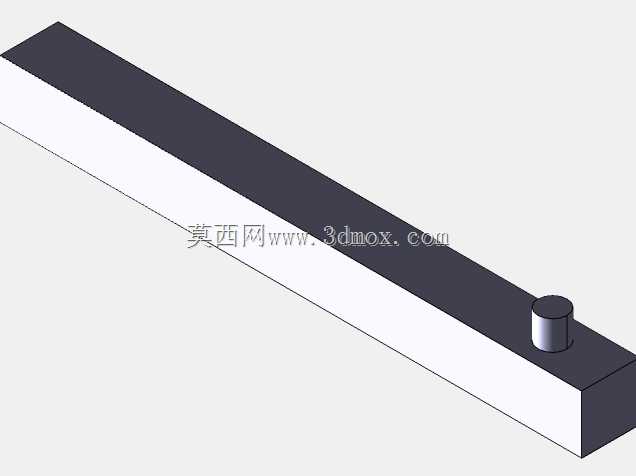

　　从安装边界来看，曲柄的回转中心需要与滑块的运动导轨保持严格的位置精度，若为对心式曲柄滑块结构，曲柄回转中心的轴线需要落在滑块运动方向的直线延长线上，若存在安装位置偏差，会导致滑块在运动过程中受到额外的侧向力，加快滑块导轨的磨损，严重时甚至会出现运动卡滞的问题。铰接位置的转动副需要预留足够的润滑空间，保证长期往复运动过程中铰接轴与轴套之间的润滑状态稳定，减少磨损带来的运动精度下降。滑块部分的设计需要与配套导轨的尺寸形成配合，滑块的导向面长度需要满足运动过程中的支撑要求，避免滑块在行程两端位置出现导向长度不足导致的倾覆力矩，通常滑块的导向长度不小于滑块宽度的1.2倍，保证运动过程中的导向稳定性。

　　整套机构的运动特性呈现明显的周期性规律，滑块在行程两端位置时速度为零，加速度达到最大值，此时机构受到的惯性冲击也最大，在高速运行的工况下，还需要针对曲柄与连杆的结构做动平衡校正，减少高速回转过程中产生的振动，降低设备运行的噪音与结构疲劳损伤。在建模过程中，所有铰接位置的配合间隙都需要按照实际加工公差进行预留，转动副的间隙取值需要结合设备的运行速度与载荷等级确定，低速重载工况下可以适当放大间隙保证润滑脂的存储空间，高速轻载工况下则需要缩小间隙减少运动过程中的冲击与回程误差。滑块与导轨的配合面需要设置合理的表面粗糙度要求，减少往复运动过程中的摩擦阻力，降低驱动功率的损耗。
