手摇齿轮式传动机构三维设计作品

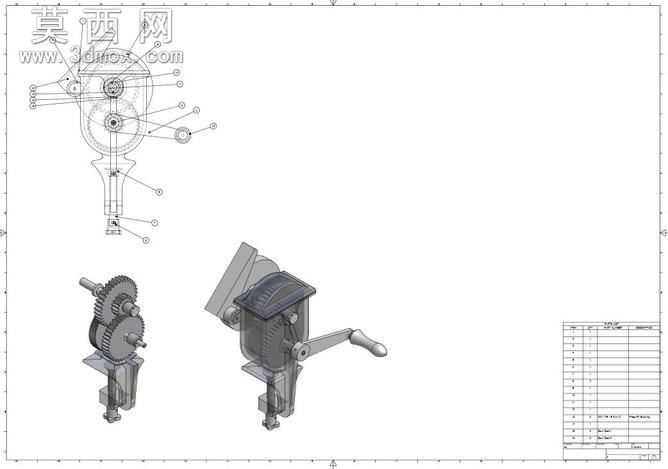

本作品为手摇式齿轮传动机构的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先对机构的整体传动逻辑进行梳理，明确手摇输入轴、多级啮合齿轮组、输出执行端的层级位置关系，通过草图绘制确定各齿轮的分度圆、齿顶圆、齿根圆参数，按照标准渐开线齿形生成齿轮实体，保证齿面啮合的间隙符合机械传动设计规范，避免出现传动卡滞或侧隙过大的问题。建模过程中对机构的支撑支架、手摇柄、固定基座等附属结构逐一进行特征构建，通过拉伸、旋转、倒角、阵列等基础建模命令完成各零件的实体造型，同时对零件间的装配约束进行精准定义，确保手摇柄转动时，各级齿轮能够按照预设传动比平稳传递扭矩，还原真实机构的运动状态。材质与渲染环节，针对不同零件的实际应用场景赋予对应材质，齿轮传动部件赋予金属钢材材质，调整金属粗糙度、反光度参数还原机加工金属的质感，手摇握把部分赋予胶木材质，模拟防滑握柄的哑光触感，支撑基座与固定结构赋予铸铁材质，体现机构的厚重稳固特性；渲染阶段采用软件内置的光线追踪渲染模式，调整场景光源角度与强度，添加柔和的环境阴影，让机构的三维结构、零件装配关系、齿轮啮合细节都能够清晰呈现，同时生成对应的工程视图，清晰展示机构的二维装配关系、零件序号标注与明细栏信息，方便使用者快速理解机构组成。设计思路上，本作品聚焦简易齿轮传动的原理展示，整体结构精简无冗余设计，通过直观的多级齿轮啮合结构，清晰展现手摇动力输入后，扭矩通过齿轮组传递并改变转速、转向的完整过程，支架部分采用立式安装结构，预留固定安装孔位，可直观模拟该类齿轮机构的实际安装使用状态，整体建模精度满足机械原理演示、基础传动结构参考的使用需求，各零件间无干涉问题，可直接用于运动仿真验证传动逻辑，也可作为机械设计入门阶段的齿轮传动结构参考案例，帮助学习者理解齿轮传动的装配关系、参数匹配逻辑与实际应用形式。
