直列多缸发动机气缸头块结构设计

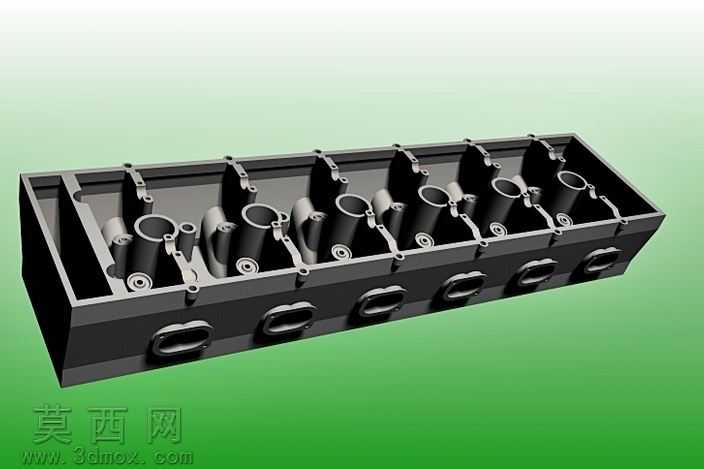

本作品为直列排布的多缸发动机气缸头块三维建模成果，建模过程严格遵循内燃机气缸盖的实际结构逻辑，首先通过基准平面搭建整体布局框架，确定各缸孔的中心距、整体长宽高的核心尺寸参数，保证各缸位排布均匀对称，符合直列发动机的布局规范。建模阶段先完成主体基体的拉伸成型，构建出气缸头块的整体外轮廓与基础壁厚，再逐一完成各缸燃烧室凹腔、气门安装孔座、喷油器安装位的切削成型，每一处孔位的同轴度、安装面的平面度都按照机械加工的精度要求做约束，确保后续虚拟装配时能够与气门、缸垫、缸体等部件精准配合。之后完成缸头块侧面的冷却水腔通道、润滑油道的内部结构构建，通过布尔运算精准挖除内部流道空间，还原真实缸盖的散热与润滑通路设计，同时在缸头块顶面完成螺栓安装凸台、加强筋结构的建模，通过合理布置加强筋的走向与厚度，在控制整体重量的前提下提升结构刚性，避免发动机工作时受高温高压冲击产生形变。材质渲染阶段，主体结构采用铸钢材质表现，调整材质的粗糙度、金属度参数还原铸造缸盖的哑光金属质感，安装孔座、配合面区域做轻微的高光处理，体现机加工面的平整特性，背景采用渐变绿色衬托主体结构，通过三点布光打亮缸头块的内部型腔与外部轮廓，清晰展现每一处气道、孔位、加强筋的结构细节。设计过程中充分考虑气缸头块的实际工作工况，在壁厚过渡区域做圆角处理避免应力集中，各安装孔位周边做加厚凸台提升连接强度，内部流道的走向做平滑过渡减少流体阻力，整体结构完整还原了量产发动机气缸头块的设计特征，可用于内燃机结构教学、装配模拟、工程设计参考等场景，模型的每一处结构特征都具备实际工程对应性，无冗余建模元素，结构层级清晰，可编辑性强，能够支持后续的结构有限元分析、流体仿真等二次开发应用。
