车用NBD型气水分离装置三维结构设计

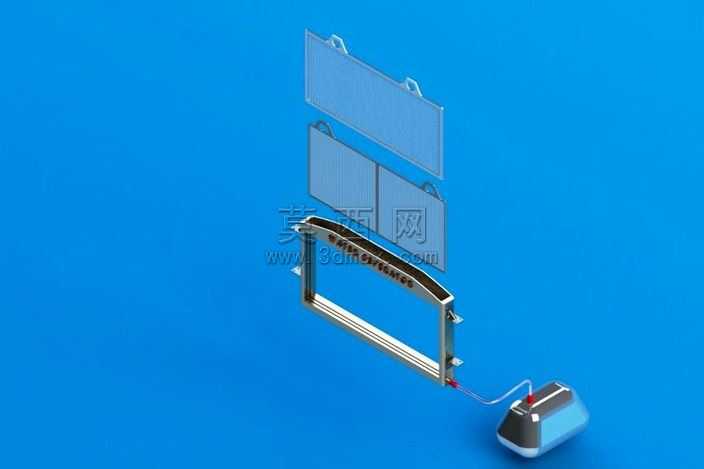

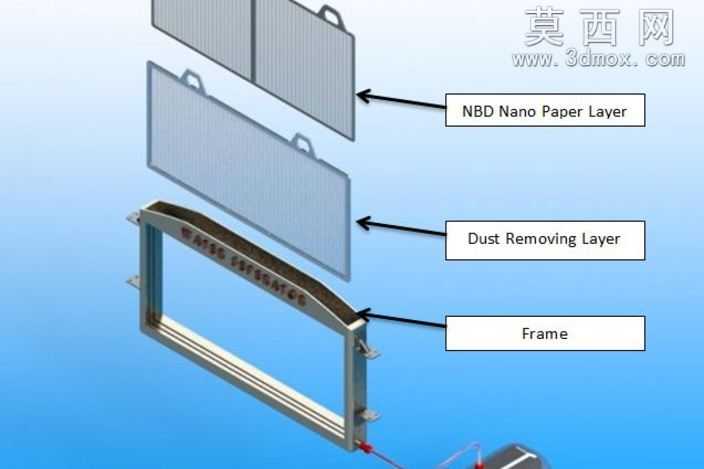

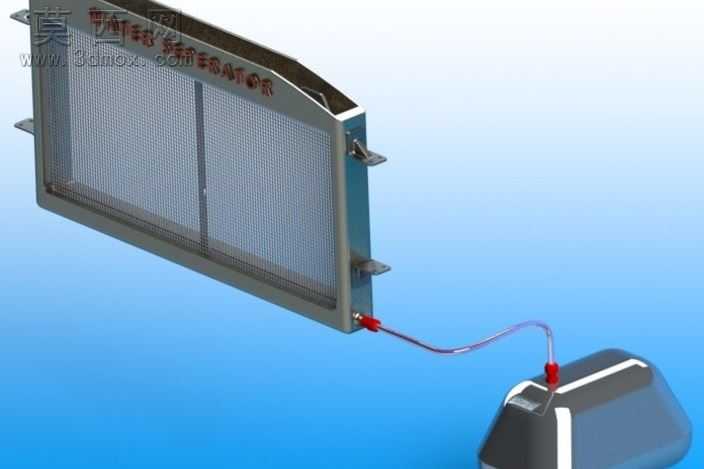

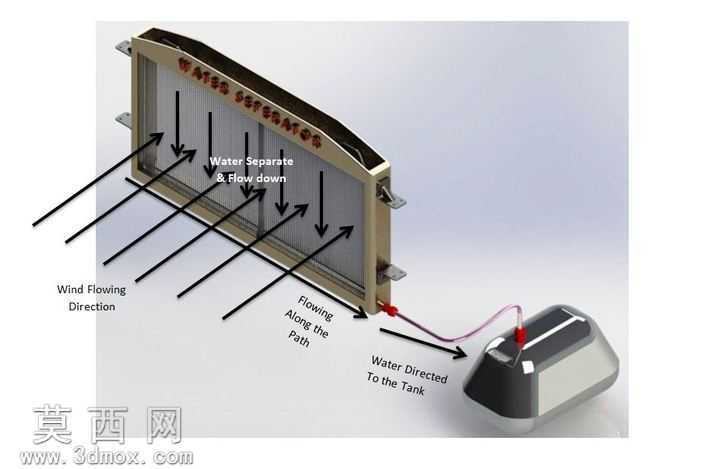

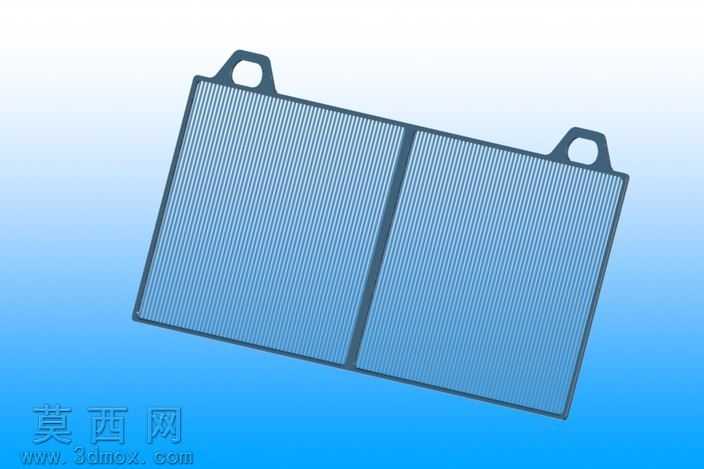

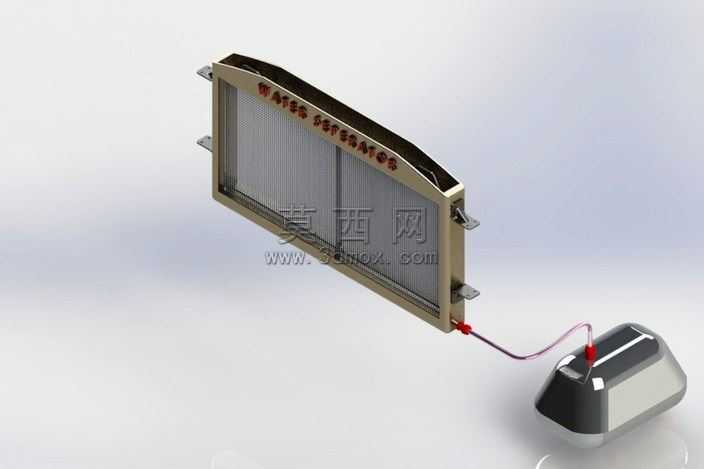

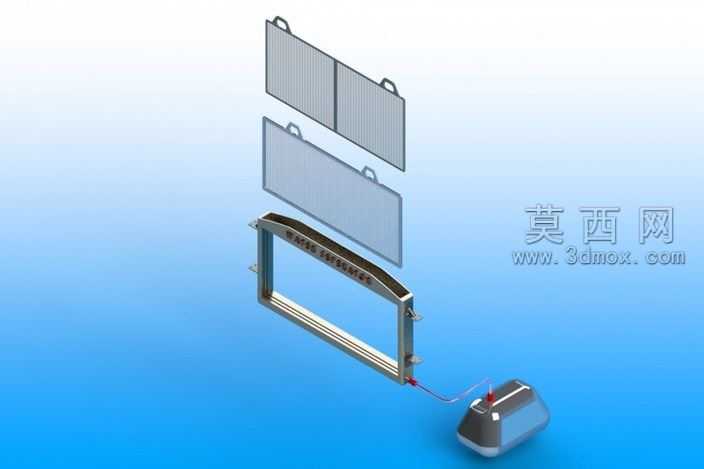

本作品为车用NBD型水分离器的三维参数化设计成果，建模阶段依托主流三维设计软件完成全结构1:1比例还原，首先通过草图绘制勾勒出分离器主体的弧形外轮廓，确定核心过滤腔体的长宽高尺寸与安装支耳的定位基准，随后通过拉伸、凸台、切除等基础特征命令构建出金属外框的实体结构，针对过滤区域的网状结构，采用阵列特征配合薄壁实体命令还原细密的滤网网格形态，保证滤网的通透视觉效果与实际结构的一致性。在细节结构处理上，对底部的排水接头做了单独的特征细化，还原接头处的螺纹连接结构与外接导液管路的弯折形态，导液管路通过扫掠命令沿预设路径生成，精准呈现管路从分离器主体引出后连接至下游储液部件的走向，同时对安装支耳上的固定孔位做了沉孔特征处理，还原实际装车时的螺栓安装适配结构。材质与渲染阶段，为金属外框赋予磨砂金属材质，调整金属粗糙度与反射参数模拟铝合金冲压件的哑光金属质感，为滤网部分赋予半通透的细密编织材质，调整透明度与凹凸贴图参数还原金属滤网的视觉特征，导液管路赋予半透明柔性塑料材质，模拟车用橡胶导液管的外观效果，背景采用渐变蓝色调配合定向打光，突出分离器主体的结构轮廓与各部件的材质差异，渲染输出的效果图清晰展现了产品的装车连接形态与核心结构特征。设计思路上围绕车用气水分离的实际功能需求展开，主体腔体采用大容积扁平结构适配车头安装空间，弧形上沿设计匹配车辆前部的安装曲面，双侧对称布置的安装支耳保证装车固定的稳定性，底部低位布置的排水接头配合倾斜导液管路，可借助重力作用实现分离后积水的顺畅排出，滤网区域采用大迎风面设计，在保证气液分离效率的同时降低气流通过阻力，整体结构无冗余设计，所有特征均围绕实际装车使用场景的功能需求搭建，各部件的装配关系完全参照实车装配逻辑设定，可直接用于结构验证、装车适配模拟以及相关教学演示场景。
