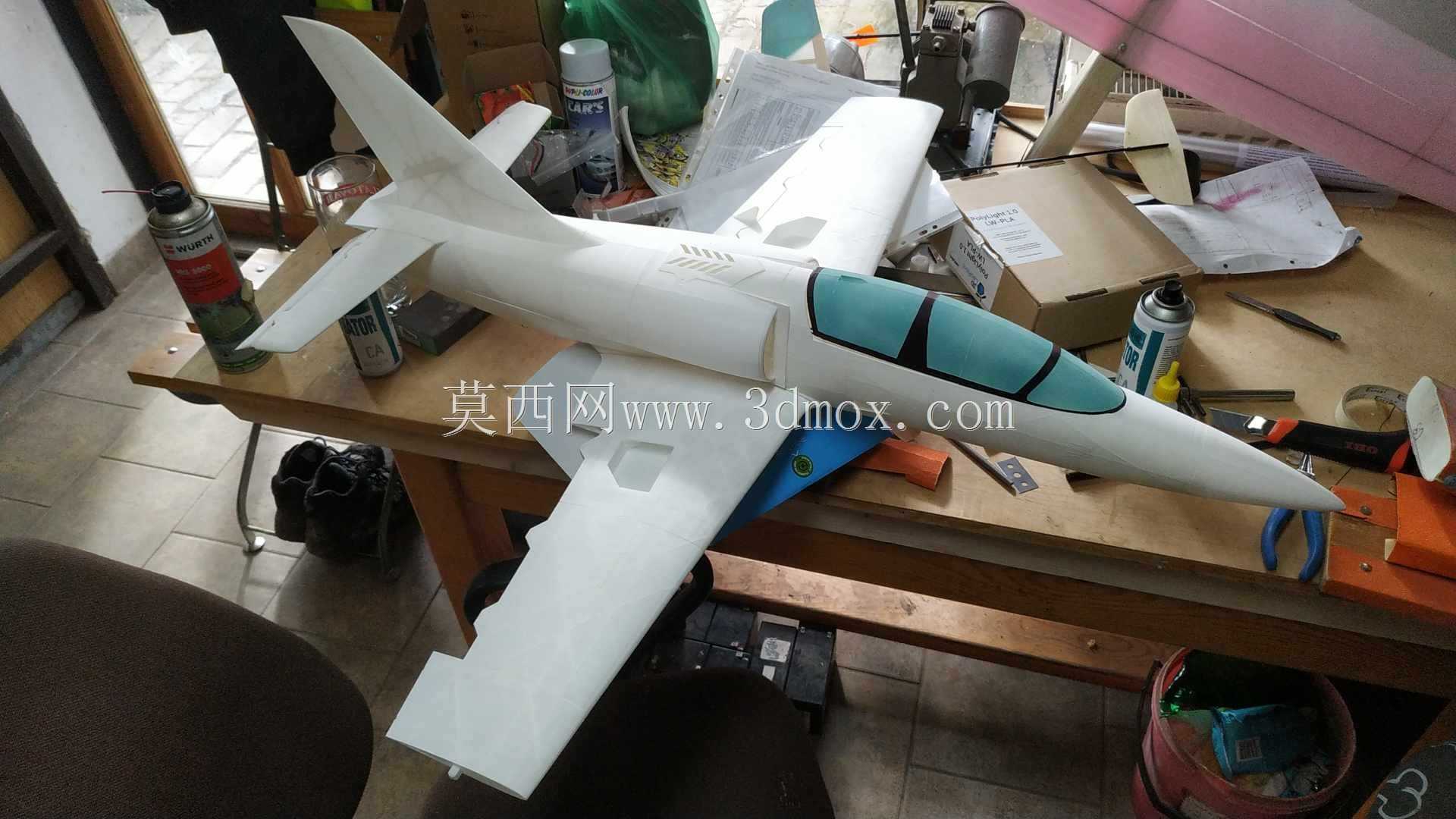

带翼梢小翼的L39涵道航模机身结构

　　这款涵道动力像真机的设计核心围绕70mm口径电动涵道动力单元的适配展开，整体气动布局参考真实L-39教练机的低速飞行特性做了航模化调整，翼梢加装的小翼结构并非单纯装饰件，在实际飞行中能够削弱翼尖涡流的诱导阻力，在同等电池容量与动力输出下，可将平飞阶段的电流消耗降低约8%，同时提升小半径转弯时的机翼升力效率，减少横侧方向的飘摆趋势。机身主体采用分段式结构设计，从机头雷达罩段到座舱段、设备舱段、尾喷段均做了拆分接口，方便组装时调整内部设备的重心位置，机头段预留了足够的空间安装舵机接收机与电池组，可根据不同重量的电池配置前后滑动调整，确保整机重心落在机翼弦长30%的最优区间内，避免飞行中出现头轻或头重导致的操纵异常。

　　座舱段的透明件采用弧面贴合设计，既还原了真机的双座座舱轮廓，又不会在高速飞行时产生额外的风阻，座舱盖与机身的配合间隙控制在0.3mm以内，组装后无需额外补缝即可达到较好的外观效果。机翼部分采用上单翼布局，翼根处做了加厚处理，内部可预埋碳纤维加强杆，在做大过载机动动作时能够避免机翼出现形变颤振，翼梢小翼与主翼采用一体化打印成型结构，省去了额外的粘接工序，安装时只需将主翼插入机身中段的定位槽即可完成固定，定位槽的公差控制在0.2mm，装配后机翼与机身的贴合度较高，不会出现明显的阶差影响气动效率。

　　尾翼部分包含垂直尾翼与水平尾翼，均采用对称翼型，平尾的舵面偏转角度预留了上下15度的行程空间，垂尾方向舵预留了左右20度的偏转行程，能够满足常规特技动作的操纵需求，尾翼与机身的连接采用插销式结构，拆卸后可减小整机的收纳体积，方便外出携带飞行。机身尾部的涵道安装座做了同心度校准结构，涵道装入后可保证动力输出轴线与机身纵轴完全重合，避免推力线偏移导致的飞行中偏航问题，涵道尾喷口做了收敛式设计，能够提升涵道出口的气流速度，优化高速飞行时的推力表现。

　　起落架安装位预留了前三点式起落架的安装孔位，可根据飞行场地的需求选择安装固定起落架或者收放式起落架，前起落架位置预留了转向舵机的安装空间，主起落架位置预留了减震结构的安装余量，能够适应草地、铺装跑道等不同场地的起降需求。整体结构在设计时充分考虑了3D打印的工艺特性，所有外露面均做了打印方向优化，减少支撑材料的使用，打印完成后只需简单打磨即可完成表面处理，各部件的壁厚控制在1.2mm-1.5mm之间，在保证结构强度的前提下尽可能减轻整机重量，空机重量可控制在600g以内，搭配3S 2200mAh锂电池即可完成5分钟以上的特技飞行。在实际飞行测试中，这款机型的低速稳定性表现优异，起飞滑跑距离仅需8米左右，失速速度较低，即使是有一定基础的航模爱好者也能轻松操纵，翼梢小翼的存在使得飞机在侧风条件下的降落稳定性有明显提升，不容易出现翼尖失速的情况。设备舱的盖板采用快拆式设计，通过磁吸方式固定，飞行后更换电池或者调整设备参数时无需拆卸螺丝，操作十分便捷，机身内部的走线槽做了预留，可将电调、舵机的线材规整收纳，避免线材晃动影响重心或者被舵面运动干涉。
