电力传动配套电源变压器结构设计

　　在工业电力传动系统的配套供电环节，这类电源变压器的结构适配性直接决定整套电控单元的运行稳定性，不同于常规民用配电变压器，面向传动场景的变压部件需要兼顾安装空间紧凑性、电磁干扰屏蔽性以及长期带载运行的结构强度，建模过程中首先要梳理的是其在整套电控柜内的安装边界：常规传动控制柜内留给变压部件的安装位多集中在进线侧隔舱，横向安装空间通常不超过180mm，纵向预留高度在120mm以内，深度方向需要预留至少15mm的接线走线空间，因此模型构建时首先将铁芯叠片组的轮廓做了收窄处理，摒弃了传统外露式接线柱的布局，将高低压接线端整合到壳体同侧的接线槽内，既减少了外部走线的弯折半径，也能避免传动设备运行时的振动导致接线端子松脱。

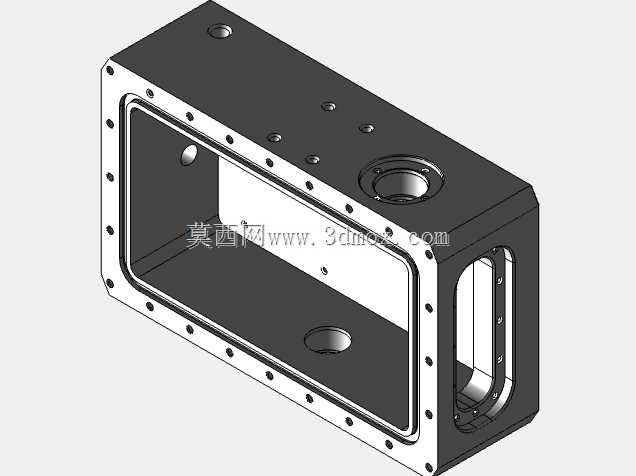

　　从实际应用场景来看，这类变压部件主要服务于中小功率电力传动设备的控制回路供电，需要将工业现场380V进线电压转换为控制回路适用的24V、12V等多档低压输出，因此模型在绕组排布的结构表达上，区分了原边绕组与多组副边绕组的层间隔离结构，预留了绝缘衬垫的安装槽位，层间间隙按照常规绝缘纸厚度0.2mm做了精确偏移，避免实际生产组装时出现绝缘件无法嵌入的问题。设计思路上没有采用一体化灌封的壳体结构，而是做了分体式卡扣加侧边固定耳的结构，一方面方便后期绕组检修时的壳体拆卸，另一方面侧边的两个固定耳预留了M4的安装孔位，孔位中心距严格匹配电控柜内标准安装梁的孔距规格，不需要额外做转接板就能直接固定。考虑到传动设备现场往往存在一定的油污与粉尘，壳体的拼接缝隙处预留了密封胶条的嵌槽，嵌槽深度1.2mm，宽度0.8mm，刚好适配常规丁腈橡胶密封胶条的尺寸，装配后可以达到IP54左右的防护等级，能够适配多数工业车间的运行环境。外形尺寸的校核上，模型整体轮廓控制在172mm115mm88mm，刚好能嵌入常规电控柜的预留隔舱，接线端的伸出长度控制在12mm以内，不会与柜内的走线槽产生干涉，底部预留了2mm的凸台结构，安装后壳体与安装梁之间留有空隙，既可以辅助散热，也能避免安装面的凝露直接接触壳体导致锈蚀。

　　在电磁兼容的结构处理上，铁芯与壳体之间预留了3mm的接地弹片安装位，建模时特意做了弹片的定位卡槽，确保装配后接地路径的导通可靠性，减少变压器运行时的电磁外泄对周边控制信号的干扰。绕组部分的模型做了分层的结构表达，每层绕组之间的绝缘骨架都做了对应的卡扣结构，方便实际绕线工序的定位，不需要额外做粘结固定就能保证绕组的排布整齐度，提升批量生产时的装配效率。不同于常规只做外观示意的模型，这个结构在细节处考虑了实际生产的装配公差，所有拼接面都做了0.1mm的装配间隙预留，固定孔位都做了1mm的倒角处理，既方便安装时的螺丝导入，也能去除机加工时的锐边，避免装配过程中划伤操作人员或者损坏线缆绝缘层。

　　散热结构的设计上，壳体两侧做了阵列式的通风槽，槽宽2mm，槽间距5mm，通风槽的朝向顺着柜内散热风道的方向，不会阻断风道的气流路径，在长期带载运行时能够借助柜内的散热气流带走绕组产生的热量，不需要额外加装散热风扇就能满足温升要求。接线槽内部做了不同电压等级的分隔筋，分隔筋高度8mm，能够将高压进线端与低压输出端完全隔开，避免接线时不同电压等级的线缆误碰导致短路故障，每个接线位旁边都预留了标识牌的卡槽，方便生产时粘贴电压标识，减少现场接线的错误率。从结构强度的角度出发，壳体的壁厚设置为1.5mm，固定耳位置做了局部加厚到2.5mm的处理，避免设备运输或者运行振动时固定耳出现断裂问题，铁芯叠片组的压紧结构做了两侧的压片模型，压片通过两个M3的螺丝固定在壳体底部，能够将叠片组牢牢压紧，避免长期振动导致叠片松散产生运行噪音。
