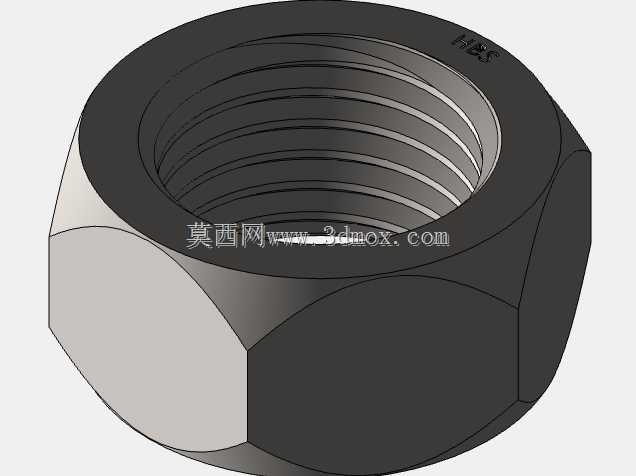

ISO4033标准六角内螺纹紧固件结构模型

　　从实际设备装配的用途来看，这类螺母主要承担与外螺纹螺栓、螺柱配合，实现两个或多个带通孔零部件的压紧固定功能，在设备的长期运行过程中，需要配合平垫、弹垫或者防松垫圈使用，抵消设备运行产生的振动载荷，维持连接副的预紧力稳定性，尤其是在存在交变载荷、温度波动的设备工况下，符合ISO 4033标准的螺母在材料热处理、螺纹公差控制上的统一要求，能够保证不同批次、不同供应商提供的同规格零件具备完全互换性，减少设备运维过程中的备件匹配难度。从产品功能特性层面看，该螺母的内螺纹采用标准公制螺纹牙型设计，牙型角60度，螺纹中径、大径、小径的公差带严格遵循标准规定的配合等级，既能够保证与对应外螺纹件的顺畅旋合，又能控制配合间隙在合理范围内，避免间隙过大导致的连接松动、载荷分布不均问题；六角外形的对边尺寸、对角尺寸同样符合标准规范，能够适配标准规格的开口扳手、套筒扳手、梅花扳手等通用紧固工具，现场装配过程中不需要定制专用工装，大幅提升装配和拆卸的作业效率。在各类机械结构的连接设计中，六角螺母是应用覆盖范围最广的内螺纹紧固件之一，这款遵循ISO 4033标准设计的六角螺母，核心适配场景集中在对螺纹配合精度、紧固件力学性能有明确要求的机械装配、动力设备、汽车零部件连接、工业工装搭建等领域，区别于普通薄型螺母，该标准下的螺母厚度与适配螺栓的公称直径保持对应匹配关系，能够在中高强度载荷的连接场景下提供足够的螺纹啮合长度，避免因螺纹啮合圈数不足导致的滑牙、螺纹脱扣等失效问题。

　　在三维建模的设计思路上，首先需要明确标准规定的各尺寸边界：先根据选定的螺纹公称直径确定对应的螺母厚度、六角对边尺寸、倒角尺寸等核心参数，建模时优先绘制六角外形的草图，通过拉伸生成螺母的基体结构，之后在基体两端加工规定角度的端面倒角，去除锐边的同时也能在装配时起到导向作用，方便螺栓顺利穿入；内螺纹的建模需要严格匹配螺纹的螺距、牙型参数，保证螺纹牙的轮廓与标准牙型一致，建模过程中需要注意螺纹收尾部分的结构处理，还原实际加工过程中螺纹不能完全贯通到螺母端面的真实工艺特征，避免模型出现不符合实际加工逻辑的结构。从安装边界的角度考虑，设计选型时需要预留足够的扳手操作空间，六角螺母的对边外侧需要留出至少大于扳手厚度的操作间隙，保证紧固工具能够完全卡合螺母的六角侧面，避免因空间不足导致扳手无法套入、或者紧固过程中打滑磨损螺母棱角；同时需要核算连接副的总厚度，保证螺栓穿过被连接件后露出螺母的螺纹长度在2-3个螺距，既保证足够的螺纹啮合长度，又不会因为露出螺纹过长干涉其他周边零部件。

　　在实际的结构设计选型过程中，这类标准螺母不需要单独定制加工，只要明确对应的螺纹规格、性能等级，就可以直接选用，三维建模时严格遵循标准尺寸搭建模型，也能在虚拟装配阶段提前验证安装空间、干涉情况，减少后续实物装配时出现的尺寸不匹配问题；另外，该标准下对螺母的材料力学性能、热处理硬度、表面防腐处理都有对应的规范要求，在有腐蚀环境的应用场景下，可以根据实际工况选择对应的表面处理方式，比如镀锌、达克罗等，而三维模型的外形尺寸不会因为表面处理的薄镀层发生影响装配的尺寸变化，因此标准模型可以适配多数常规工况下的选型设计需求。

　　在设备的装配序列规划中，这类六角螺母通常是在螺栓穿入被连接件通孔后，从螺栓的末端旋入，通过扭矩扳手按照对应性能等级规定的预紧扭矩拧紧，使被连接件之间产生足够的压紧力，保证连接结构在设备运行过程中不会出现相对位移；对于需要频繁拆卸维护的设备部位，这类标准六角螺母的通用性优势更加明显，不需要准备特殊的拆卸工具，运维人员使用常规五金工具就可以完成拆装作业，降低设备的全生命周期维护成本。建模过程中还需要注意螺母端面的平面度要求，两个端面需要保持平行，且与内螺纹的轴线保持垂直，避免拧紧后出现偏载，导致螺纹局部受力过大产生断裂或者变形，这些形位公差的要求虽然在三维外观模型上不会直接体现，但在出工程图或者做有限元受力分析时，需要将这些工艺要求纳入考虑，才能保证设计的零件符合实际生产和使用的要求。
