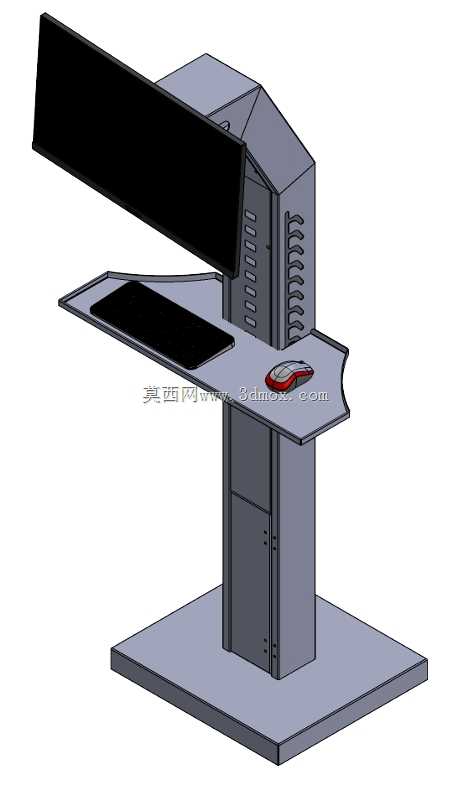

集成键鼠托板立式液晶显示器安装支架

这款立式液晶显示器安装支架，主要面向工业现场操作工位、设备配套操控终端、小型检测工作站这类场景设计，区别于常规桌面夹持式显示器支架，它采用独立落地式方形底座结构，不需要依托现有工作台面完成固定，可直接布置在生产车间设备旁、实验室检测点位、仓储管控站点等位置，适配没有预留显示器安装台面的使用场景。

从结构功能来看，支架主体采用立式立柱作为核心承载构件，立柱上部预留了显示器安装挂接位，可适配常规尺寸的液晶显示屏，挂接位置的高度经过人机工程校核，站立操作时视线可自然落在屏幕显示区域中心，不需要长期低头或仰头查看屏幕内容，能降低长时间值守操作的颈部疲劳。立柱中部向外延伸出一体化的托板结构，托板表面做了平整处理，可直接放置键盘、鼠标这类输入外设，托板边缘做了小幅上翻的限位结构，避免外设放置时从边缘滑落，托板与显示器挂位的垂直距离经过匹配，操作时手臂自然下垂放置在托板上，手腕可保持自然平直状态，符合长时间输入操作的姿态要求。立柱下部设置了可开合的储物舱结构，舱门通过侧边卡扣固定，内部可放置小型接线端子、电源适配器、备用操作配件等零散物件，避免现场布线凌乱，也能减少外接配件积灰受污的情况。

设计思路上，整体结构优先考虑钣金加工的工艺可行性，所有外露板材均采用金属薄板弯折成型，减少了复杂曲面加工工序，立柱侧面设计了阵列式的散热通风槽，既可以减轻支架整体自重，也能为放置在立柱内部的电源模块、接线端子提供自然通风散热的通道，避免密闭空间内电器元件积热。底座采用方形加厚板材制作，通过增大底部支撑面积提升整体抗倾覆能力，即使操作人员意外触碰托板或者屏幕，支架也能保持稳定不倾倒，底座表面预留了地脚安装孔位，在有固定需求的场景下，可通过膨胀螺栓将底座与地面刚性连接，进一步提升高频率使用场景下的结构稳定性。

安装边界方面，支架整体占地尺寸控制在较小范围内，底座的方形轮廓边长可满足常规工位的通道间距要求，不会占用过多现场通行空间；显示器挂位支持一定范围内的角度微调，可根据操作人员的站立位置调整屏幕俯仰角度，减少屏幕反光对查看显示内容的影响。托板的承载能力经过结构校核，可满足常规键盘、鼠标外加小型操作终端的放置需求，不会出现托板弯折变形的情况。所有钣金拼接位置均采用焊接后打磨处理的工艺，表面做统一的喷塑防护，可适应生产车间多粉尘、少量油污的使用环境，长期使用也不会出现表层锈蚀脱落的问题。布线方面，立柱内部预留了贯通的走线通道，显示器的信号线、电源线，键盘鼠标的连接线均可从立柱内部穿行，从底座侧边的出线口引出连接外部电源与设备主机，避免明线外露被现场物件剐蹭破损，也能让工位整体外观更整洁，减少卫生清理的死角。
