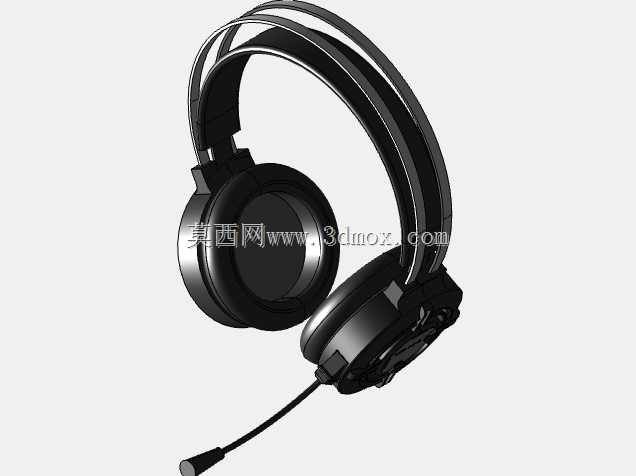

头戴式有线耳机外观结构三维数模

　　日常做消费电子结构设计时，头戴式耳机的结构匹配度一直是容易出问题的环节，很多新手建模时只关注外观曲面流畅度，忽略实际佩戴的力学边界和部件装配干涉，这套数模刚好把量产落地时需要考虑的结构细节都做了还原。先从实际应用场景说，这类头戴有线耳机主要面向桌面办公、居家影音、专业音频监听等长时间佩戴场景，和入耳式产品不同，它的夹持力分布、耳罩包裹范围直接决定用户连续佩戴2-4小时的舒适度，所以建模时头梁的弧度、耳罩的偏转角度都不是随意拉曲面做的。

　　从结构设计思路来看，头梁部分采用双层嵌套结构，外层是硬质支撑骨架，内层预留了软质缓冲垫的安装槽位，骨架的弧度按照成年人头围的统计数据做了适配，自然状态下头梁的内圈直径控制在165mm左右，两侧拉伸调节的行程单边预留了35mm的滑动空间，滑动轨道内部做了等距的卡位凹槽，能适配不同头围尺寸的用户，不会出现佩戴时滑落或者夹持过紧压太阳穴的问题。耳罩部分采用可偏转的铰接结构，和头梁支臂的连接位置预留了15度的前后偏转角度、10度的左右倾斜角度，这个角度范围是经过实际佩戴验证的，能让耳罩的软垫面完全贴合不同用户的耳周轮廓，不会出现局部漏音或者压耳的情况；耳罩的内腔尺寸做了45mm的单元安装位，深度预留了22mm的空间，刚好能容纳常规的动圈发声单元和背后的调音阻尼材料，耳罩外圈的软垫安装槽做了2mm的倒扣结构，方便软质皮套或者海绵套的卡装固定，不需要额外打胶就能实现可靠连接，后期维护更换也更方便。

　　有线连接部分的出线位置设计在左侧耳罩的下边缘，出线口做了锥形的应力缓冲结构，长度12mm的缓冲段能避免线材反复弯折时内部铜丝断裂，线身的走线方向顺着耳罩下边缘自然下垂，不会和用户的肩部或者衣物产生剐蹭。整个模型的装配边界都做了公差预留，硬质结构件之间的配合间隙控制在0.15-0.2mm，软质缓冲件的压缩量预留了3-5mm，完全符合消费电子产品的装配公差要求。从外形尺寸来看，整机自然状态下的高度为190mm，耳罩的外圈直径为100mm，收拢状态下的整体厚度为75mm，不管是做产品结构验证还是外观手板打样，这个尺寸边界都能直接对接后续的开模流程，不需要再反复调整比例。

　　很多建模者做这类产品时容易把铰接结构的转动限位做漏，导致耳罩可以无限制偏转，实际生产中这种结构会出现内部线材拉扯断裂的问题，这套数模里在铰接位置做了对应的限位凸台，刚好把偏转角度控制在设计范围内，同时支臂内部预留了2mm宽的走线槽，头梁和耳罩之间的连接导线可以完全藏在支臂内部，不会出现线材外露影响外观的问题。另外耳罩的后壳部分做了轻微的内凹弧度，贴合耳后乳突的位置，避免长时间佩戴时硌耳，头梁内层的缓冲垫宽度设计为28mm，能把头部的夹持压力均匀分散开，不会出现局部压强过大的压痕。对于做消费电子结构设计的从业者来说，这个模型的参考价值在于它没有做夸张的概念化造型，所有结构细节都是对标量产产品的实际要求来做的，不管是用来做结构方案的参考，还是练习曲面建模和装配约束，都能对应到实际的工程需求，不会出现建模完成后无法落地生产的问题。
