三角连接式重载起重吊钩组件结构设计

　　在车间重型工件转运、重型设备安装就位、重型构件厂内倒运这类常规起重作业场景里，吊具和起重设备动滑轮组之间的连接可靠性，直接决定了整个吊装作业的安全冗余，这套三角连接结构的吊钩组件，正是针对三点平衡吊装的连接需求做的结构设计。区别于常规单吊点直连吊钩的结构，这套组件采用三角布置的三个连接轴端，能够同时对接三个独立的吊点分支，在吊装外形不规则、重心偏离几何中心的重型工件时，可以通过调整三个分支吊索的长度，让吊钩钩体始终保持垂直受力状态，避免吊索出现偏载滑移、工件侧倾的风险。

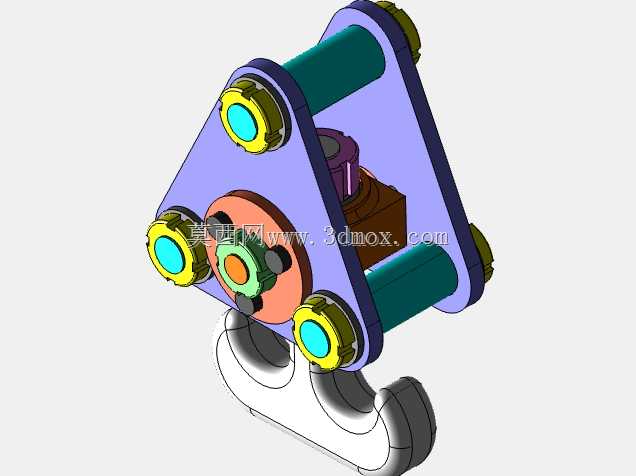

　　从结构设计逻辑来看，三角连接座采用等边三角形的板式结构，三个连接轴孔沿三角顶点均匀布置，每个轴端都配置了带止推面的锁紧端盖，端盖内侧预留了润滑脂存储腔，连接轴和座体之间采用滑动摩擦副配合，能够在吊索分支出现小角度偏摆时自动适应角度变化，避免连接轴出现刚性别劲导致的应力集中。连接座中心位置设置了和钩体连接的回转副，钩体可以绕中心轴线做360度自由回转，吊装过程中工件需要调整周向方位时，不需要反复摘挂吊索，直接转动工件即可完成方位调整，大幅降低高空吊装时的调整作业风险。钩体部分采用标准的锻造吊钩轮廓曲线，钩身的危险截面做了圆弧过渡加厚处理，钩尖位置设置了防脱挡片的安装卡槽，使用时可以加装防脱挡片避免吊索从钩口脱出。

　　从安装边界来看，三个连接轴端的轴径尺寸统一，能够适配常规起重吊索的卸扣连接尺寸，连接座的整体厚度控制在常规起重吊具的安装间隙范围内，不会因为结构过厚导致卸扣无法正常穿装。钩体的开口尺寸适配大直径钢丝绳吊索、扁平吊装带的挂装需求，钩身的曲率半径按照吊索最小弯曲半径要求设计，避免吊索在钩身位置出现过小弯折导致的承载能力下降。设计过程中针对每个受力节点做了应力校核，三个连接轴的受力通过三角座体均匀传递到中心回转副，不会出现单个连接点受力过载的情况，端盖的锁紧结构采用防松设计，在长期往复起升、下降的振动工况下不会出现松脱。中心回转副的配合间隙控制在合理范围，既保证回转动作顺畅，又不会出现过大的旷量导致吊装过程中工件出现不必要的晃动。

　　这套结构在实际使用中，既可以作为独立的吊具连接件搭配不同规格的吊索使用，也可以直接集成到小型起重设备的起升机构末端，作为固定的取物装置使用，针对不同的额定起重量需求，只需要调整三角座板的厚度、连接轴的轴径以及钩体的截面尺寸，就可以快速衍生出不同载荷等级的同系列产品，不需要对整体结构逻辑做大幅改动。在车间日常吊装作业中，这种三吊点连接的吊钩组件，相比单吊点吊钩的适配性更强，尤其是针对那些带有三个预设吊耳的焊接结构件、组装部件，能够直接实现三个吊点的同步受力，避免单吊点吊装时工件倾斜导致的吊索滑脱、工件磕碰问题。
