直列四缸发动机曲柄活塞连杆组结构

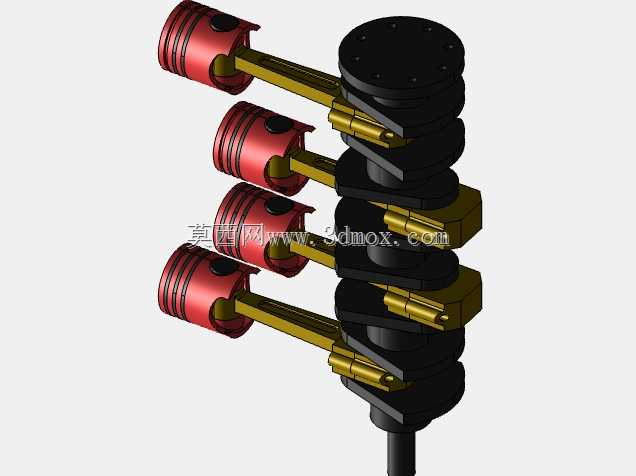

　　这套曲柄活塞连杆组件是往复式内燃机的核心运动转换单元，在车用动力、小型工程机械动力、固定式发电机组动力场景中承担着将燃料燃烧产生的气体压力转换为旋转扭矩输出的核心作用，是所有四冲程往复活塞式发动机不可或缺的核心运动部件。从结构设计逻辑来看，这套组件采用直列四缸的排布方式，四个活塞沿曲轴轴向等距布置，相邻缸对应的曲柄销错开180度相位，能够保证四个气缸按做功顺序交替输出推力，让曲轴输出的扭矩波动控制在合理区间，减少整机运转时的一阶、二阶往复惯性力带来的振动。

　　活塞部分采用了典型的汽油机活塞结构设计，头部设置了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免燃烧气体下窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗；活塞销采用全浮式设计思路，工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀分布，延长部件使用寿命，销座位置的加强筋结构能够承受燃气爆发瞬间的巨大冲击载荷，避免活塞在高负荷下出现销座开裂的失效问题。

　　连杆部分采用工字形截面的锻钢材质设计思路，杆身从小头到大头采用渐变截面过渡，在保证足够的抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷；连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴的曲柄销上，轴瓦位置预留了合适的润滑油道间隙，能够让曲轴油道输送来的压力机油在轴瓦与曲柄销之间形成稳定的油膜，避免金属直接接触造成的干磨烧瓦故障。曲轴部分采用整体式锻造结构，四个曲柄销与五个主轴颈的位置设置了贯通的润滑油道，能够将主油道的压力机油输送到各个连杆轴颈位置，同时平衡块的结构与位置经过配重优化，能够抵消活塞连杆组往复运动与曲轴旋转运动产生的不平衡力矩，降低整机运转时的振动水平，曲轴的输出端预留了飞轮安装的法兰与定位止口，前端则预留了正时齿轮、皮带轮的安装键槽与轴颈，能够适配前端轮系驱动水泵、发电机、配气机构等附件的动力输出需求。

　　从安装边界来看，这套组件装入气缸体时，活塞与气缸壁之间需要保留合理的配缸间隙，间隙过小会造成热态下活塞膨胀卡缸，间隙过大则会出现敲缸、燃气下窜的问题；连杆大头的侧向宽度需要与曲轴箱的连杆运动空间做匹配校验，避免曲轴旋转时连杆大头与缸体曲轴箱壁发生运动干涉；活塞在上止点位置时，活塞顶部与气缸盖燃烧室之间的压缩高度需要严格匹配，保证发动机的压缩比符合设计要求，避免压缩比过高造成爆震或是压缩比过低导致动力输出不足。在实际工程应用中，这套组件的运动学与动力学仿真验证是发动机开发阶段的核心环节，需要通过运动仿真校验各个工况下活塞的侧压力、连杆的应力分布、曲轴的疲劳强度，同时结合润滑系统的流量设计保证各个摩擦副的机油供给充足，还要结合平衡轴的设计抵消剩余的不平衡惯性力，才能让发动机在全转速、全负荷区间都能稳定可靠运转，避免出现部件断裂、异常磨损、振动超标等工程问题。
