小型一体式蒸发式空气冷却设备结构设计

　　这款小型空气冷却设备的三维结构设计，最初是针对小型作业工位、户外临时值守点这类无法接入大型集中降温系统的场景做的适配，区别于传统压缩式制冷设备，它依靠水蒸发吸热的物理原理实现送风降温，不需要封闭空间就能使用，运行时不会产生冷凝水排放的额外管路需求，整体能耗仅为同制冷量压缩式冷风机的五分之一左右，很适合临时工位、户外岗亭、小型加工点这类对安装便捷性、运行成本有要求的使用场景。

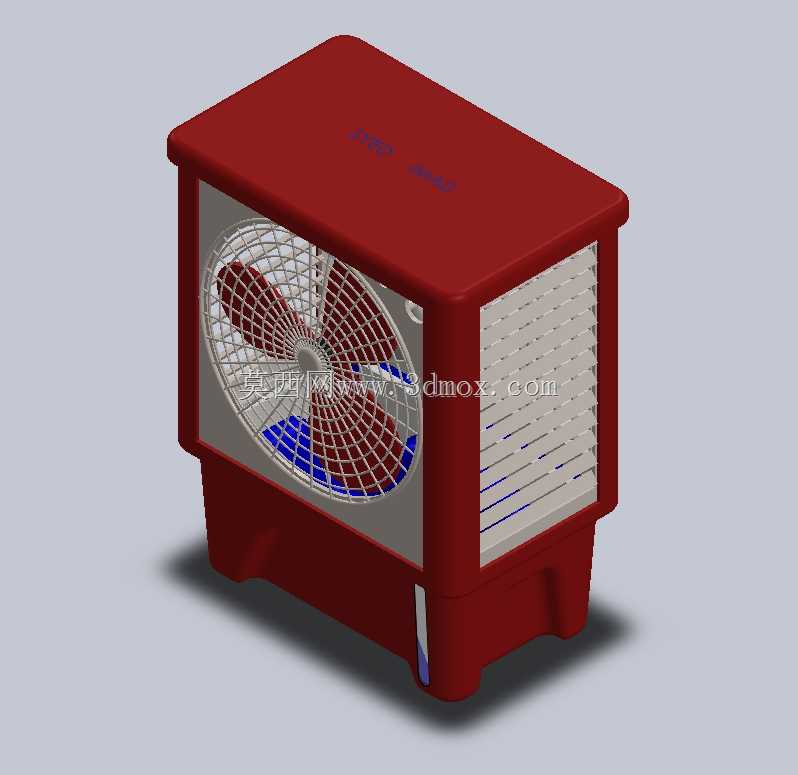

　　从结构布局来看，整体采用一体式方正壳体设计，壳体底部设置四个凸起的支撑脚，将设备主体抬离安装面15mm左右，既可以避免安装面的积水渗入设备内部，也能给底部的供水组件留出足够的安装与检修空间，支撑脚做了圆角过渡处理，没有尖锐棱角，避免安装移动过程中剐蹭操作人员。壳体正面设置轴流风机安装位，风机外侧加装了网格状防护网，防护网的栅格间隙控制在8mm以内，符合小型通风设备的安全防护要求，防止运行过程中异物卷入扇叶，也能避免人员误触转动部件。风机扇叶采用大倾角后掠式设计，在相同转速下能获得更大的送风量，同时降低扇叶切割空气产生的气动噪音，适配近距离工位送风的使用需求。

　　设备侧部设置交错排列的湿帘安装槽，湿帘采用倾斜导流结构，供水组件从湿帘顶部均匀布水，水流顺着湿帘纹理向下渗透，风机运转时形成的负压会驱动外部空气穿过湿帘，空气与湿帘表面的水膜充分接触完成热交换，降温后的空气被风机加压送出，未蒸发的水流会汇集到底部的储水腔循环使用，减少水资源的消耗。湿帘的安装槽采用抽拉式结构设计，不需要拆解整个壳体就能完成湿帘的取出清洗或更换，降低后期维护的操作难度。壳体顶部做了微弧面过渡处理，表面没有多余的凸起结构，既可以避免顶部积灰，也能在多台设备堆叠存放时减少接触面的磨损，顶部预留的标识区域可以粘贴设备参数、操作提示类标识，不会破坏壳体的整体结构强度。

　　从安装边界来看，设备整体长宽高尺寸控制在380mm320mm420mm范围内，不需要额外的固定安装结构，直接放置在平整台面或地面即可使用，设备运行时的重心落在四个支撑脚围成的矩形中心区域，倾斜15度以内不会发生侧翻，适配大多数临时摆放的场景。供电接口设置在设备背部的下方位置，接口处加装了防水挡边，避免清洁设备时水流溅入接口引发安全隐患，背部同时设置了水位观察窗，可以直观看到内部储水腔的剩余水量，不需要打开注水口就能判断是否需要补水。

　　设计过程中特意对壳体的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证壳体的结构强度，在设备正常移动、轻微磕碰时不会发生壳体开裂，也能控制整体的材料用量，降低设备自重，单人就能完成设备的搬运移位。风机与壳体的连接位置加装了橡胶减震垫，阻断风机运转时的振动传递到壳体上，降低运行时的共振噪音，让设备在近距离使用时不会产生明显的震感。储水腔的内壁做了光滑圆弧过渡，没有清洁死角，定期清洁时可以很方便地擦除内壁附着的水垢，避免长期使用滋生细菌影响送风质量。

　　不同于大型工业冷风机的大风量远距离送风设计，这款设备的送风距离控制在3米以内，出风覆盖范围约2平方米，刚好适配单个作业工位的降温需求，不会因为风量过大造成作业区域的物料吹散、粉尘飞扬等问题。设备的控制组件集成在壳体侧部的隐蔽位置，只有风速调节、开关两个基础操作按键，没有复杂的功能设置，操作人员不需要专门培训就能正常使用，按键做了防水防尘处理，适配多粉尘、高湿度的作业环境使用。
