富天FS-A8S航模接收控制电路板结构

项目分类:无人机 发布时间:2025-02-20 ID:942648
  • 富天FS-A8S航模接收控制电路板结构
  • 富天FS-A8S航模接收控制电路板结构
  • 富天FS-A8S航模接收控制电路板结构
  • 富天FS-A8S航模接收控制电路板结构

  在航模及小型无人飞行器的整机装配环节中,接收模块是连接地面操控端与空中飞行载体的核心信号中转部件,这款富天FS-A8S接收板的三维结构还原,完全围绕航模装机的实际适配需求展开设计。从实际装机场景来看,这类2.4G频段接收模块多用于小型穿越机、固定翼航模、迷你多旋翼无人机的飞控系统对接,承担着将地面遥控器发射的操控指令解码后传输给飞控板,同时回传飞行器端基础状态信号的作用,是小型无人飞行器实现人工操控链路必不可少的硬件载体。

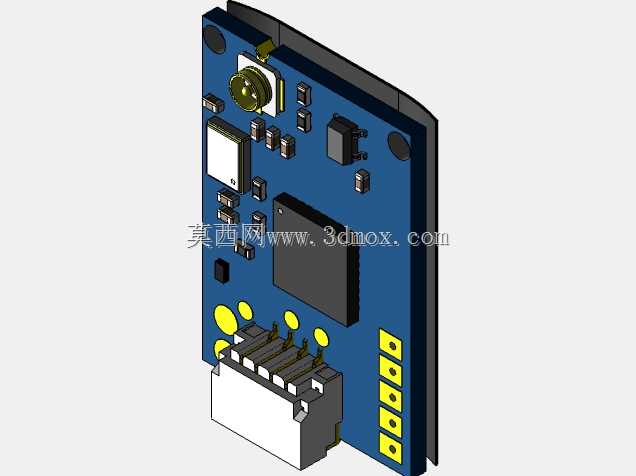

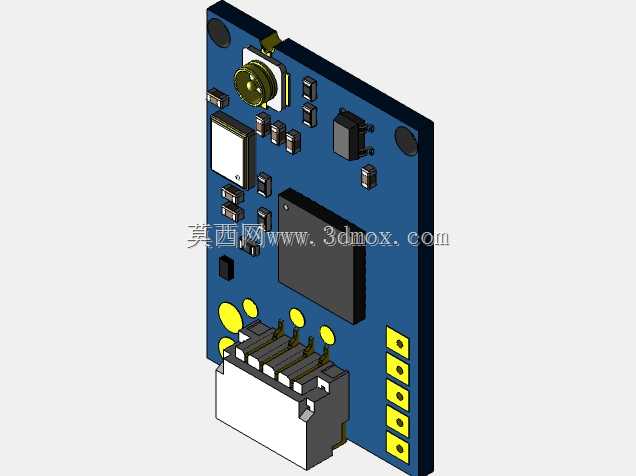

  从结构设计思路上看,整块电路板采用FR-4环氧玻纤基板作为承载基底,板上元器件布局完全遵循高频信号电路的布线逻辑:板载陶瓷天线模块布置在板端边角位置,尽可能远离板上主芯片、电源滤波电容等可能产生电磁干扰的元器件,减少信号遮挡与电磁串扰,保证2.4G无线信号的收发稳定性;主解码芯片布置在板身中部区域,周边配套布置贴片电阻、电容、电感等无源器件,走线长度尽可能缩短,降低信号传输损耗;板端一侧布置卧式接线插座,用于对接飞控板的信号传输线束,插座采用带卡扣的白色塑壳结构,可避免飞行器飞行过程中受震动影响出现线束松脱的问题;板侧预留的4个镀金焊盘点位,可支持用户根据装机需求自定义焊接信号引出线,适配不同接线定义的飞控硬件。

  从安装边界与尺寸适配角度来看,整块接收板采用矩形板型设计,板身厚度控制在1.6mm标准PCB厚度范围,板上最高元器件为板端的天线连接座,整体凸起高度不超过5mm,可轻松嵌入小型穿越机的机架夹层空间,不会占用过多的机身内部安装位;板身四个边角预留的圆形安装孔位,孔径匹配M2规格的微型螺丝,既可以通过螺丝直接固定在机架的预制安装柱上,也可以配合双面泡棉胶粘贴固定在机身合适位置,适配不同机架的安装方式。板上的接线插座引脚间距采用标准2.54mm排距,兼容市面上绝大多数航模飞控的杜邦线接线规格,用户无需额外定制转接线束即可完成硬件对接。

  从功能特性的结构匹配来看,板上的电源输入回路配套了独立的贴片滤波电容,可过滤飞控端供电的纹波干扰,保证接收模块供电稳定性,避免飞行过程中因供电波动出现信号断连的问题;板载的信号指示灯布置在板身侧边位置,装机后仍可从机架缝隙观察到指示灯的闪烁状态,方便用户在地面调试阶段判断对频状态、信号连接状态。整个模型完整还原了板上所有元器件的外形尺寸与相对位置,包括贴片芯片的引脚轮廓、接插件的卡扣结构、焊盘的位置分布,结构设计人员在做机架内部布局设计时,可以直接导入该模型进行安装位的干涉检查,提前预判线束走向、安装固定点位是否存在结构冲突,减少实际装机阶段的反复调整工作量;对于航模DIY爱好者来说,也可以参照该模型的尺寸参数提前规划机身内部的设备布局,合理分配电调、电池、飞控、接收模块的安装位置,优化整机的重心分布,提升飞行操控的稳定性。
