PR-2型螺栓连接式工业熔断器结构设计

　　这款PR-2熔断器的结构设计，完全围绕工业配电场景的严苛使用需求展开，在做三维建模时首先要明确其核心应用边界：它主要适配交流500V及以下、频率50/60Hz的工频配电回路，同时可覆盖直流440V等级的工业电气设备保护，常见于车间低压配电柜、工业设备进线端、变压器次级出线侧这类需要可靠过流保护的位置，核心作用是在回路出现过载电流或者短路大电流时，通过内部熔体的快速熔断切断回路，避免后端设备被大电流烧毁，同时把故障范围限制在最小区间，防止越级跳闸影响整条产线的供电。

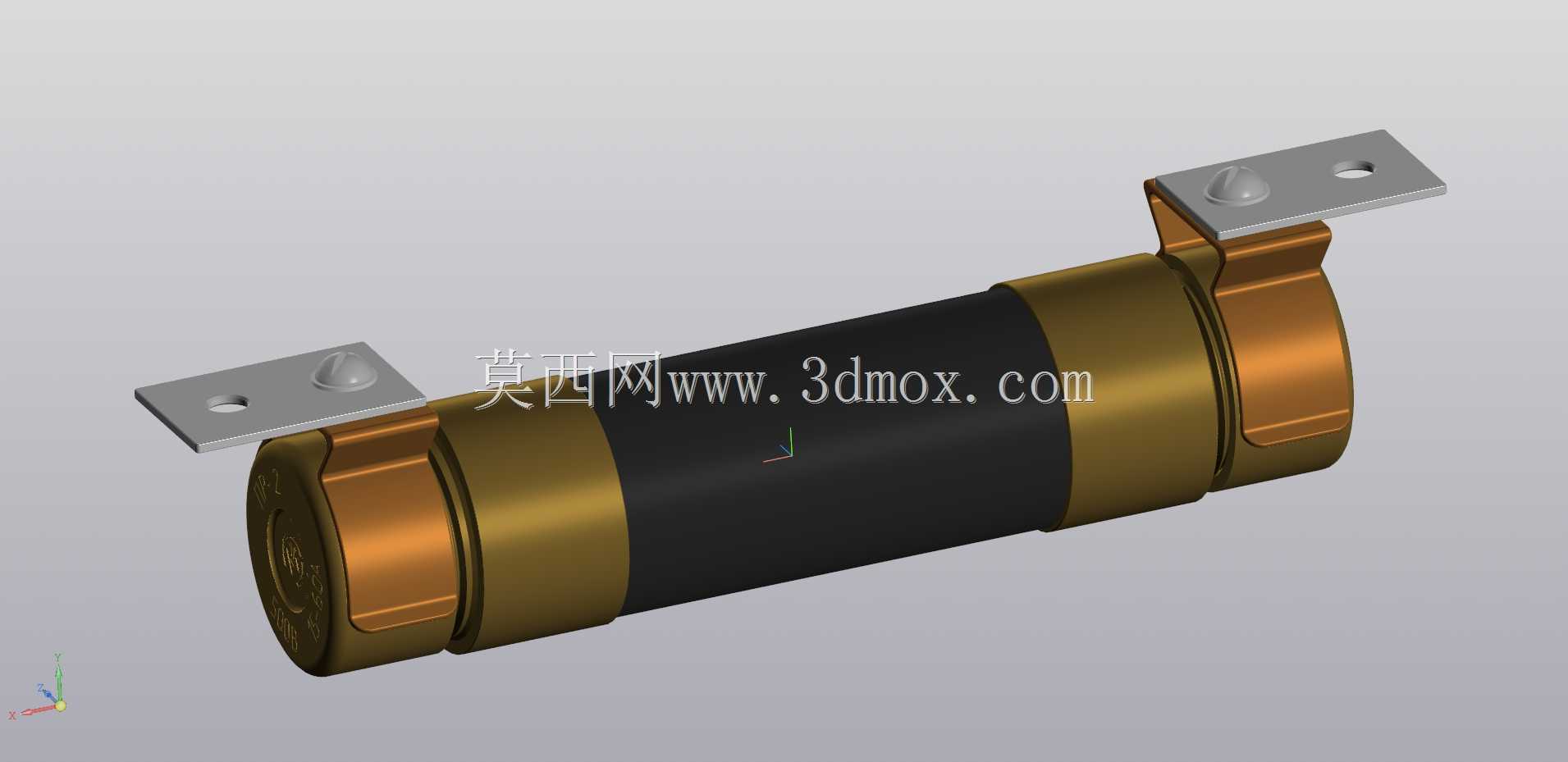

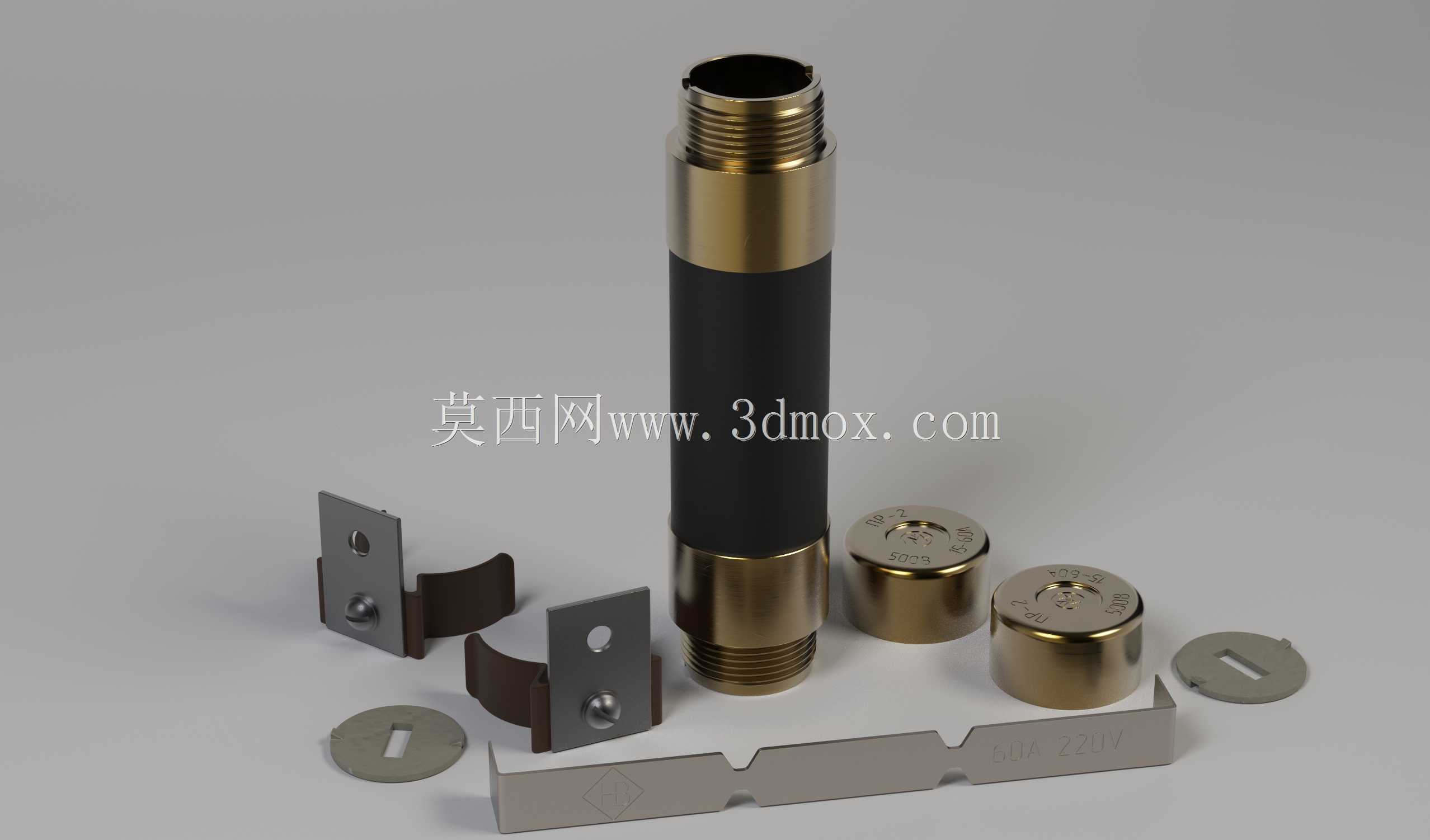

　　从结构设计逻辑来看，这款产品采用圆柱形主体加两端平板安装支架的结构，完全是为了兼顾载流能力、安装便利性与抗振性能。主体部分的绝缘外壳采用高强度耐温绝缘材质，建模时要注意外壳壁厚的均匀性，既要保证内部熔体熔断时的电弧不会外泄，也要承受额定电流下长期工作的温升，不会出现外壳变形或者绝缘性能下降的问题。两端的金属端盖采用铆压加焊接的复合连接工艺，和内部熔体、外部安装支架形成可靠的导电通路，建模时需要还原端盖和绝缘外壳的配合公差，保证装配后没有轴向窜动，同时端盖和支架的连接面要保证足够的接触面积，降低大电流通过时的接触电阻，避免长期工作出现接头发热的问题。

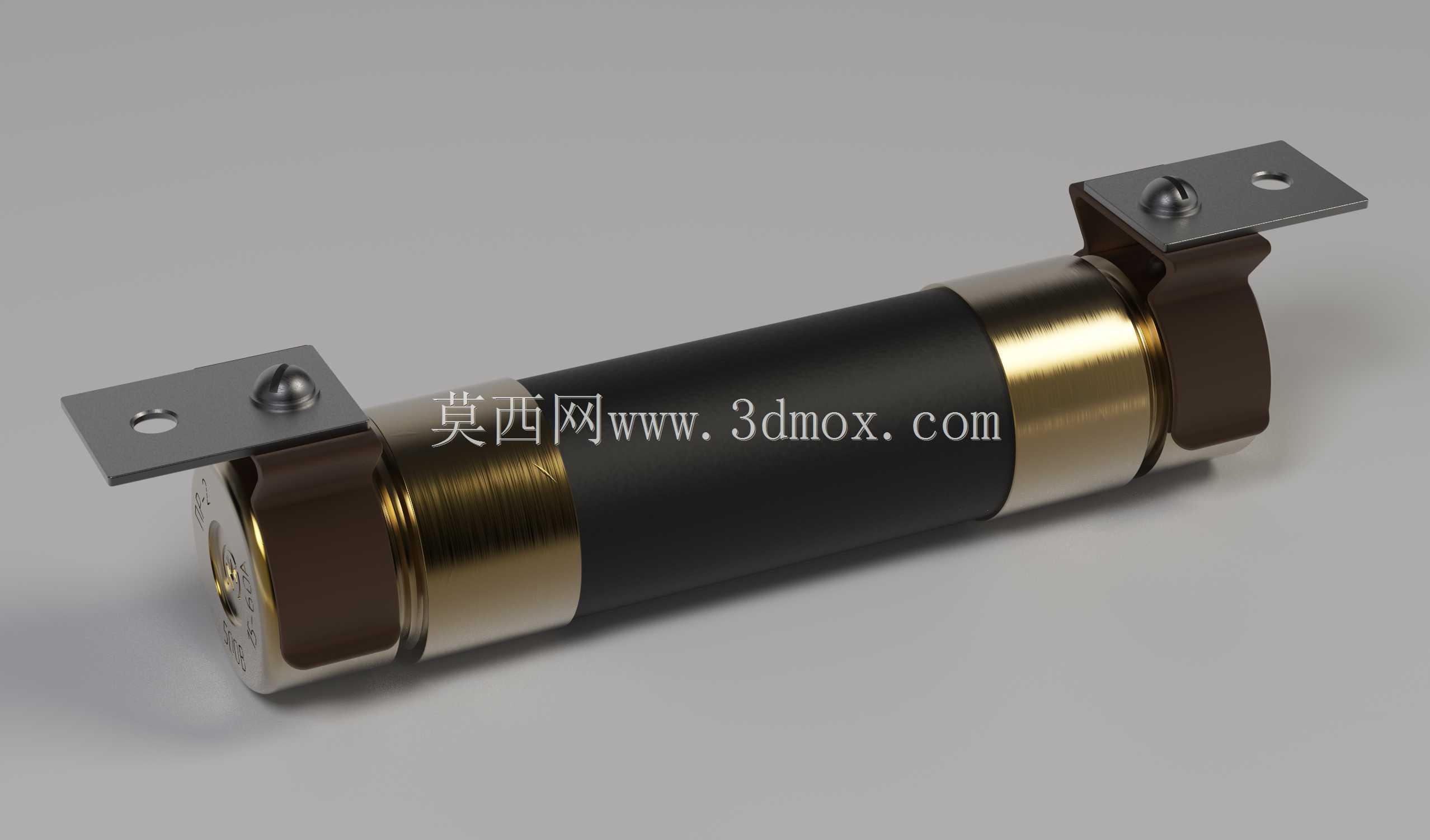

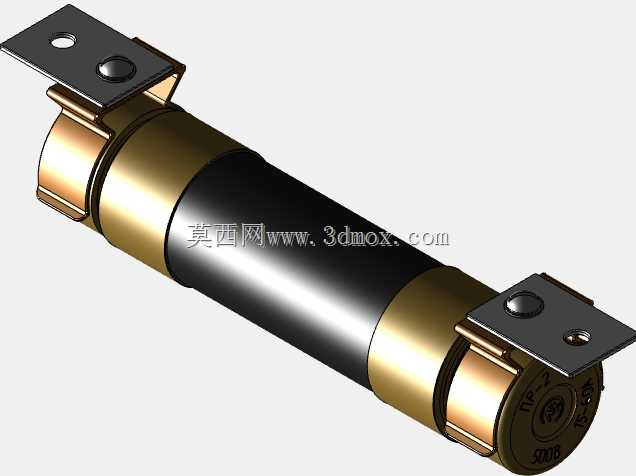

　　安装结构的设计是这款产品的重点，两端伸出的平板式安装支架上开有标准安装孔，适配螺栓固定式的安装场景，这种结构相比插拔式熔断器，在高振动工况下的连接可靠性要高很多——毕竟它的设计适用场景包含海拔1000米以内、振动加速度2G、振动频率5-50Hz的工业现场，比如冶金车间、矿山设备、重型加工设备这类存在持续振动的场合，螺栓锁紧的结构不会因为长期振动出现接触松动、接触电阻变大甚至脱落的问题。建模时需要严格把控安装孔的中心距、孔径尺寸，还有支架的折弯角度，保证安装时两个支架的安装面处于同一平面，不会出现安装应力，避免长期受力导致端盖和外壳的连接部位出现开裂。

　　从功能特性的维度拆解，这款熔断器的熔体设计需要匹配额定分断能力，在出现短路电流时能够在毫秒级时间内熔断，同时内部填充的灭弧介质可以快速熄灭熔断时产生的电弧，避免电弧持续造成回路拉弧、引发相间短路。建模时虽然不需要还原内部熔体的微观结构，但要预留出内部腔体的足够空间，保证灭弧介质的填充量符合设计要求，同时端盖和外壳的配合部位要做密封结构的还原，避免灭弧介质受潮或者外泄，影响分断能力。另外主体外壳的散热结构也做了优化，圆柱形的外表面可以和周围空气形成充分的对流换热，在额定电流长期工作时，外壳温升控制在标准允许的范围内，不会因为过热影响周边的线缆或者其他电气元件。

　　在做三维建模的尺寸校验时，需要重点关注几个安装边界：首先是整体长度，要适配标准熔断器座的安装间距，不能出现长度过长装不进去、或者长度过短导致接触不良的问题；其次是主体的外径尺寸，要保证和安装座的夹持部位、或者周边的绝缘间隙符合电气安全规范，不同电位的部件之间要留够爬电距离和电气间隙；还有两端安装支架的平面度，建模时要控制形位公差，保证安装后支架和安装基座完全贴合，螺栓锁紧后不会对产品主体产生额外的弯曲应力。另外两端的接线部位要考虑接线端子的压接空间，保证接入对应线径的电缆或者铜排时，有足够的操作空间，不会出现接线端子和其他部件干涉的问题。

　　从实际选型适配的角度来说，这款结构的熔断器相比同电流等级的其他产品，整体结构更紧凑，安装方式更灵活，既可以直接用螺栓固定在安装板上，也可以适配对应的标准安装座，方便后期维护更换。建模时还原的所有结构细节，都要服务于实际生产装配的需求：比如端盖和外壳的配合倒角，方便自动化装配时的快速对位；安装支架的边角做倒圆角处理，避免安装时划伤操作人员或者线缆绝缘层；金属部件的表面处理层厚度也要在建模时预留尺寸余量，保证表面处理后的最终装配尺寸符合公差要求。

　　在电气性能匹配的结构设计上，这款产品的两端导电部件采用高导电率的铜质基材，表面做镀镍或者镀锡处理，既可以降低接触电阻，也能提升抗氧化能力，保证在长期使用过程中接触性能稳定，不会因为氧化导致接头发热。绝缘外壳采用耐电弧、耐高温的热固性材料，即使在熔体熔断产生瞬时高温的情况下，也不会出现外壳碳化、开裂的问题，保证故障发生时的使用安全。建模时需要区分不同材质部件的装配关系，保证各个部件之间的配合公差符合生产工艺要求，比如金属端盖和绝缘外壳之间采用过盈配合加粘结剂密封的结构，既要保证足够的连接强度，也要保证密封性能，防止内部灭弧介质泄漏。
