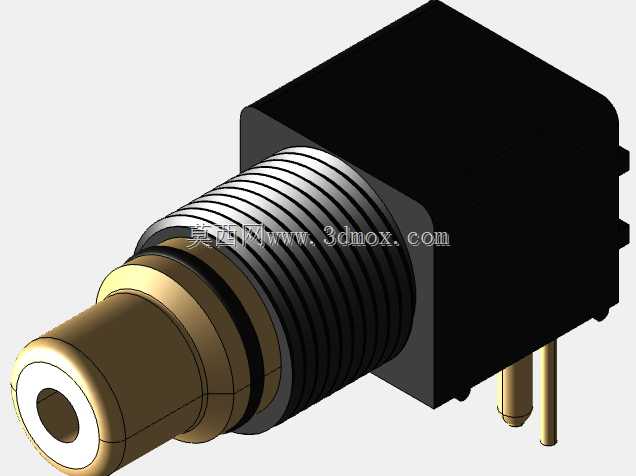

PCB面板侧装90度RCA音视频接插件

　　这款90度弯角RCA接插件，主要针对PCB板载面板安装场景设计，在音视频设备、工控信号传输装置、测试仪器面板的接口布局中应用广泛，区别于直插式RCA插座，其弯角结构能够大幅压缩设备内部的纵深走线空间，适配薄型机箱、紧凑型面板的装配需求。从实际功能来看，该接插件承担同轴音视频信号的板端传输作用，前端的标准RCA公头适配接口可匹配通用莲花插头，内部的同轴接触结构能够保证音视频信号传输的屏蔽完整性，减少外界电磁干扰对弱信号的影响，尾部的插针直接焊接在PCB板对应焊盘上，无需额外飞线转接，能够降低装配环节的接线工作量，提升批量生产的装配一致性。

　　设计过程中，首先考虑的是面板安装的固定可靠性，前端带螺纹的金属壳体搭配配套螺母，可从面板外侧锁紧固定，安装后壳体与面板金属层贴合，能够实现接地屏蔽的连续导通，避免接口处出现屏蔽断层；中间的多道密封胶圈，一方面能够在锁紧时填充面板与壳体之间的间隙，防止装配后出现松动旷量，另一方面也能阻挡日常使用中的灰尘、溅液从接口安装缝隙进入设备内部。90度的弯角结构设计，是基于PCB板垂直于面板安装的布局逻辑推导而来，当PCB板平行于设备底面布置、接口需要从正面面板引出时，直插式插座会让插头插入后向设备内部延伸较长距离，挤占板上其他元件的布置空间，而弯角结构将插针方向转为与接口轴向垂直，插针直接向下接入PCB焊盘，插头插入后的延伸方向平行于面板，能够把纵深方向的空间占用压缩到最低，给板上的主控芯片、电容、接口元件留出充足的布置余量。

　　外形尺寸方面，接口外露段严格遵循标准RCA插座的通用尺寸规范，可匹配市面上所有标准RCA莲花插头，前端的铜质接触内芯采用阶梯孔结构，保证插头插入后接触弹片的贴合压力稳定，不会出现接触不良、信号断续的问题；螺纹段的直径与长度适配1.0-2.0mm厚度的常规设备面板，安装时无需额外扩孔或定制面板开孔尺寸，采用行业通用的RCA面板开孔直径即可完成装配；尾部的两个定位插针与信号插针位置度公差控制在0.1mm以内，焊接时能够顺利插入PCB对应的定位孔与焊盘孔，不会出现插针偏位无法装配的问题，插针长度适配1.6mm标准厚度PCB的波峰焊工艺要求，过波峰焊时焊锡能够顺利浸润插针表面，形成可靠的焊接点。

　　安装边界上需要注意，PCB板上对应插座的布置位置需要预留足够的焊接空间，插座本体下方避免布置高度超过3mm的贴片元件，防止装配时出现元件干涉；面板开孔位置需要与PCB焊盘位置严格对中，偏差不超过0.2mm，避免锁紧螺母时壳体受力偏斜导致插针变形；接口前方需要预留至少15mm的插头插拔操作空间，保证用户插拔插头时不会被面板上的其他接口、旋钮遮挡操作空间。在实际选型使用中，这款接插件适合用在紧凑型音视频分配器、桌面式测试仪器、小型工控主机的面板接口上，相比同类型直插插座，能够让设备内部的元件布局更加紧凑，减小整机的外形体积，同时金属壳体的全屏蔽结构也能保证弱信号传输的稳定性，避免设备内部电源模块的电磁干扰串入音视频信号通路，出现底噪、画面纹波等问题。建模过程中对各个配合尺寸做了公差适配，螺纹段的尺寸按照公制细牙螺纹的标准公差建模，锁紧螺母与螺纹的配合间隙控制在合理范围，装配时不会出现卡滞或松动的问题；内部的绝缘衬套与金属壳体、接触内芯的配合尺寸也按照实际装配公差设置，能够直观模拟实际装配后的干涉情况，给结构设计人员做面板布局、PCB元件排布提供准确的尺寸参考。
