带标识外螺纹塑料嵌套式连接衬套

　　这款带外螺纹结构的塑料嵌套衬套，主要应用在低压流体管路、小型设备穿线防护、气动系统支路的连接场景中，日常在小型自动化设备的气路排布、低压给排水支路、线束过孔防护的工况里十分常见，核心作用是实现不同管径部件的过渡衔接，同时为穿过的管路、线束提供硬质防护，避免软质管路直接与设备钣金开孔的锐边接触产生磨损，也能在螺纹锁紧后提供一定的径向密封支撑。从结构设计来看，整体采用阶梯式柱体布局，外侧的连续外螺纹段是核心安装受力部位，螺纹牙型采用标准公制粗牙设计，牙距适配常规薄板开孔、塑料基座的内螺纹规格，安装时不需要额外定制攻丝，直接匹配市面通用的锁紧螺母即可完成固定，螺纹段尾部做了退刀槽设计，避免螺纹加工末端出现牙型变形，保证螺母可以完全旋合到安装基面，不会出现虚位。

　　衬套的内孔采用光滑直孔设计，入口端做了15度的倒角导向，方便管路或者线束直接穿入，不会在穿装过程中刮伤软管外壁或者线束绝缘层，内孔与外螺纹段的同轴度控制在0.1mm以内，保证安装后管路不会出现偏斜，减少流体通过时的紊流阻力，也避免线束弯折角度过大产生应力集中。衬套的端面做了加厚的凸缘结构，凸缘端面印有品牌标识区域，这个凸缘的作用是安装时作为轴向定位面，当螺母从另一侧锁紧时，凸缘完全贴合安装基面，分散锁紧压力，避免塑料材质因为局部压强过大产生开裂，凸缘的厚度经过核算，在常规M20规格下厚度达到3mm，能够承受至少15N·m的锁紧扭矩而不产生形变。

　　材质选用改性增强尼龙，相比普通PP材质具备更好的抗冲击性和耐油性，在常规-20℃到80℃的工作环境下不会出现脆裂或者软化，接触常规的气动润滑油、低压清水都不会产生腐蚀溶胀，适合大部分工业车间的常规工况。安装边界方面，这款衬套的外螺纹段长度适配2-8mm厚度的安装板材，不管是薄钣金还是厚塑料基座都能兼容，安装时只需要在基面上开出对应直径的通孔，将衬套带螺纹的一端从基面一侧穿入，另一侧旋合配套的锁紧螺母，拧紧到凸缘完全贴合基面即可完成固定，不需要额外的粘接或者焊接工序，后期维护拆卸也十分方便，只需要松开螺母就能直接取出更换。

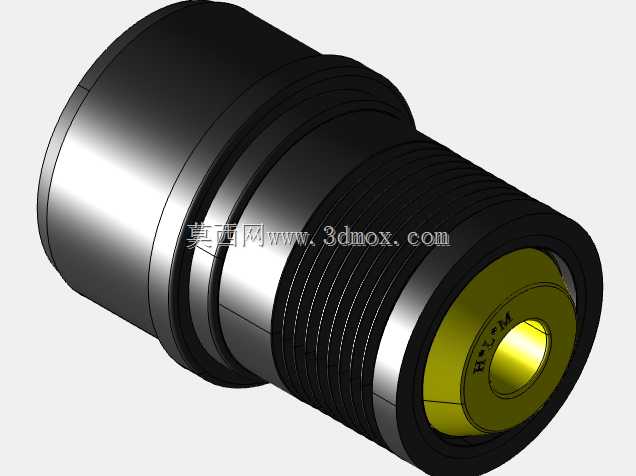

　　在实际选型过程中，需要注意内孔直径要比穿过的管路或者线束外径大0.5-1mm，预留一定的活动余量，避免温度变化产生热胀冷缩时卡滞管路，同时如果是用在有一定压力的流体场景，需要在凸缘与安装基面之间加装平垫片，提升密封性能，防止流体从安装缝隙渗漏。建模过程中，外螺纹段采用扫描切除的方式生成真实牙型，而不是采用装饰螺纹线，方便后续做装配干涉检查时可以准确判断螺纹啮合长度，退刀槽、端面倒角、内孔导向角这些细节结构都做了1:1还原，导入装配体后可以直接与配套螺母、安装板做虚拟装配，验证安装空间是否足够，不会出现实际装配时螺纹长度不够、凸缘与周边部件干涉的问题。衬套的外表面做了细微的磨砂纹理处理，既可以提升安装时的摩擦力，方便手动预旋螺母，也能避免塑料表面在长期使用后产生划痕积灰，外观一致性更好。
