倾斜式螺旋给料输送设备结构设计

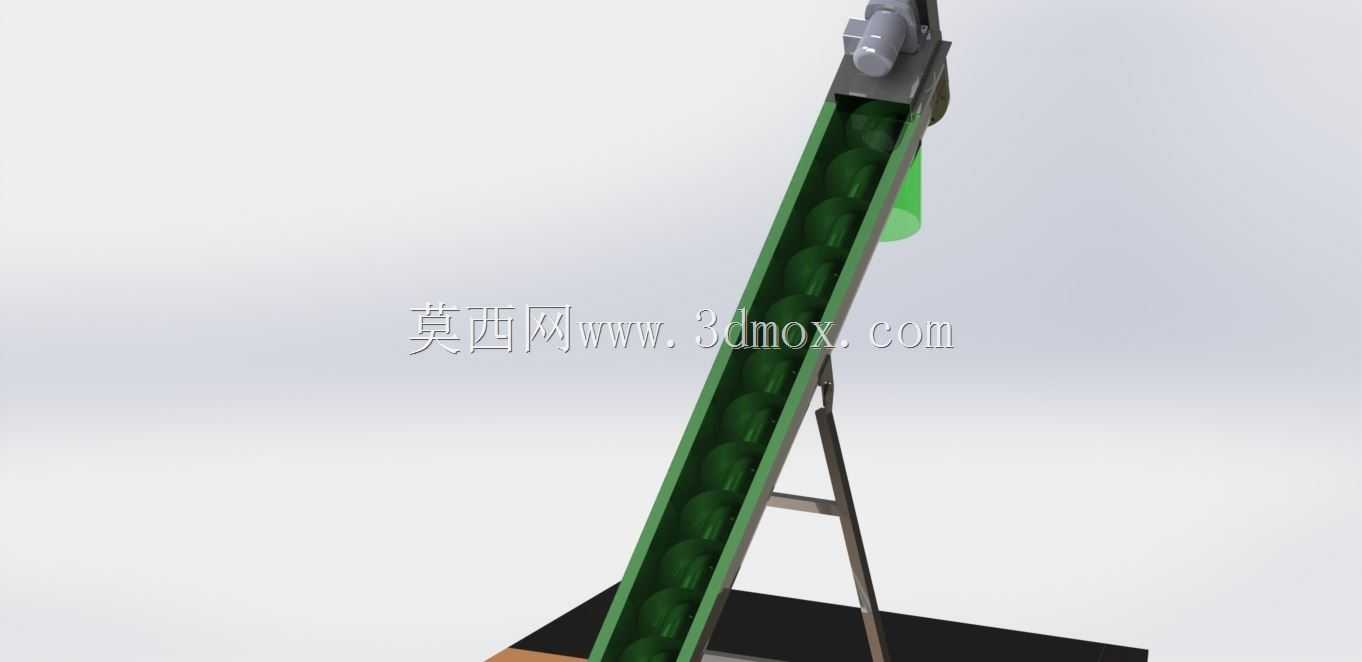

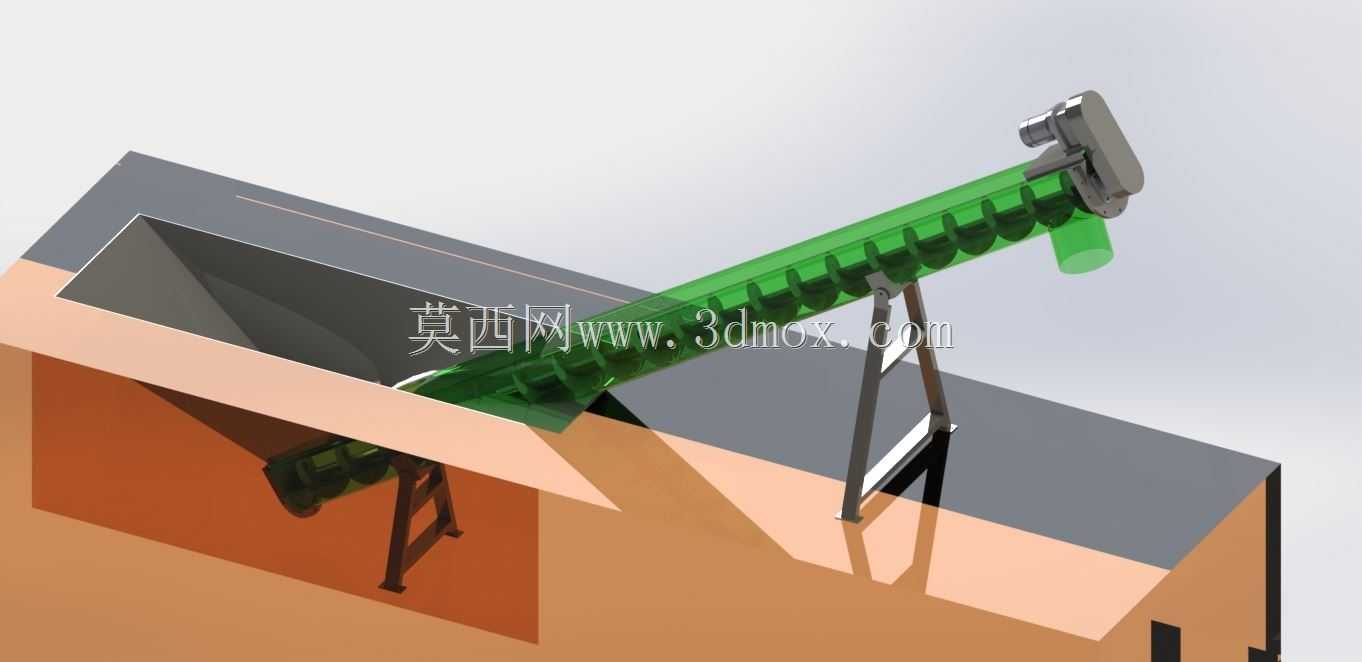

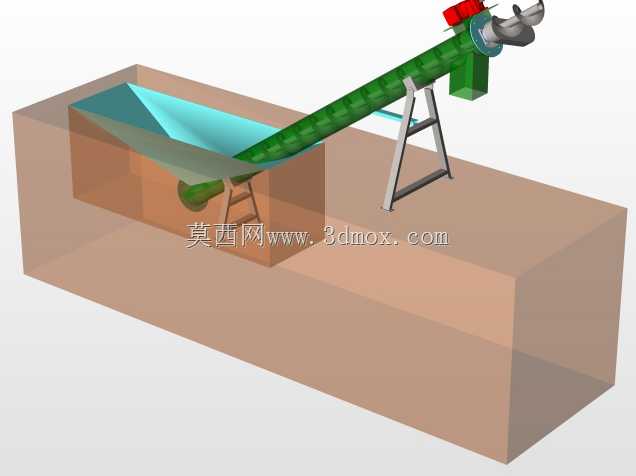

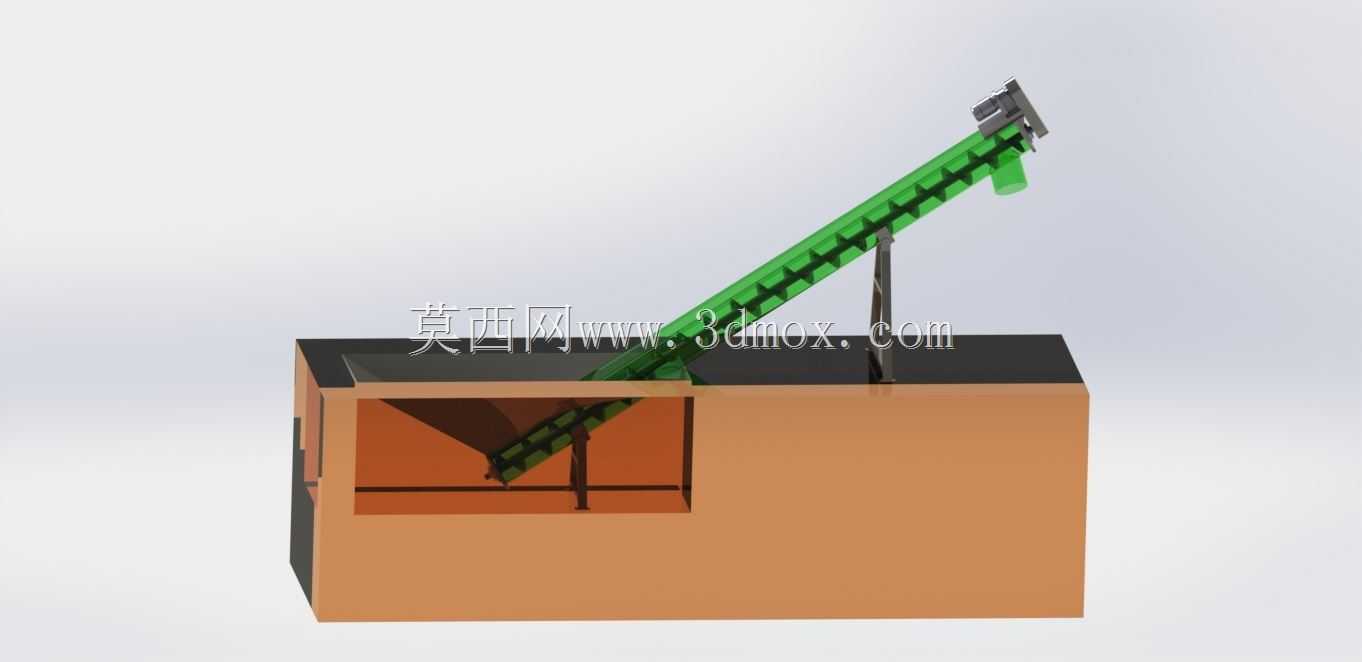

　　在散状物料处理的各类生产场景里，这类倾斜布置的螺旋输送结构一直是车间物料转运环节的核心配套装置，从粮食加工车间的原粮转运、建材行业的粉料输送，到化工生产的颗粒原料投料、污水处理环节的泥渣输送，都能见到这类结构的实际应用。不同于水平布置的螺旋输送机，倾斜式的结构设计核心是要解决物料沿筒体下滑的问题，所以在螺旋叶片的导程设计、筒体倾斜角度匹配上需要做针对性的参数校核，本次呈现的结构采用了15-30度区间的常规倾斜安装角度，适配大多数需要从低位料仓向高位加工设备进料的工况，能直接衔接地面料坑与上层设备的进料口，省去了多段水平输送加垂直提升的冗余布局，减少了物料转运过程中的撒漏与残留。从结构组成来看，该设备核心包含驱动端总成、螺旋叶片轴、

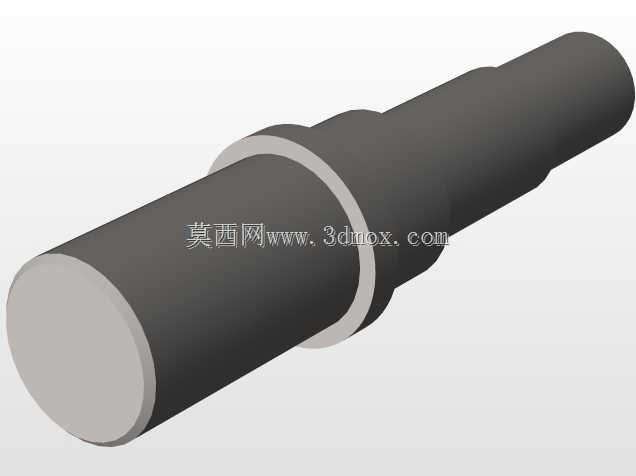

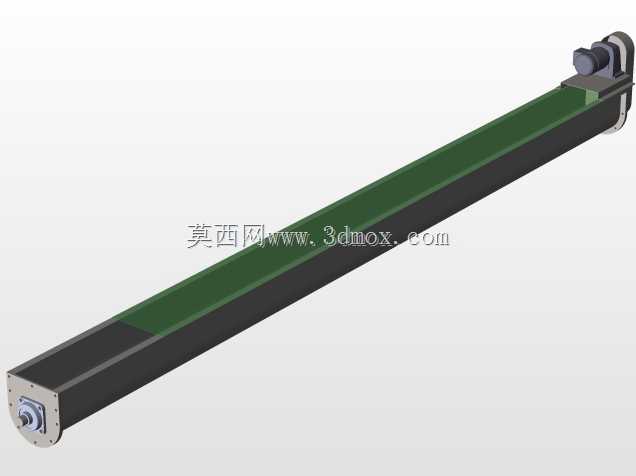

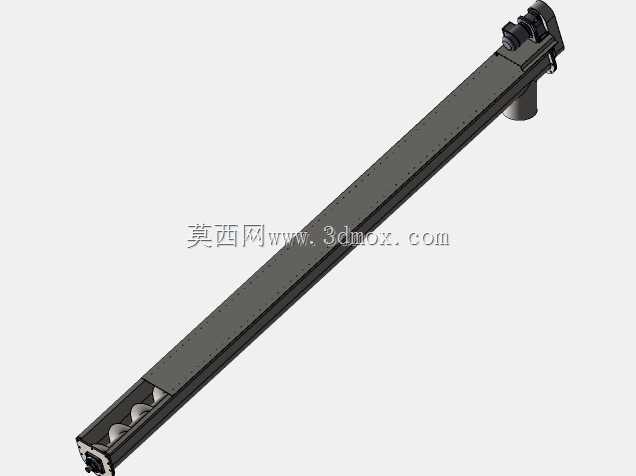

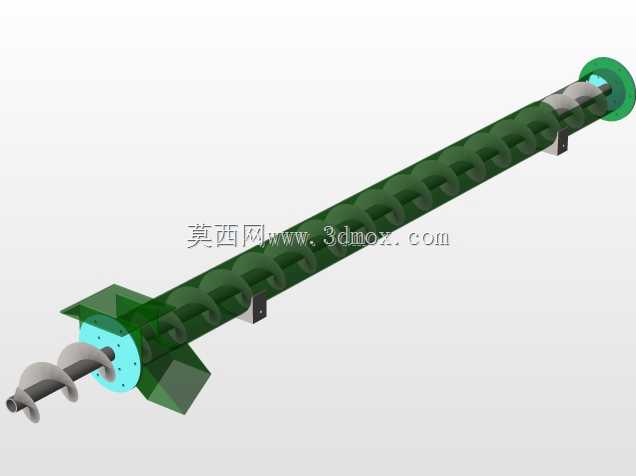

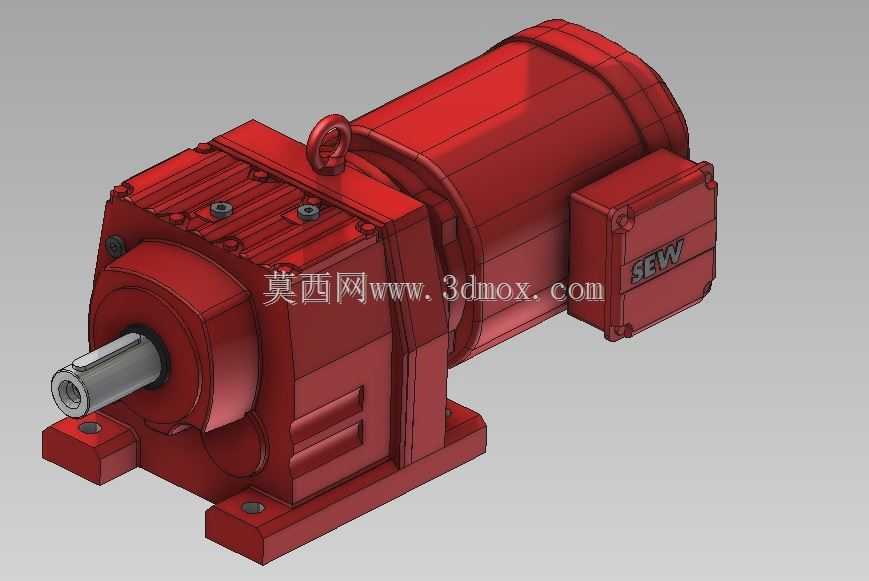

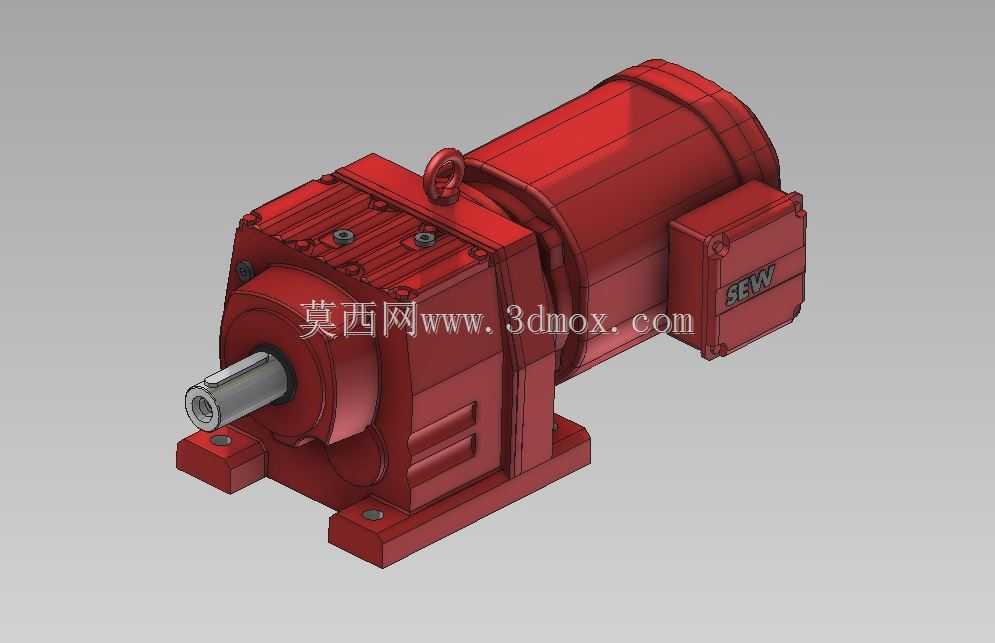

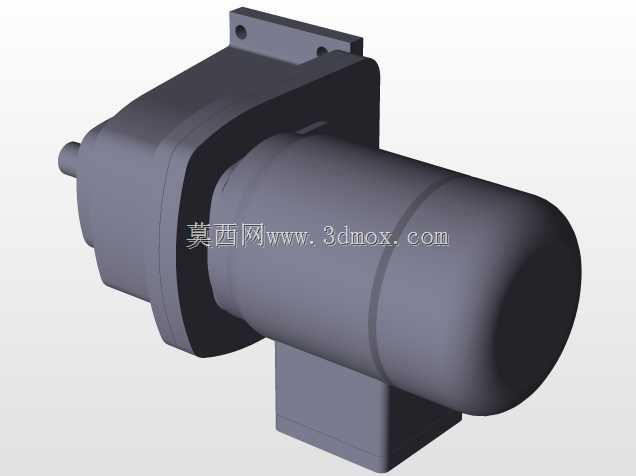

　　U型输送槽体、中间支撑机架、尾部进料段几个部分，驱动端布置在设备高位出料端一侧，这种布置方式能让螺旋轴在工作时处于受拉状态，相比驱动端在低位的受压布置，能大幅降低螺旋轴运转时的弯曲挠度，减少长轴运转的抖动问题，延长中间吊挂轴承的使用寿命。螺旋叶片采用等厚螺旋面设计，针对散粒状物料的输送特性，叶片与槽体内壁的间隙控制在3-5mm区间，既避免了叶片刮蹭槽体产生的异响与磨损，也能减少间隙过大导致的物料回流问题，尤其是在倾斜输送的工况下，过大的间隙会让颗粒物料沿叶片间隙向下滑落，直接降低输送效率。槽体采用分段式法兰拼接结构，方便根据现场的实际输送距离调整筒体长度，槽体顶部可根据使用需求加装密封盖板，在输送粉料时能避免粉尘外溢，

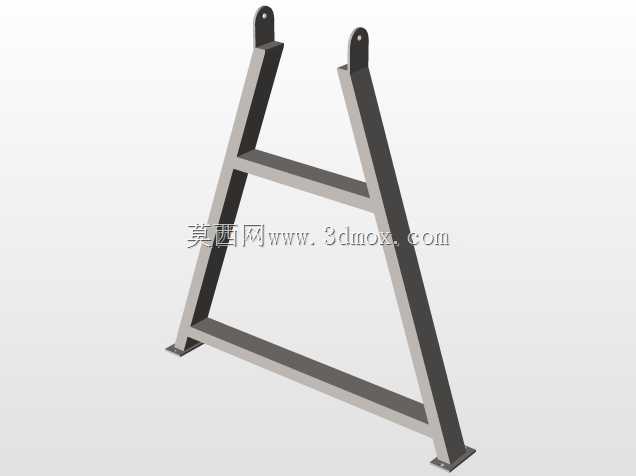

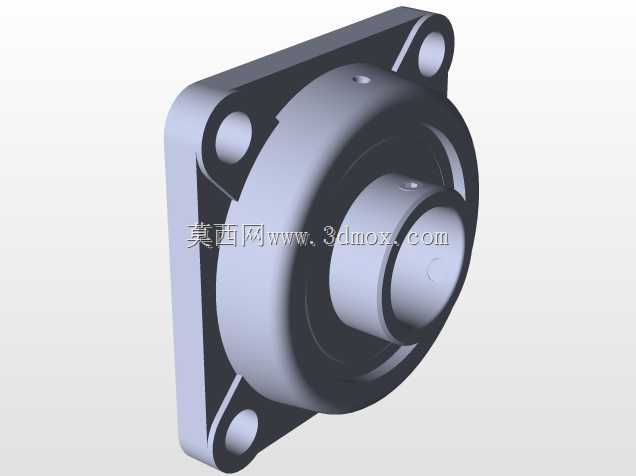

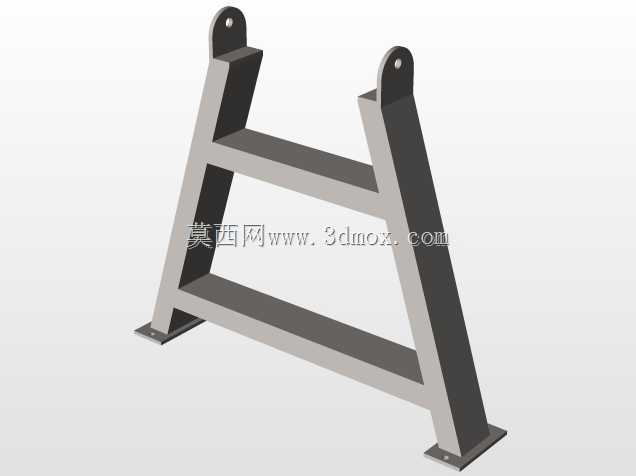

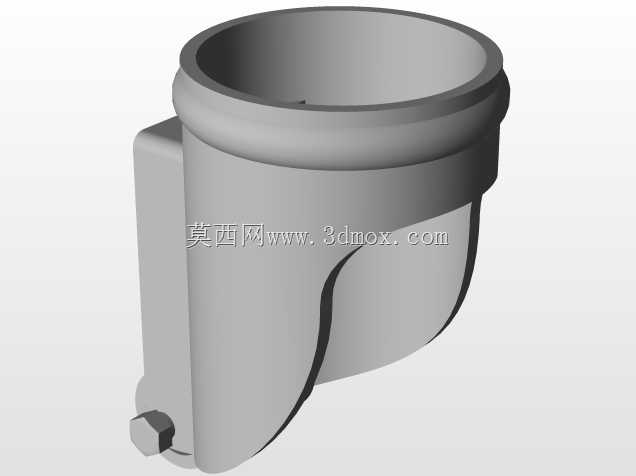

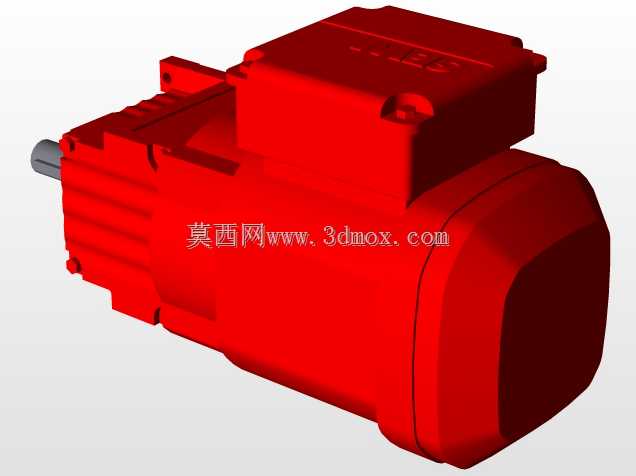

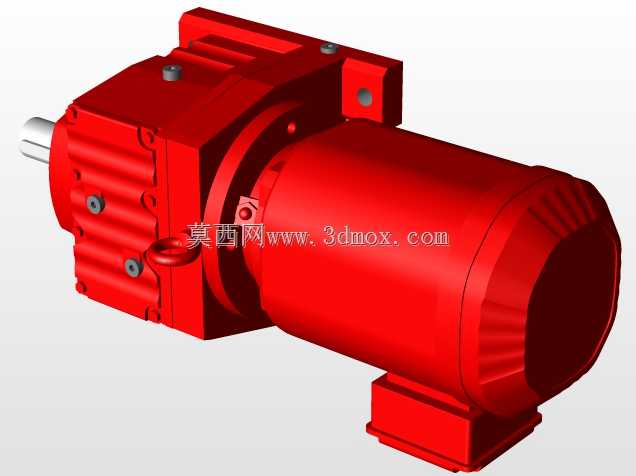

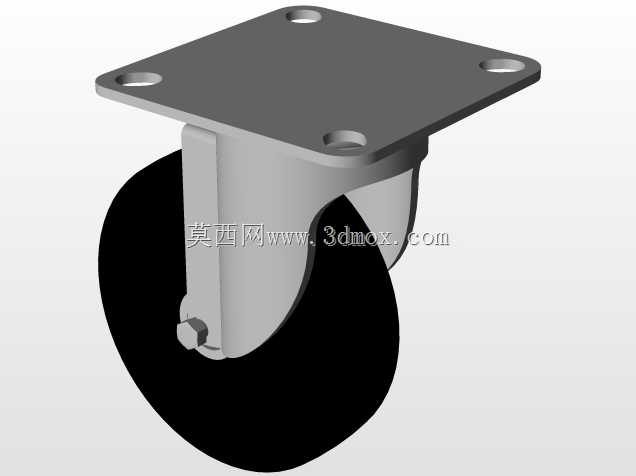

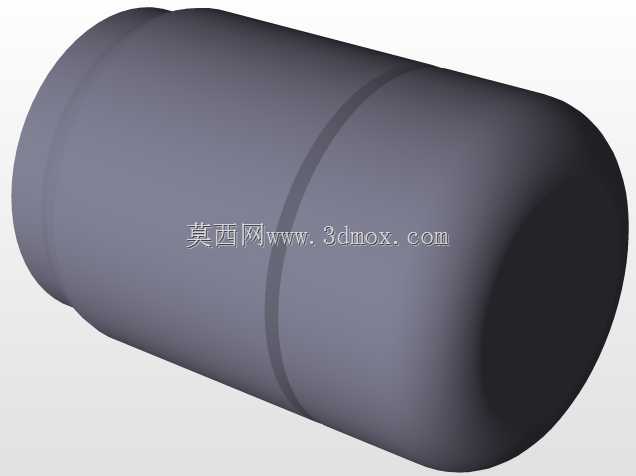

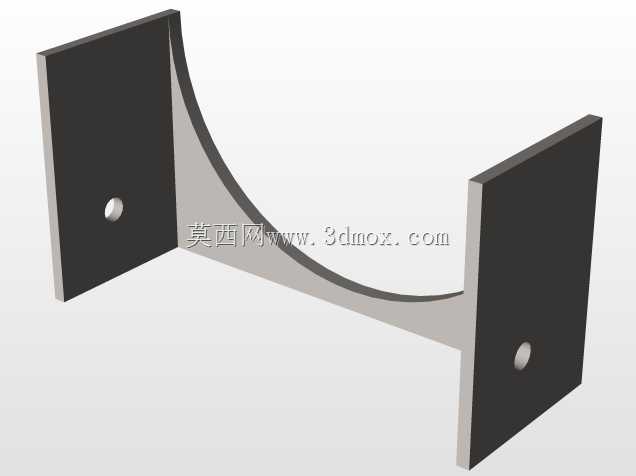

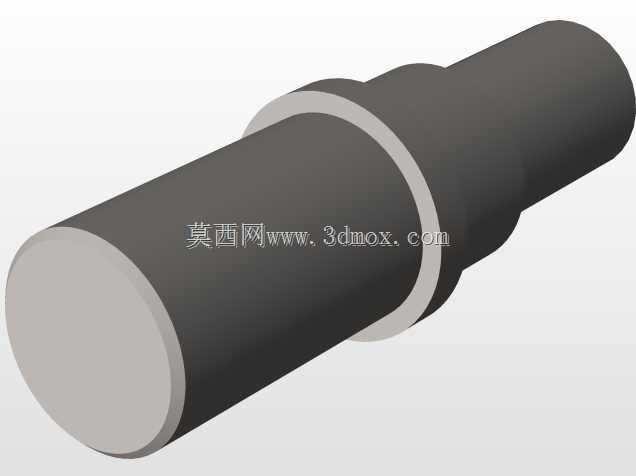

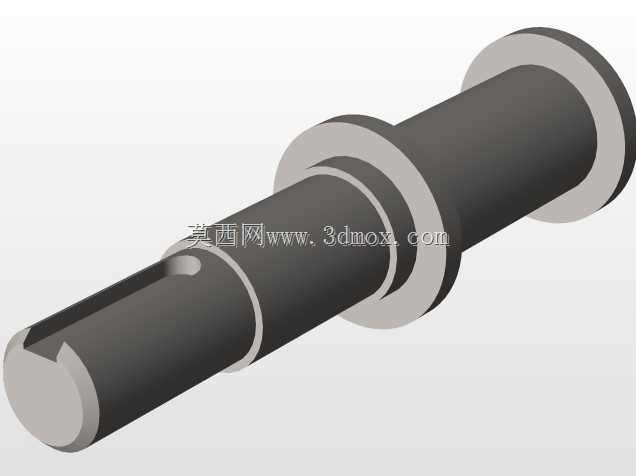

　　满足车间环保生产的要求，本次展示的结构为了直观呈现内部螺旋结构，省略了顶部盖板，实际生产应用中可根据物料特性选择全密封或者半开式的槽体结构。支撑机架采用方管焊接结构，两个支撑点分别布置在槽体长度的1/3与2/3位置，避开了螺旋轴的中间支撑位置，减少机架振动对螺旋轴运转同轴度的影响，机架底部预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础或者钢平台上，安装时需要保证槽体的倾斜角度误差不超过±1度，否则会导致物料在槽体内偏载，加剧叶片单侧磨损。进料口设置在槽体低位的尾部上方，可直接衔接料仓的出料溜管，进料口的宽度匹配螺旋直径的1.2倍，避免物料进料时在入口处产生架桥堵塞，出料口在高位端的下方，尺寸与进料口保持一致，可直接对接下游设备的进料口，不需要额外加装过渡溜管。在设计思路上，该结构优先考虑了设备的易维护性，驱动端的轴承座采用外置式设计，轴承与输送槽体内部的物料完全隔离，避免粉尘进入轴承导致的润滑失效，日常维护时只需要在设备外部即可完成轴承的润滑与更换，不需要拆开输送槽体。螺旋轴与驱动电机的连接采用联轴器直连的方式，相比链传动或者带传动，直连结构的传动效率更高，占用的安装空间更小，同时减少了传动部件的维护点。针对不同物料的输送需求，该结构可通过调整螺旋轴的转速来匹配输送量，常规颗粒物料输送时转速控制在60-120r/min，粉料输送时适当降低转速避免物料被搅动飞扬，对于有一定粘性的物料，可在叶片表面加装防粘涂层，

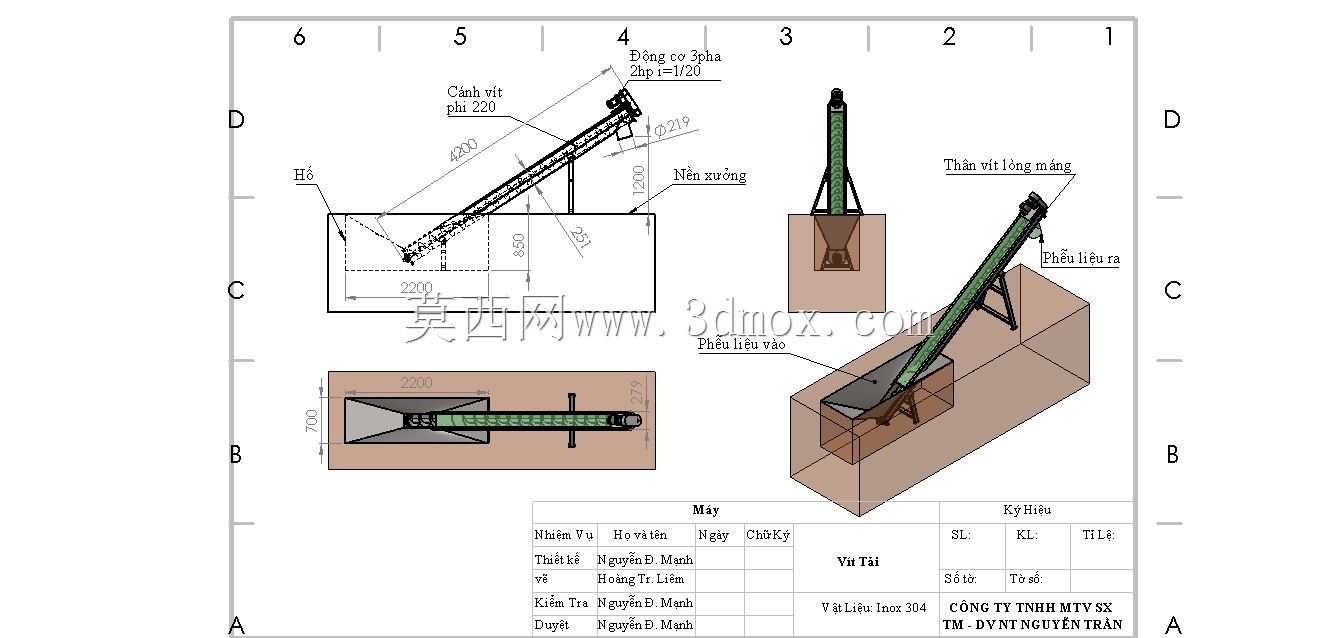

　　减少物料粘附在叶片上导致的输送效率下降。从安装边界来看，该结构的水平投影长度可根据现场需求在2-8米区间调整，对应的提升高度在0.5-4米区间，设备宽度方向的最大尺寸为螺旋直径的1.8倍，安装时需要在设备两侧预留不小于600mm的维护空间，方便日常检查叶片磨损情况、紧固连接螺栓。在实际选型应用中，需要根据输送物料的堆积密度、磨琢性调整叶片的材质与厚度，对于磨琢性强的物料比如砂石、矿粉，叶片需要采用耐磨钢材质，厚度增加到6-8mm，对于粮食、塑料颗粒这类磨琢性小的物料，采用普通碳钢叶片4mm厚度即可满足长期使用需求。另外需要注意的是，这类倾斜螺旋输送机不适合输送易结块、粘性过大的物料，这类物料容易粘附在叶片与槽体内壁，长期积累会导致螺旋轴卡滞，增加驱动电机的负载，严重时会烧毁电机或者扭断螺旋轴。在三维建模过程中，该结构所有的连接孔位、法兰尺寸都遵循了通用输送设备的行业标准，可直接导出工程图用于生产制造，各零部件之间的装配间隙都按照实际加工公差做了预留，不存在干涉问题，螺旋叶片的建模采用了螺旋扫掠的方式，导程与螺旋直径的比值控制在0.8-1区间，匹配倾斜输送的物料升角，保证物料在输送过程中能随叶片旋转向上运动，不会沿叶片下滑。
