等长双排冲孔直线滑动导轨结构设计

　　这套等长双排冲孔直线滑动导轨，是针对中轻载直线往复运动场景开发的导向承载部件，在自动化输送线、抽屉式设备仓、机柜抽拉机构、小型滑台模组这类需要稳定直线导向的工况里应用十分广泛。从实际使用需求出发，这类导轨最核心的作用是为运动部件提供精准的直线运动轨迹，同时承担运动部件的垂直载荷与侧向偏移力，避免运动过程中出现卡滞、偏摆、窜动的问题。

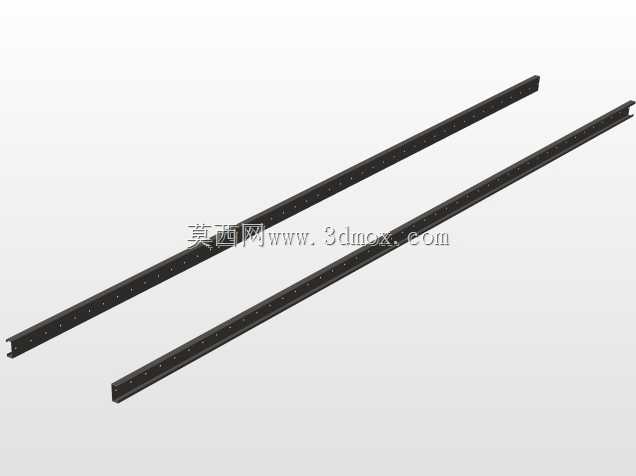

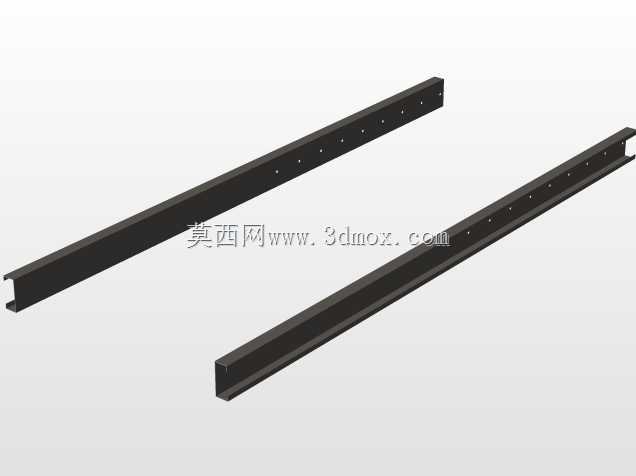

　　从结构设计来看，两根导轨采用完全等长的对称设计，截面为标准C型冷弯成型结构，这种截面的优势在于成型工艺成熟，辊压加工后型材的直线度容易控制，同时C型槽的内翻边可以作为滑动副的配合面，和配套的滑块或者滚珠组件配合时，能形成稳定的包覆约束，限制除直线运动方向外的其余五个自由度。导轨本体上沿长度方向等距排布的冲孔，是专门为安装固定设计的，孔位间距遵循通用安装孔距标准，不管是直接通过螺栓固定在设备机架的安装面上，还是搭配T型螺母在铝型材框架上安装，都不需要现场二次打孔，能大幅缩短现场装配的工时，也能避免现场钻孔带来的导轨形变、孔位偏差问题。

　　设计过程中首先要考虑的是安装边界的适配性，这类导轨的安装基准面需要保证平面度公差在每米0.1mm以内，否则锁紧安装螺栓后会导致导轨型材产生扭曲变形，直接影响滑动顺畅度。两根导轨平行安装时，平行度公差需要控制在0.05mm/全长范围内，侧向的安装间隙要根据所选的滑动配合形式调整，如果是采用自润滑尼龙滑块的干摩擦滑动形式，单侧间隙预留0.1-0.2mm即可，既能保证滑动无卡滞，也不会出现过大的侧向晃动；如果是搭配钢珠保持架的滚珠滑动形式，间隙需要控制在0.02mm以内，保证滚珠和导轨滚道的充分接触，避免出现间隙过大导致的运动精度下降、噪音增大问题。

　　从功能特性上看，这种冲孔式直线导轨不需要额外加工安装槽，相比嵌入式安装的导轨，对安装面的加工要求更低，适配的安装场景更灵活，不管是钣金机柜的内壁、方管焊接的机架、还是铝型材搭建的测试台架，都可以直接贴装固定。导轨的材质一般选用冷轧碳素钢辊压成型，表面做发黑或者镀锌防锈处理，在常规室内无腐蚀的工况下，防锈能力可以满足长期使用需求；如果是在潮湿或者有轻微腐蚀的场景使用，也可以更换为304不锈钢材质辊压成型，不过不锈钢材质的刚性略低于冷轧钢，额定载荷会有15%左右的衰减，选型时需要额外核算载荷余量。

　　在载荷匹配方面，这种双排对称布置的导轨，单根导轨的额定垂直静载荷可以根据型材壁厚调整，常规1.5mm壁厚的C型导轨，单根每米长度的额定静载荷在80kg左右，两根对称布置时，总载荷可以按照1.5倍的单根载荷核算，因为实际使用中很难做到两根导轨完全均匀受力，需要预留足够的安全系数。导轨的滑动阻力和配合形式、载荷大小直接相关，干摩擦尼龙滑块配合的形式，滑动阻力大概是额定载荷的3%-5%，如果需要更小的操作力，可以在滑块内加装微型滚针或者钢珠，把滑动摩擦转化为滚动摩擦，阻力可以降到额定载荷的0.5%以下，适合需要手动抽拉或者小功率驱动的场景。

　　设计建模的时候，首先要确定导轨的总长度，这个长度需要根据运动行程来确定，一般导轨的总长度要等于有效行程加上滑块长度的两倍，再加上两端的安全余量，避免滑块滑出导轨端部。冲孔的位置需要距离导轨端部至少20mm，避免端部的孔位太近导致安装时型材开裂，孔位的直径要比选用的安装螺栓大0.5mm，预留一定的安装调整余量，方便装配时微调导轨的平行度。导轨的端部需要做去毛刺处理，C型槽的内翻边要做倒圆角，避免锋利的边缘划伤滑块或者操作人员，也能减少滑动过程中对滑块摩擦面的磨损，延长整体的使用寿命。

　　实际选型应用时，还要考虑使用环境的温度范围，常规冷轧钢加尼龙滑块的组合，适用温度在-20℃到80℃之间，如果环境温度超过这个范围，需要更换耐高温的聚四氟乙烯滑块或者全金属滑动配合结构，避免温度变化导致滑块材质变形，出现卡滞问题。如果是用在有频繁往复运动的自动化设备上，还需要在导轨两端加装限位挡块，避免运动部件超程脱轨，挡块的安装位置要和导轨的冲孔位置匹配，直接利用现有孔位固定，不需要额外加工。
