500升11巴立式承压储液罐体结构

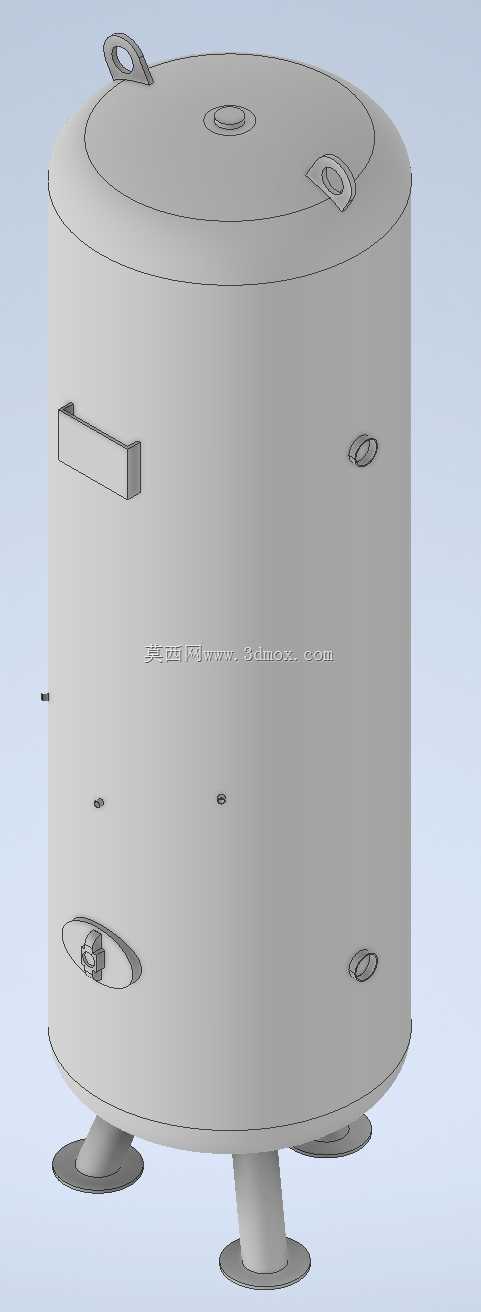

　　这款立式承压储液结构，核心适配额定容积500L、工作压力11BAR的流体存储工况，在中小型工业流体供给、液压系统稳压储油、冷却循环介质缓存、特种工艺介质暂存场景中有着广泛的适配性。从结构设计逻辑来看，整体采用立式圆柱筒体布局，相较于同容积卧式罐体，能够大幅缩减占地面积，对于车间安装空间局促、设备排布紧凑的生产线场景尤为友好，三个均布的支脚采用带圆形承压垫板的结构，安装时无需额外制作大型安装底座，仅需在平整的混凝土地面或设备钢平台上完成地脚固定即可，支脚的受力角度经过反复校核，满液状态下不会出现局部应力集中导致的支脚变形问题，同时支脚的高度预留了足够的底部操作空间，方便后期对罐体底部接口、排污结构进行维护操作。

　　筒体顶部设置了两个对称的吊耳结构，完全适配车间常规起重设备的吊装作业需求，吊耳的焊接位置经过重心核算，吊装过程中罐体能够保持垂直平稳，不会出现倾斜磕碰的问题，顶部中心位置设置了检修人孔结构，无需拆解整体管路即可完成内部清洁、滤芯更换、内壁检查等维护作业，人孔的密封结构采用耐高压密封垫设计，能够在11BAR的额定工作压力下保持稳定密封，不会出现渗漏问题。筒体侧面设置了横向布置的液位观察窗结构，现场操作人员无需打开罐体即可直观判断内部介质存量，观察窗采用耐压透明材质，边缘做了密封加强处理，可适配常规工业流体的长期接触，不会出现腐蚀浑浊的问题。

　　筒体侧壁不同高度位置预留了多个标准接口，分别适配介质进液、出液、压力检测、温度检测、安全泄压等功能需求，接口的位置排布充分考虑了管路走线的合理性，避免后期配管时出现管路弯折、干涉的问题，底部侧面设置的低位排污接口，能够在罐体排空时彻底排净内部残留介质与沉积杂质，减少内部介质污染的风险。筒体侧面的小型快开接口，可适配快速取样、临时补压等临时作业需求，无需拆解主路管路即可完成操作。

　　从建模细节来看，整个罐体的壁厚取值完全匹配11BAR工作压力下的强度计算要求，筒体与上下封头的焊接位置做了圆弧过渡处理，既减少了焊接应力集中的风险，也让整体外观更加规整。所有接口的法兰尺寸、密封面形式都遵循通用工业管路标准，能够直接和市面上常规的工业阀门、管路配件完成适配，无需额外制作转换接头。安装边界方面，罐体整体外径控制在合理范围内，安装时周边预留300mm以上的操作空间即可满足日常维护、阀门操作的需求，顶部吊耳距离安装基准面的高度也适配常规车间起重设备的起吊高度范围，不需要额外配置加长吊具。

　　在实际应用中，这类储液结构常配套在液压站系统中作为稳压储油单元，缓冲液压泵的输出压力波动，保证系统供油稳定；也可在冷却循环系统中作为冷却液缓存罐，平衡循环系统的流量波动，补充系统损耗的冷却介质；在部分小型化工生产场景中，也可作为中性工艺介质的临时存储单元，配合输送泵完成介质的定点输送。设计过程中充分考虑了不同场景的通用性，没有设置过多专属场景的特殊结构，方便设计人员根据实际项目需求对接口位置、附件配置进行二次调整，大幅缩短非标储液设备的设计周期，建模时所有特征都采用参数化建模逻辑，调整容积、压力等级参数时可以快速完成结构迭代，不需要重新绘制整体轮廓。
