EH12型电机连接法兰安装结构

　　在小型动力传输、紧凑型机电设备组装场景里，这类法兰构件是电机与负载端实现刚性同轴连接的核心过渡零件，日常接触的小型输送线驱动端、桌面级自动化模组动力接驳位、小型风机与泵体的电机安装位，都能见到这类结构的身影。它的核心作用是抵消电机输出轴与负载输入端的微小装配同轴度误差，同时为电机提供稳定的安装支撑，避免动力输出过程中因连接刚性不足产生的径向跳动，降低轴封、轴承的非正常磨损速率。

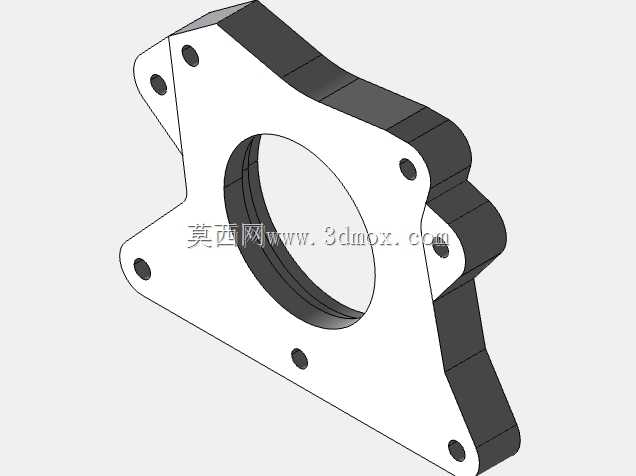

　　从结构设计逻辑来看，这个法兰采用了非对称的三角延伸安装耳布局，并非常规的圆形均布孔法兰，这种设计是为了适配特定安装空间的边界限制——三个方向延伸的安装耳上预留的通孔，可直接穿过螺栓固定在设备的安装立板上，不需要额外加装转接板，能有效压缩动力端的轴向安装尺寸，对于安装空间局促的紧凑型设备来说，这种布局能省去不少结构避让的设计工作量。中间的大直径通孔是为电机输出轴的穿出预留的空间，孔位周边做了阶梯式的凸台结构，这个凸台的作用是与电机端盖的定位止口形成配合，装配时只要将凸台卡入电机端盖的止口内，就能快速保证法兰与电机输出轴的同轴度，不需要反复打表调整，能大幅提升现场装配的效率。

　　法兰的主体厚度经过了受力校核，在安装耳与中心通孔的连接位置做了圆弧过渡处理，避免应力集中导致的安装耳断裂问题——毕竟电机启动瞬间会产生一定的扭转力矩，若转角位置是直角结构，长期受交变载荷作用很容易出现裂纹。安装耳上的通孔位置做了轻微的沉台设计，螺栓锁紧时螺栓头可以完全沉入沉台内，不会突出法兰表面，避免后续安装其他部件时出现干涉。从安装边界来看，这个法兰的最大外轮廓尺寸适配小功率法兰安装型电机，三个安装耳的孔位间距匹配对应型号电机的安装孔距，中心通孔的直径刚好能容纳对应规格电机的输出轴与轴连器的安装空间，轴向厚度控制在不会与轴连器、负载端连接座产生干涉的范围内。

　　实际选型使用时，需要注意法兰的止口尺寸与电机端盖止口的公差配合，一般采用小间隙配合即可，既保证装配顺畅，又不会出现过大的同轴度偏差；安装螺栓的锁紧力矩要符合对应螺栓规格的力矩要求，避免锁紧力过大导致法兰变形，或是锁紧力不足导致运行过程中螺栓松动。这类法兰的材质一般选用压铸铝合金或是Q235钢做表面喷塑处理，压铸铝合金材质重量轻，适合对整机重量有要求的便携类设备，钢制结构的强度更高，适合负载较大、启停频繁的工业场景。在三维建模过程中，这类零件需要重点关注安装孔的位置度公差、止口与安装面的垂直度公差，这些形位公差直接影响最终的装配精度，若建模时忽略了公差配合的预留量，实际加工出来的零件很可能出现无法装配、或是装配后同轴度超差的问题，导致电机运行时出现异响、振动过大的情况。
