双叉铰接式连接吊耳结构设计

　　这类双叉铰接吊耳在工业场景中应用覆盖范围极广，从轻型输送线的张紧机构铰接点，到小型工装夹具的活动连接端，再到非标自动化设备的连杆传动副支座，都能见到这类结构的身影。它的核心作用是实现两个构件之间的可转动铰接连接，同时传递沿构件轴向的拉压载荷，避免刚性连接带来的应力集中问题，在需要小角度往复摆动的传动链路里，这类吊耳是成本与可靠性平衡得较好的连接方案。

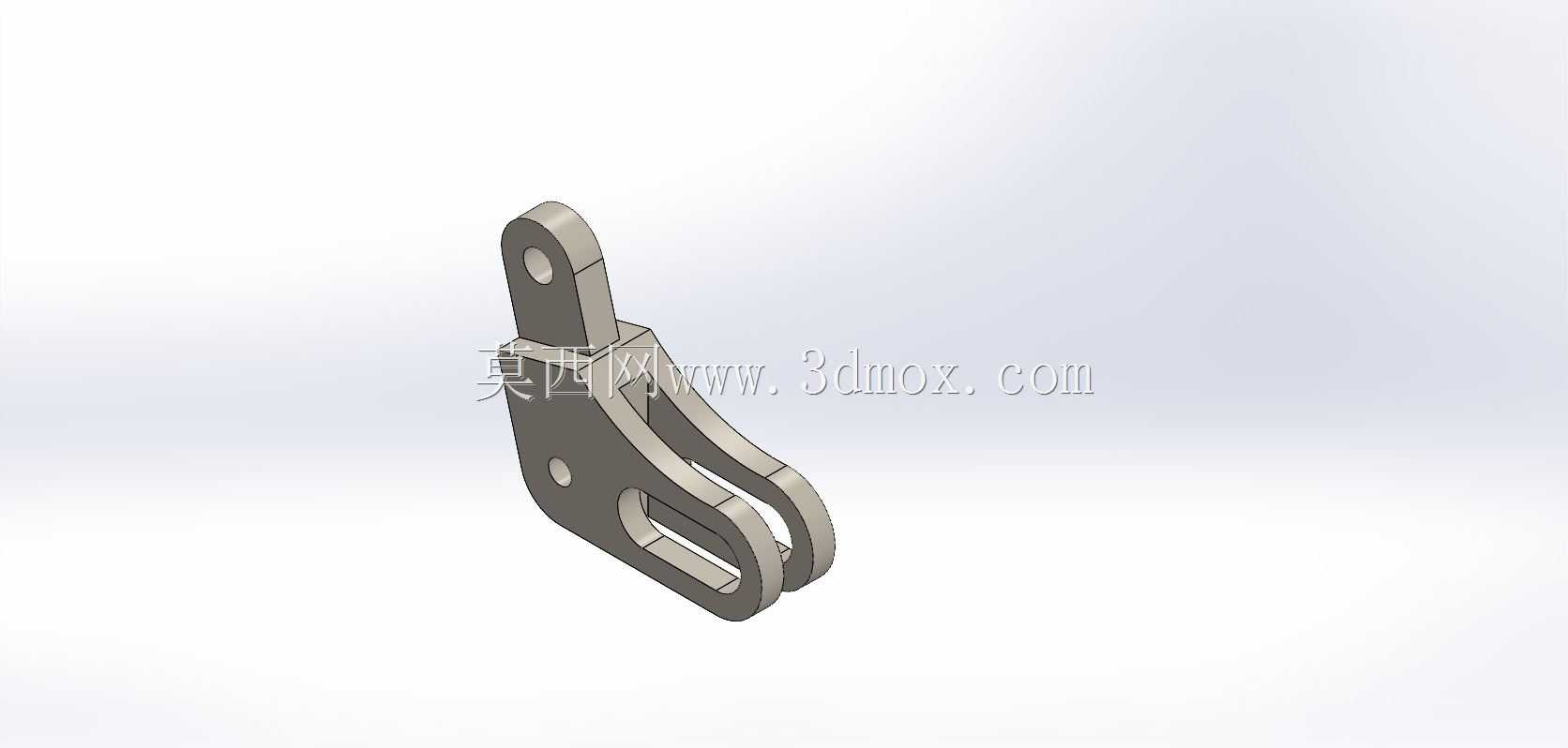

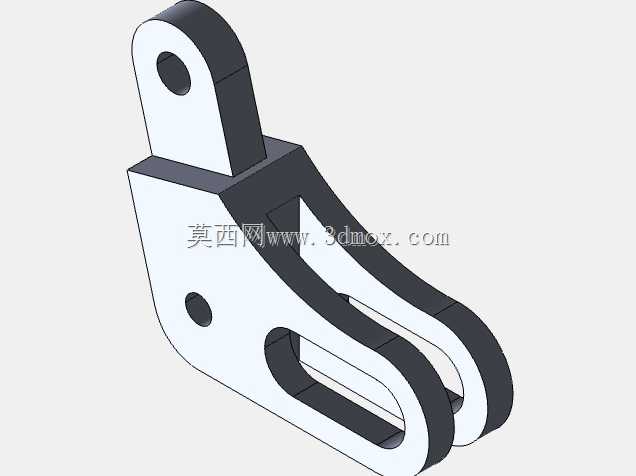

　　从功能特性上看，这个吊耳采用单耳片配合双叉槽的结构形式，单耳端的通孔用于与固定侧的销轴配合，双叉端的长圆孔则用于与活动侧构件连接，长圆孔的设计预留了一定的安装调节余量，能够补偿装配过程中带来的位置误差，也能在设备运行过程中容纳小范围的位移窜动，避免销轴承受额外的剪切附加载荷。整个零件采用等厚板材加工的思路设计，主体壁厚均匀，既适合采用板材铣削加工成型，也能通过冲压成型工艺实现批量生产，加工工艺性较好，没有复杂的曲面或者深腔结构，常规的三轴加工设备即可完成全部工序，不需要特殊的工装夹具辅助。

　　设计过程中首先要确定的是铰接点的载荷边界，单耳端的通孔直径直接匹配对应规格的销轴，孔边到零件外缘的距离要满足剪切强度要求，避免受拉时孔边出现撕裂失效。双叉端的两个叉臂平行度公差需要严格控制，否则装配时会出现叉臂与对接构件卡滞的问题，导致铰接转动不顺畅，长圆孔的宽度与对接销轴的直径采用间隙配合，长度方向的调节量根据实际装配场景的误差累积值设定，通常预留3-5mm的调节量即可覆盖大部分轻型设备的装配公差需求。零件上的两个安装小孔分别布置在单耳片的下部和叉臂的侧面，用于安装限位卡簧或者定位螺钉，防止销轴在运行过程中出现轴向窜动脱出，这两个小孔的位置要避开主应力传递路径，避免对零件整体强度造成削弱。

　　从安装边界来看，这个吊耳的整体外轮廓尺寸紧凑，单耳端的厚度与双叉槽的内宽匹配对接构件的厚度，装配时单耳插入固定侧的安装座间隙中，双叉槽夹住活动侧的连杆端头，穿入销轴后两端加装卡簧限位即可完成安装。安装时需要注意销轴的插入方向要避开周边构件的运动路径，防止设备运行时销轴与其他部件发生干涉，双叉端的长圆孔在调节到位后需要拧紧销轴的锁紧螺母，避免运行过程中连接位置出现窜动。零件的所有棱边都做了小圆角倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能降低棱边的应力集中系数，提升零件的疲劳寿命，在承受交变载荷的场景下，这些细节处理直接影响整个铰接点的使用寿命。

　　在实际选型应用时，需要根据传递的载荷大小调整零件的壁厚和销轴直径，如果是用于冲击载荷较大的场景，还可以在铰接孔内加装铜套或者自润滑轴承，降低铰接转动时的磨损，延长维护周期。这个结构的设计没有冗余的特征，所有结构都服务于铰接连接和载荷传递的核心功能，在满足强度要求的前提下尽可能缩小了整体体积，适合在安装空间受限的铰接点位使用，不需要额外的安装支座，直接通过销轴即可完成与两侧构件的连接，装配工序简单，后期维护更换也十分方便，只需要打出销轴即可完成零件的拆卸替换，不需要拆解周边的其他构件。
