2.8mm弹簧顶针连接器结构设计

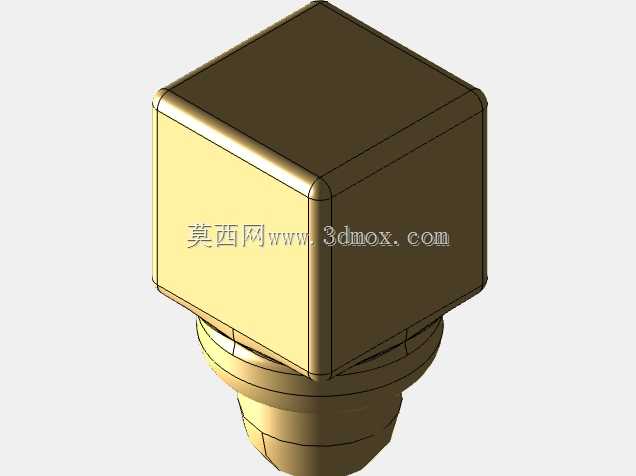

　　这款弹簧顶针的设计，首先要匹配消费电子、小型测试治具里紧凑空间的连接需求，很多人做这类探针的时候容易忽略安装后的径向窜动问题，所以在外形上做了方形的头部限位结构，区别于常规全圆柱的pogo pin，方形头部可以直接卡在安装板的对应方槽里，不需要额外做防转结构，装配的时候直接压入即可，能省掉点胶或者卡簧固定的工序，适合批量产线的快速装配。头部的方形截面边长为2.8mm，这个尺寸是经过多轮验证的，既不会因为尺寸太小导致接触端受力面积不足，出现接触电阻过大的问题，也不会因为头部过大占用过多PCB板上的布局空间，现在很多智能穿戴、小型工控传感模块的板间间距都控制在3mm以内，这个尺寸刚好能适配这类场景的安装边界。

　　下部的插接段做了阶梯轴的结构，靠近头部的轴肩位置就是安装限位面，压入安装板之后轴肩直接贴住安装板表面，能精准控制探针伸出安装板的高度，避免因为压入深度不一致导致的接触高度差，很多批量组装的治具里，要是探针高度差超过0.1mm，就会出现部分针接触不良、部分针压力过大磨损过快的问题，这个轴肩的设计直接把高度公差控制在装配环节就能保证，不需要后续逐个调整高度。探针内部的弹簧行程设计上，预留了0.5mm的压缩余量，正常工作状态下的预压力控制在80g左右，这个力度既能保证接触端和对接焊盘或者金手指可靠接触，不会因为设备轻微振动出现瞬断，也不会因为压力过大导致对接端的镀层被快速磨穿，常规镀金层厚度1u的情况下，这个压力下的插拔寿命能做到一万次以上，满足消费电子和测试治具的寿命要求。接触端的头部做了小圆角处理，不是尖锐的平面或者针尖，圆角设计一方面可以避免压伤对接的PCB焊盘或者FPC金手指，另一方面在对接存在微小偏移的时候，圆角可以起到导向作用，自动滑入接触位置，降低装配对位的精度要求，产线组装的时候容错率更高。选材上，外壳和接触端都用黄铜做基底，表面镀金，保证导电性能的同时也有不错的抗腐蚀能力，在温湿度变化的环境里不容易氧化，接触电阻能长期稳定在20毫欧以内，适合小信号传输的场景，比如智能手表的充电触点、小型模块的信号连接、测试治具的信号探针都能适用。

　　安装的时候，只需要在安装板上开对应尺寸的方孔和圆孔，方孔匹配头部的方形结构防转，圆孔匹配下部的插接段，压入之后轴肩限位，不需要额外的固定结构，装配效率比传统圆柱探针高很多，而且后期维护更换的时候，直接从背面顶出来就能替换，不需要拆解整个连接模组。很多工程师在选这类探针的时候，容易只看标称的直径和行程，忽略防转和安装限位的设计，实际用的时候经常出现探针转动导致接触位置偏移，或者压入深度不一致导致的接触问题，这款结构的设计就是针对这些实际应用里的痛点，把防转、限位、接触可靠性的需求都整合到外形结构里，不需要额外增加辅助零件就能满足使用要求。

　　另外在外形的边角处理上，所有的棱边都做了0.1mm的倒角，避免压入装配的时候刮伤安装孔的内壁，也不会在组装过程中划伤操作人员的手，细节上符合量产零件的设计规范。下部的插接段末端做了小角度的导入锥，压入安装孔的时候可以自动找正，即使孔位有微小的位置偏差，也能顺利压入，不会出现卡滞或者压弯探针的情况。这类弹簧顶针的应用场景其实很广，除了常见的消费电子充电和信号连接，在小型自动化设备的快换模组里，也经常用这类探针做模组的电气连接，快换的时候不需要手动接线，对接之后探针自动接触导通，能大幅提升模组更换的效率，这时候对探针的对位容错、接触可靠性、寿命的要求更高，这款结构的方形防转设计和轴肩限位，刚好能满足这类场景的使用需求，不会因为多次快换之后探针出现转动或者移位的问题。
