卷材放卷收卷复合加工机架结构设计

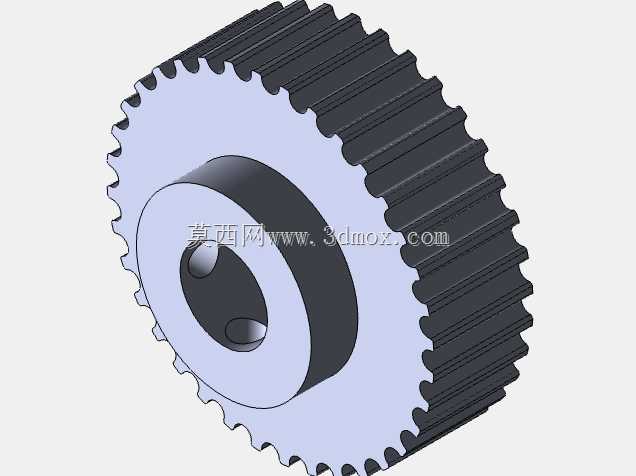

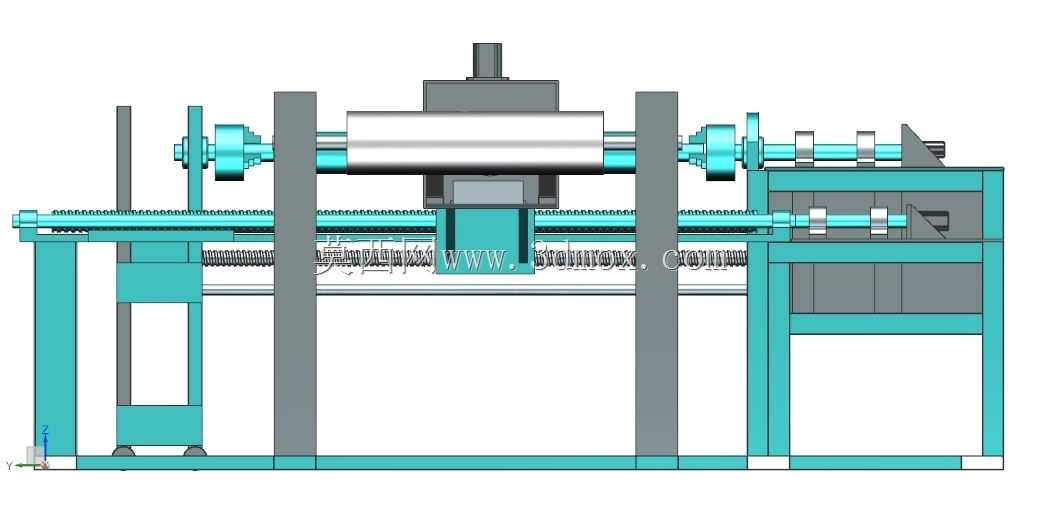

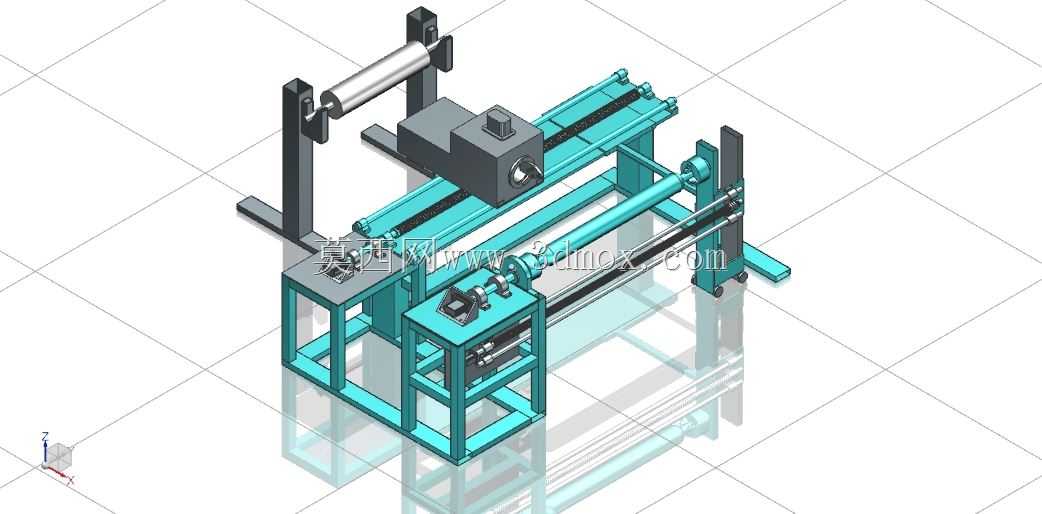

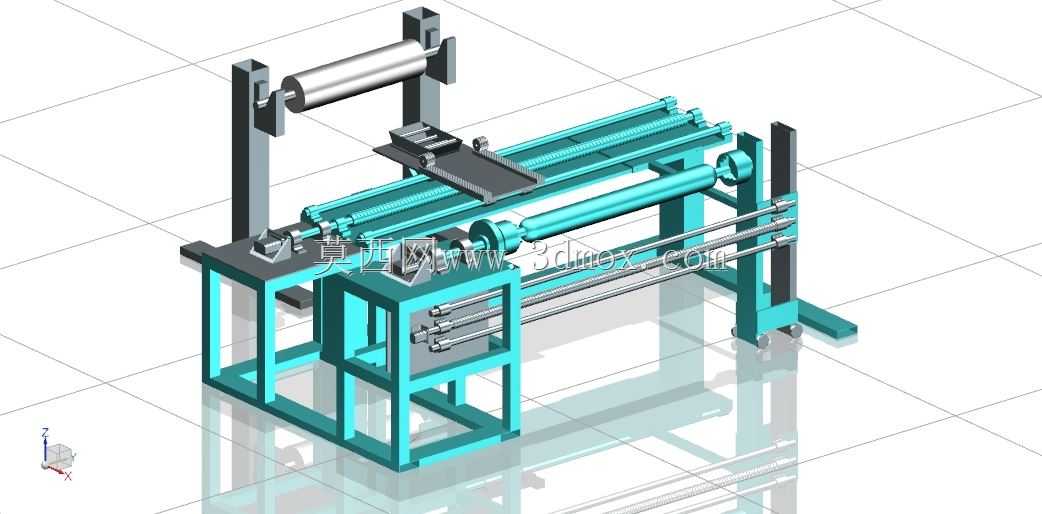

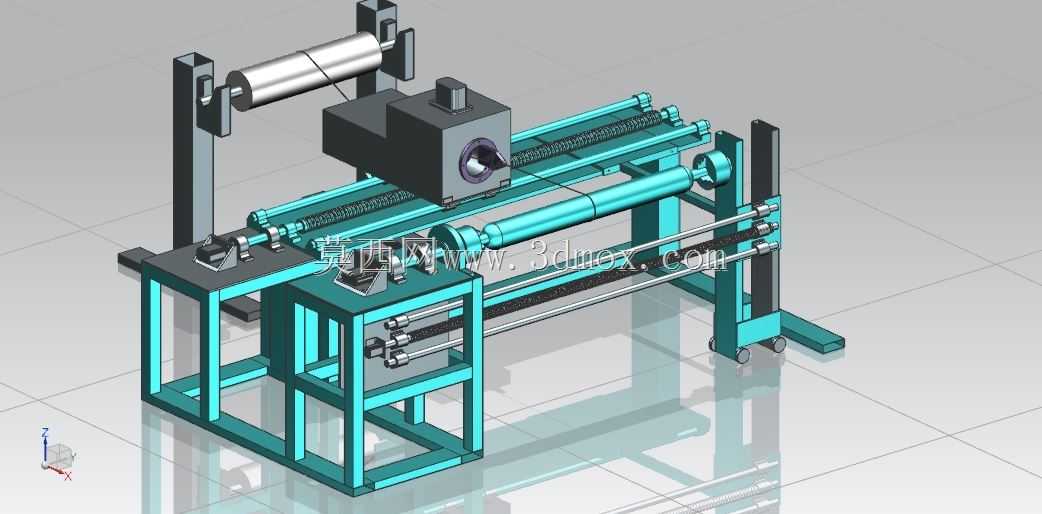

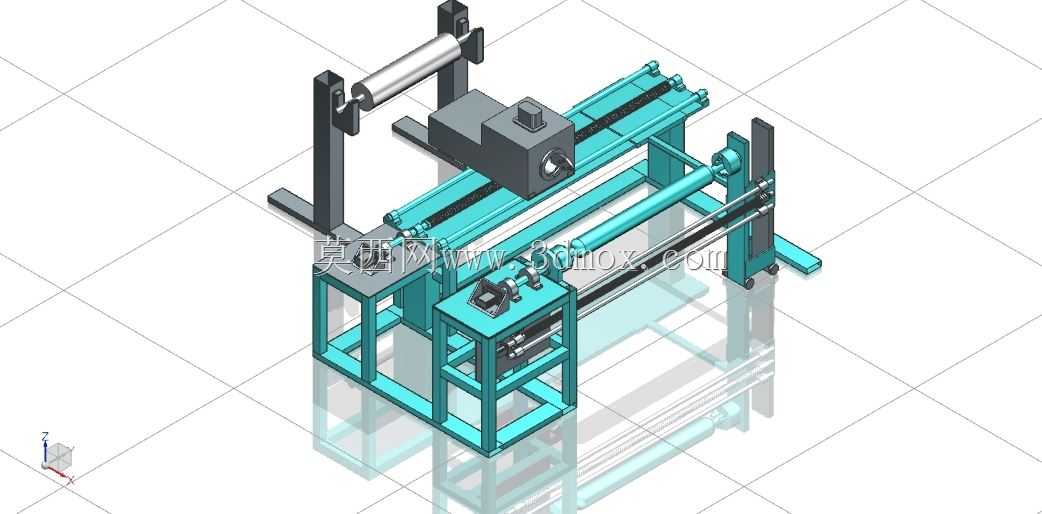

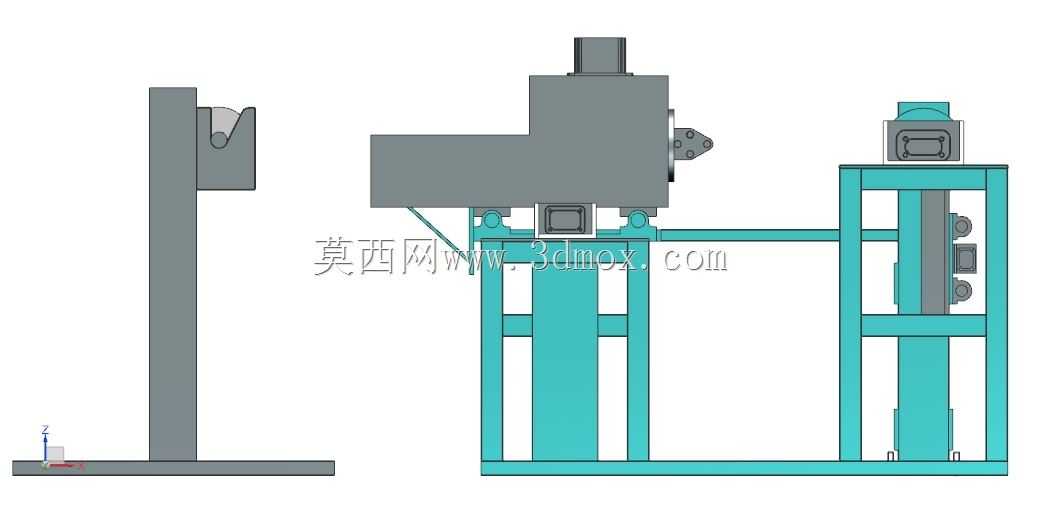

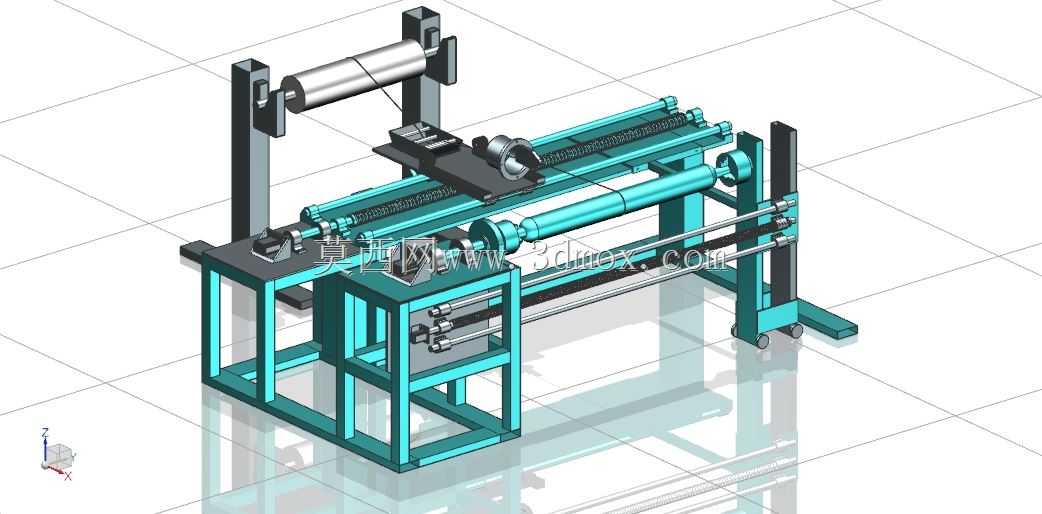

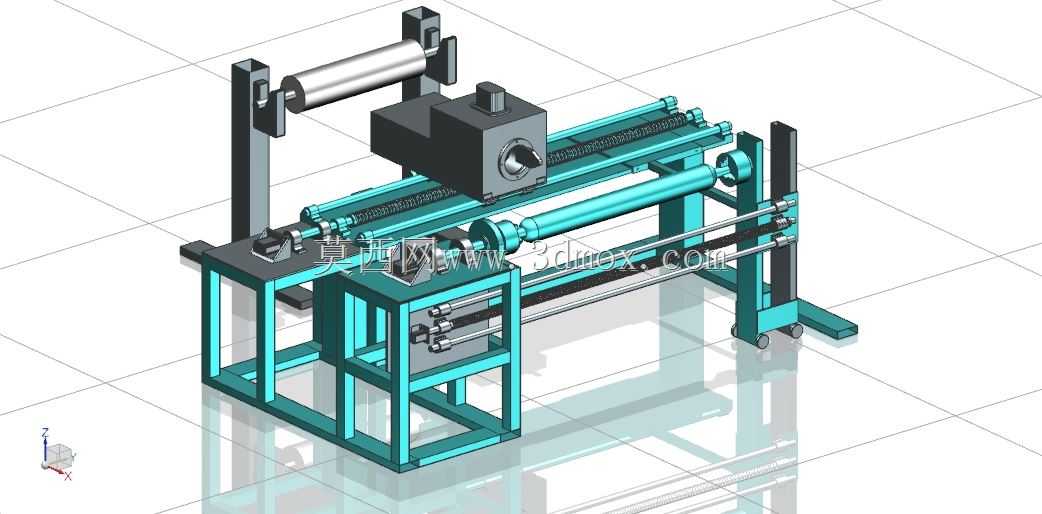

　　这套机架结构主要面向柔性卷材类加工工序的产线搭建需求，在绝缘材料覆合、铜箔分切前置工序、带状工件连续加工场景中都能适配，核心是为卷材的放料、输送、加工工位、收料全流程提供稳定的刚性支撑。从结构布局来看，整体采用方通型材焊接拼接的框架主体，底部框架做了交叉筋补强，避免长幅卷材运行时的机架共振，底部预留的地脚安装孔可直接与车间地面的膨胀螺栓固定，安装时需保证框架上平面的平面度公差控制在0.2mm/m以内，防止辊轴安装后出现平行度偏差导致卷材走偏。左侧立式支架搭载的是放卷辊组件，辊轴两端采用带座轴承固定，支架上预留的长条形调节槽可适配不同幅宽卷材的安装需求，放卷侧配套的阻尼组件可根据卷材张力调整阻尼大小，避免放卷速度过快导致卷材松垮下垂。

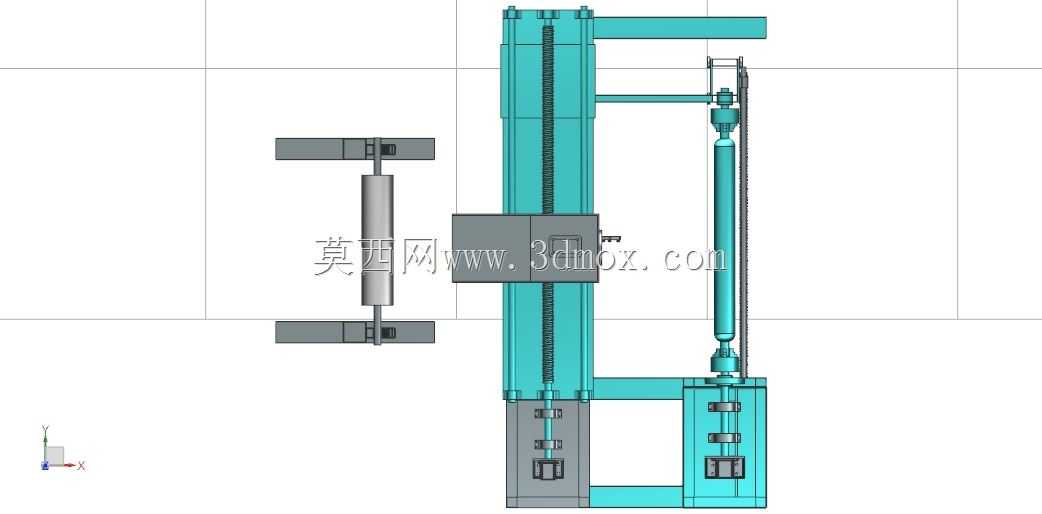

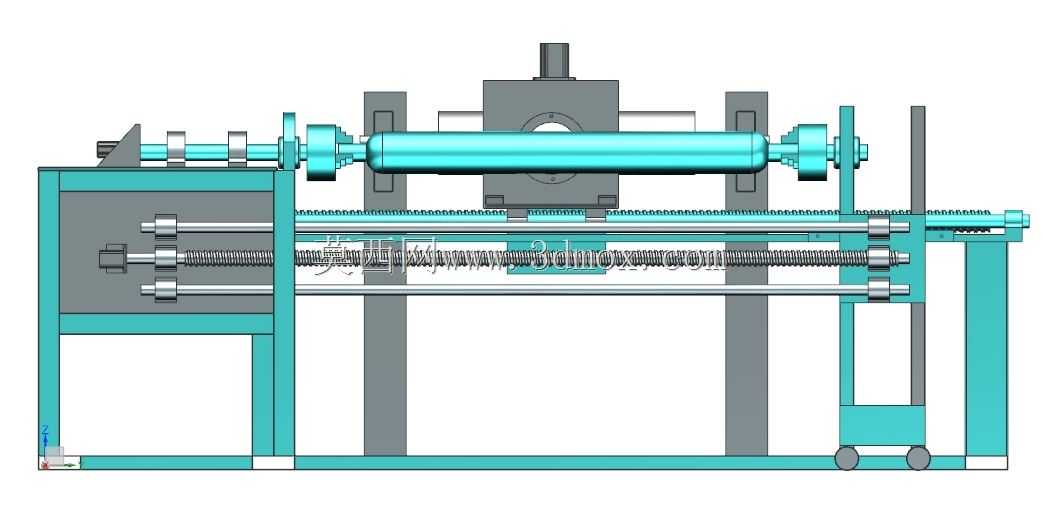

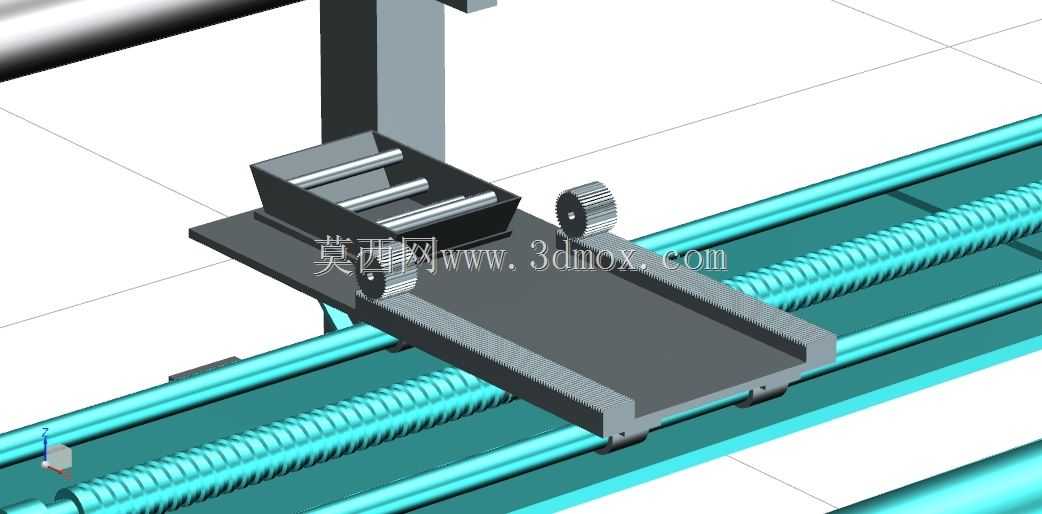

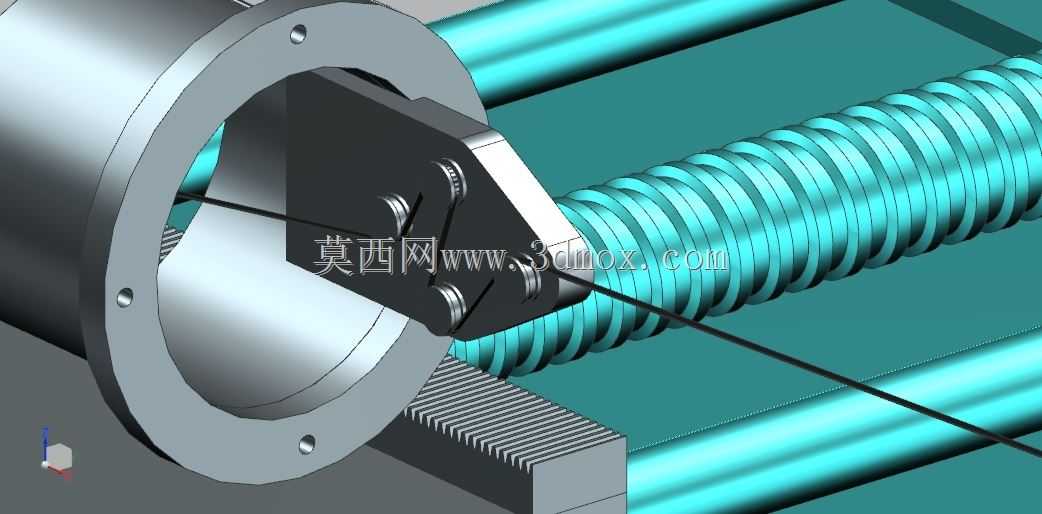

　　中间横向布置的双导轨结构是加工工位的安装基础，导轨采用标准线性导轨安装位设计，可搭载裁切、覆合、压纹等不同功能的执行机头，机头的安装板预留了通用的螺纹孔阵列，可直接适配不同厂商的标准执行组件，无需额外打孔改制。右侧的立式支架为收卷辊安装位，与放卷辊保持同轴度设计，两辊的中心距可根据加工工序的需求在一定范围内调整，中间布置的多根导向辊采用表面硬质阳极氧化处理，降低卷材运行时的摩擦阻力，导向辊的安装座同样带有微调结构，可快速调整辊轴的平行度，纠正卷材运行时的跑偏问题。

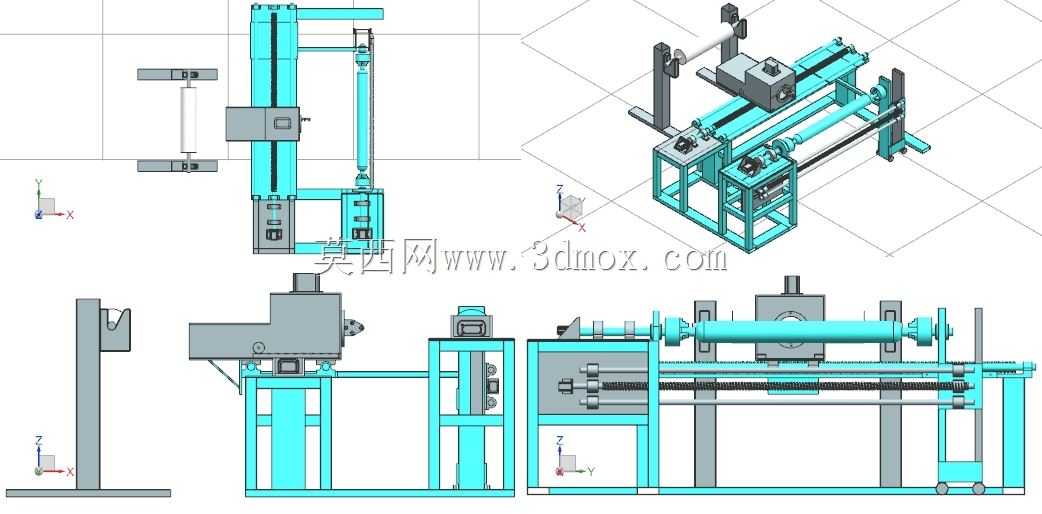

　　从设计思路上，这套结构优先考虑了模块化适配性，所有功能组件都采用螺栓连接的方式固定在主框架上，后期维护更换部件时无需拆解整体机架，不同功能的工位组件可快速替换，适配不同的卷材加工工艺需求。机架的整体宽度适配1200mm幅宽以内的卷材加工，整体长度控制在2800mm左右，高度方向从地面到放卷辊中心的高度为1600mm，安装时需在机架周边预留不小于800mm的操作维护空间，方便操作人员上下料、调整张力参数、更换加工机头。

　　在实际产线应用中，这类机架常作为中小型卷材加工设备的主体框架使用，相比一体式铸造的机架，型材焊接的结构生产周期更短，成本更低，同时可根据现场的工艺需求灵活调整局部结构，比如在导向辊位置加装张力传感器、纠偏传感器等检测组件，框架上预留的穿线孔可方便电气线路的布设，避免线路外露影响生产操作。结构设计时充分考虑了受力分布，放卷和收卷位置的立式支架都做了斜向筋补强，承受满卷卷材的重量时不会出现支架变形，导轨安装面做了铣削加工处理，保证导轨安装后的直线度公差满足机头高速移动的精度要求，底部框架的横梁间距经过优化，既保证了整体刚性，又不会过多增加机架的整体重量，方便设备的转运和现场安装。
